Китайский Quad - щелкают динамики при выключении, защита

Рекомендованные сообщения

Ещё вопросик будет. Как убрать хлопок во время выключения в АС?Громкость на него не влияет.Как только я нажимаю на кнопку выключить в АС сразу хлоп.

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

Паша, да как обычно - любым блоком задержки подключения АС. Они же бывают совмещены с защиой АС.

У нас на портале несколько подробных статей, на форуме несколько тем, а в магазине есть мощный кит: Project-004(L) "Gatekeeper". Сервисный блок УМЗЧ: защита АС, включение одной кнопкой, управление вентиляторами и пр. Набор для сборки

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

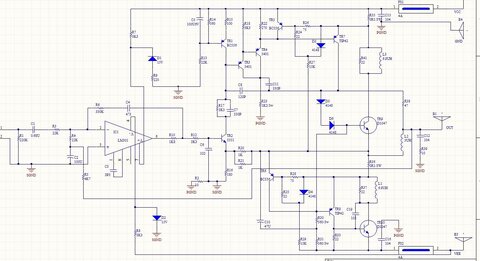

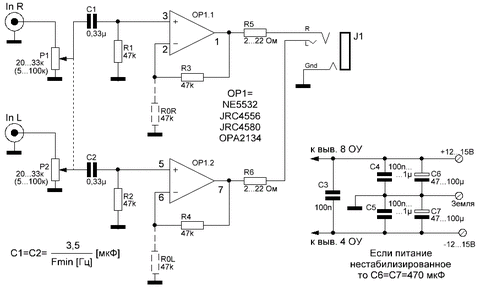

Поясните: хлопок всегда был ? или появился после подключения буферного каскада ?



Вообще это переходной процесс при выключении, где то возникает "несимметрия" при пропадании питания из за разряда конденсаторов и т.п..



Чаше "хлопки" бывают при включении (при заряде фильтрующих, переходных, блокирующих ёмкостей). Применяются специальные меры для задержки подключения АС, пока всё "не устаканится"...



Найти причину и устранить "хлопок" при выключении гораздо сложнее...

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

Паша, да как обычно - любым блоком задержки подключения АС. Они же бывают совмещены с защиой АС.

У нас на портале несколько подробных статей, на форуме несколько тем, а в магазине есть мощный кит: Project-004(L) "Gatekeeper". Сервисный блок УМЗЧ: защита АС, включение одной кнопкой, управление вентиляторами и пр. Набор для сборки

Блок защиты ас и задержки стоит , на IC 1237 При включении унч всё нормально, ни каких хлопков, а при выключении есть.



Поясните: хлопок всегда был ? или появился после подключения буферного каскада ?



Вообще это переходной процесс при выключении, где то возникает "несимметрия" при пропадании питания из за разряда конденсаторов и т.п..



Чаше "хлопки" бывают при включении (при заряде фильтрующих, переходных, блокирующих ёмкостей). Применяются специальные меры для задержки подключения АС, пока всё "не устаканится"...



Найти причину и устранить "хлопок" при выключении гораздо сложнее...

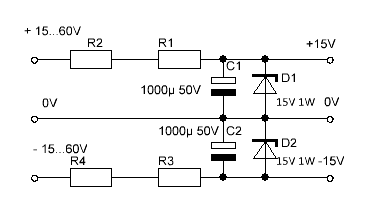

Блок защиты ас есть,(на микросхеме IC1237) всё происходит при выключении.Да хлопок был всегда.Он не очень сильный но, ощутимый.Конденсаторы у меня по питанию зашунтированы (их 2 по 10000μF).защита АС питается отдельным(трансформатором) питанием на 12в.А питание унч сделано как делитель напряжения со средней точкой. Изменено пользователем droid

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
... .Он не очень сильный но, ощутимый ...

Видимо придётся смириться...

Найти причину и устранить, простым способом, не получится.



Единственный, но слишком "навороченный" вариант: сделать задержку отключения сети, при выключении сначала отключаются АС, а потом (посредством реле) отключается сеть.

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
... Блок защиты ас и задержки стоит , на IC 1237 При включении унч всё нормально, ни каких хлопков, а при выключении есть. ...
Блок блоку рознь :wink: Наш отключает реле АС мгновенно при отключении питания, потому и при ВЫключении нет призвуков в АС.

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
... отключает реле АС мгновенно ...

а ведь точно, это решение :cool: .

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

Видимо придётся смириться...

Найти причину и устранить, простым способом, не получится.



Единственный, но слишком "навороченный" вариант: сделать задержку отключения сети, при выключении сначала отключаются АС, а потом (посредством реле) отключается сеть.

есть мысль сделать кнопку в начале отключить АС ,а потом сеть.

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
... есть мысль сделать кнопку в начале отключить АС ,а потом сеть. ...

:smile:

Тогда совет: возьмите тумблер с тремя-четырьмя группами контактов, две группы на АС и одна-две на сеть.

Кроме одного "щелчка" тумблера, полная тишина...

Изменено пользователем titpol

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

Блок защиты ас и задержки стоит , на IC 1237 При включении унч всё нормально, ни каких хлопков, а при выключении есть.

Кроме того, что эта схема питается от отдельного трансформатора, самой схемы защиты, именно вашей, в теме не нашел.

Дайте схему защиты, и обязательно схему питания этой защиты. Не какой то там даташит, а так как сделано у вас.

Глупо городить доделки и довески к схеме, если она непрпавильно работает. Надо либо исправлять, либо менять целиком.

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

Кроме того, что эта схема питается от отдельного трансформатора, самой схемы защиты, именно вашей, в теме не нашел.

Дайте схему защиты, и обязательно схему питания этой защиты. Не какой то там даташит, а так как сделано у вас.

Глупо городить доделки и довески к схеме, если она непрпавильно работает. Надо либо исправлять, либо менять целиком.

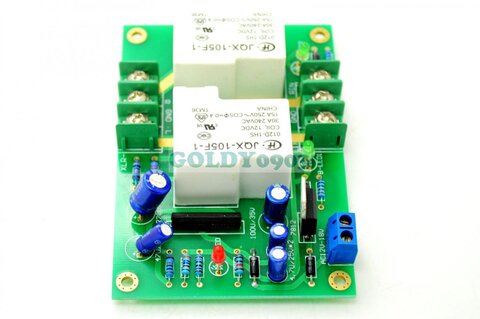

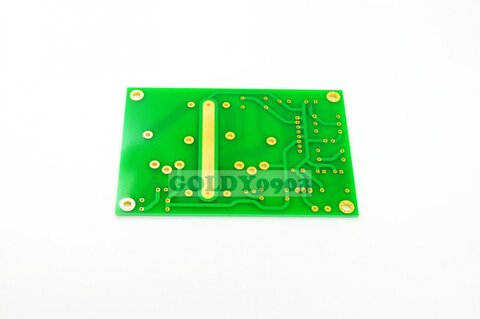

я могу дать ссылку на этот кит набор,

Питание трансформатор на 12в ---диодный мост---конденсатор на 25в 470μF--- и стабилизатор на микрохеме L7812 -он уже распалогается на самой плате защиты.

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

я могу дать ссылку на этот кит набор,..



А нафига, там есть принципиальная схема? Вы ж как то собирали эту плату, у вас схема есть? Или как вы ее собирали? Может что то не так собрали?

Про внешнее питание платы понятно.

Понимаете, схема защиты АС должна как давать задержку при подаче питания, так и мгновенно обесточивать реле при выключении питания. Если реле размыкается не мгновенно, значит что то его держит, например заряженный конднсатор, или еще что то.

Попробуйте разобраться как должна работать эта микросхема правильно.
