Lafayette Eliptoflex

[Гость exciter]

Позволю себе ответить за Александра. Акустического замыкания не происходит в результате того, что прямой поток от диффузора перпендикулярен потоку ФИ (или его клона)- при таких условиях происходит их сложение ,а не вычитание.

При некоторых условиях повышается чувствительность на басах и нижней середине

[Гость andrewb]

Спасибо, присмотрелся к фотографии - действительно, доска с динамиком довольно большая, почти во всю фронтальную панель.

[TANk]

Достались мне в довольно неплохом состоянии корпуса от старых Унитровских колонок.

Переднюю панель выпилил, оставив полочки по краям в 3.5см. Очень удобный конструктив. Внутренний объем 50л. Чтобы пробовать разные динамики достаточно выпилить только новую переднюю панель и прикрутить ее к этим полочкам. Не надо каждый раз собирать новые ящики.

Сегодня пробовал поставить свои Lafayette SK-58 в этот ящик. В оформлении "ЗЯ" они поют, конечно, но низов явно не хватает. Надо будет просчитать им ФИ и приделать - послушать что получится с ФИ.

Из Элиптофлекса бас идет гораздо более мощный, чем из ЗЯ. Еще сравню с ФИ оформлением. Надо уже определиться окончательно в какие корпуса их ставить. Внутренний объем у корпуса Элиптофлекс почти такой же как и у ЗЯ. (разница в 5 литров).

[drummer]

Александр, а что за ручка под динамиком, регулятор ВЧ?

[TANk]

В #10 тетья картинка. Конденсатор, сопротивление и внешний переменный резистор параллельно этому сопротивлению. Регулировка уровня ВЧ.

[TANk]

Удалось найти оригинальный патент на это акустическое оформление. Кому интересно можете ознакомиться.

eliptoflex_patent.pdf

[TANk]

Вот вариант корпуса родился на основе чертежа приведенного в патенте.

Размеры расчитаны для установки 6" динамика.

[meshin]

Смотрится конечно нормалёк! В деле-то его ещё не испытывал? Какой динамик планируется установить? Считал в ручную? Сам корпус собирал или в мастерской какой изготовили? Хотелось бы увидеть рассказ о звуке в этом корпусе.

[TANk]

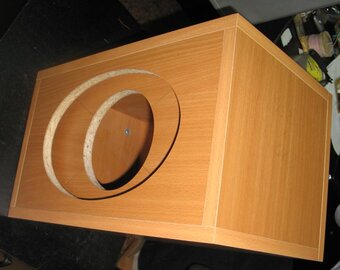

Ящики напилили мебельщики. Габариты 410х250х280.

После них надо будет проклеить швы, сделать жесткий крепеж внутренней пластины для крепежа динамика. Скруглить немного края эллипса. Так что пока идут приготовления к монтажу динамиков. Делаю сам то, что не доверил плильщикам из мебельного салона. Процесс протоколирую фотоаппаратом, так что продолжение будет.



Динамики будут Tannoy 1678 Dual Concentric. Внутренний объем полезный примерно 17л. В объеме 13 литров классический ФИ полоса этих динамиков заявлена от 44 Гц. Планирую в большем объеме получить нижнюю границу примерно такую же ~45-50 Гц, но с большим уровнем на НЧ за счет конструкции корпуса. После установки динамиков придется делать подгонку, уменьшая ширину каналов при помощи вставок из пенополиэтилена (для настройки) и потом уже из дерева. Сечение портов сделал с запасом специально для подгонки.

Если же экспиремент окажется неудачным, то никто не мешает придвинуть внутреннюю перегородку вплотную к передней стенке и получить обычный ЗЯ объемом ~20 литров.

[meshin]

Ну, что же, удачи и ждём продолжения.

[TANk]

Продолжение.

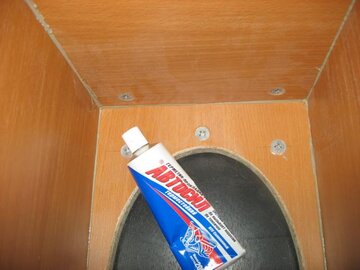

Рис1. Загерметизировал швы. Этот резиновый герметик, который на первом снимке еще и очень неплохо клеит дерево.

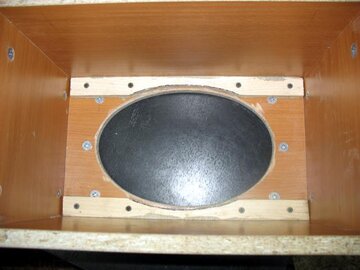

Рис2. При помощи клея и саморезов закрепил пару деревянных брусков сечением 10х30. В середине их пришлось немного подрезать чтобы не торчали.

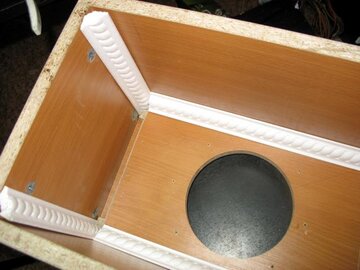

Рис3. Сверху на эти бруски тоже при помощи клея и саморезов закрепил внутреннюю перегородку. Углы корпуса внутри скруглил при помощи пенопластового потолочного плинтуса. Очень удобно.

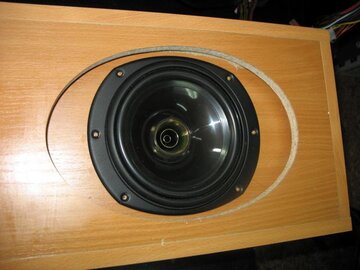

Рис4. Можно примерить динамик и разметить места для крепежных отверстий под него.

[Гость exciter]

Зарубочкек на АЧХ не боитесь? - от овала -а они наверняка будут... АЧХ снять потом есть возможность без третьоктавных полос, реальную? Очень интересно.
