Гость euddga

Непримечательная схема на ГУ-29

Рекомендованные сообщения

Гость euddga

Примерно полгода назад мне досталось две лампы ГУ-29. Решено было сделать ламповый усилитель, конечно после занудного долгого изучения разных фактов.

Вот уже выбрана схема, "вытащено" железо для выходного трансформатора, закуплены все детали (кроме выходного трансформатора), я достал свой станочек для намотки. И... Я всё забросил из-за других проблем.

Примерно 2 недели назад мне досталась коллекция радиоламп в хорошем состоянии. Тогда старая схема была отправлена в топку бани,начались поиски новой.

Всё было бы просто, но мои условия сразу выкидывали большинство схем из борьбы.

А вот кстати и они:

1) Схема использует только 1 ГУшку на один канал.

2) Схема двухтактная

3) В первом каскаде 6н1п, либо 6н2п, либо 6н3п

4) Без огромной обвязки.



Спустя полторы недели я нашёл очень привлекательную на мой никчемный ничего не знающий глаз.

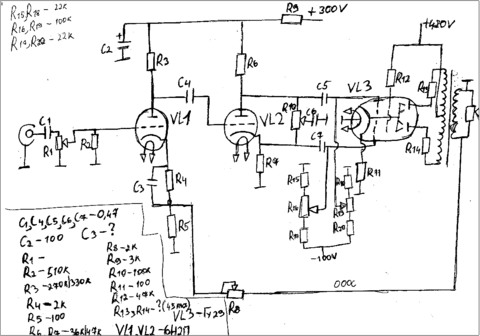

А вот и она ( перерисовывал)




Но я подумал, что не хватает смещения и решил его добавить


Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
... А вот и она ( перерисовывал) ...

При перерисовке закралась ошибка. Сетка второй лампы "висит в воздухе". Видимо резисторы задающие режим работы второй лампы куда то потерялись.

Вот посмотрите на эту схему

https://datagor.ru/up..._cxema1509a.gif

на ней другие лампы, но нарисована она правильно.

Вторая ошибка - если посмотреть паспорт на лампу ГУ-29, то там можно увидеть что максимальное напряжение на второй сетке должно быть не более 220 вольт. А в вашей схеме на вторую сетку идет 420. Сгореть не сгорит, но вот режимы работы лампы из за превышения напряжения второй сетки будут очень далеки от справочных и это может отрицательно сказаться на качестве усилителя.



Я рекомендую обратить внимание на эту схему.






ГИ-30 и Гу-29 это практически полные аналоги - у ГИ-30 выше эффективность катода, для работы в импульсном режиме. Входная лампа ЕСС83 имеет наш близкий аналог - лампу 6Н2П.

Я ЕСС83 поставил только потому что она имеет накал 12в 6+6 как и ГУ-29. В эту схему можно поставить на вход 6Н2П не меняя никаких других номиналов.

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
... Видимо резисторы задающие режим работы второй лампы куда то потерялись. ...

Это скорее "рационализация" в виде добавления С4, судя по номиналам там был "Лафтин"...

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

Ну мы-то можем гадать на какао сколько угодно, что закралось, а что сделано преднамерено, и всё не в тютельку. :biggrin:

А всё потому, что Арсений оформил совершенно непонятную тему и НЕ задал никаких вопросов, НЕ озвучил проблематику.



Арсений, чего вы хотели всем этим сказать?

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

Игорь, вопрос из серии "Проверьте мою схему"

У человека есть несколько разновидностей радиоламп на которых он хочет сделать усилитель. Он долго искал схему, где были бы указаны именно те лампы, которые есть у него. Нашел, как ему кажется подходящую, перерисовал от руки и теперь просит посмотреть все ли правильно.

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

Саня, да ты толмач-телепат! :biggrin:

Давайте всё-таки заслушаем начальника транспортного цеха.

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
Гость euddga

Я создал тему НЕ для того, чтобы проверили схему предложенную мной.

Я хотел услышать мнение о ней в плане схемотехники, если кто-то может предугадать качество звучания при правильной сборке, чтобы он высказался.

Простите что забыл дописать, я на форумы захожу редко (чтобы писать, а не читать).





Действительно, после резистора на сетку лампы подаётся больше 225 вольт. Лучше ввести ещё одно напряжение в блоке питания. Спасибо за ответ! :biggrin:

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
Гость igor1969

Если про ФИ, то вот тебе несколько, собери все, послушай и выбери для себя! (на цвет и вкус - фломастеры разные)




Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
Гость euddga

Спасибо за схемы ФИ. Но вот на первом же такой же фи (с разделённой нагрузкой) как у меня, но у меня под 6н1п

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
... Но вот на первом же такой же фи (с разделённой нагрузкой) как у меня, но у меня под 6н1п ...

Не совсем такой. На схеме между первой и второй лампами непосредственная связь. Без межкаскадного конденсатора.

На вашей схеме межкаскадный конденсатор есть, а вот резисторов, задающих режим работы второй лампы по постоянному току нету. Поэтому ваша схема в отличие от приведенной Игорем работать не будет.

Нарисуйте окончательную схему, по которой будете собирать усилитель, мы посмотрим, проверим на возможные ошибки, и пора браться за паяльник :biggrin:

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
Гость euddga

А.. вот теперь я понял что вы имели в виду. Спасибо, что объяснили. Ладно в близлежащее время добавлю новый вариант из Splan'а.

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
Гость euddga

Нарисуйте окончательную схему, по которой будете собирать усилитель, мы посмотрим, проверим на возможные ошибки, и пора браться за паяльник :biggrin:



Ну... Вот как и обещал схема с другим ФИ. Выходной каскад всё тот же.
