Непримечательная схема на ГУ-29

[Datagor]

Да вроде есть не просит, ни кому не мешает. Пусть себе стоит, авось кто напишет :)

[Гость euddga]

Да вроде есть не просит, ни кому не мешает. Пусть себе стоит, авось кто напишет :)

Ну ладно пусть живёт :)



Уже начата сборка блока питания для усилителя. Надеюсь за месяц собрать его и сам усилитель, а там уже и статья с подробным описанием и картинками выйдет. :biggrin:

[Гость REUT SAV]

На последней схеме что то с ООС не складывается вроде.

[Гость euddga]

На последней схеме что то с ООС не складывается вроде.

Я буду собирать по этой, я в статье напишу даёт эта OOC результат или нет.

Конечно когда привезут осциллограф, тогда только и смогу закончить.

[al ex]

Если ЭТА схема будет работать, я очень удивлюсь и пересмотрю свои теоретические истоки...

[al ex]

Я не понял, какому Саше был задан вопрос, но хочу уточнить некоторые смутные сомнения.

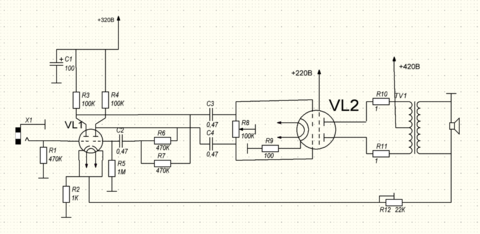

R8 как-то странно пытается регулировать разбаланс каскадов, создавая дополнительную неоправданную нагрузку для драйверных ламп и повышая частоту среза низких частот. В любом случае, даже если это спорно (сугубо мое ИМХО), в сетках ламп лучше применять постоянные резисторы (так наз. гридлики)

R6 на схеме-явная ошибка.

R5 должен быть намного меньшего номинала, поскольку он еще и делитель сигнала, поступающего на правую лампу с анода левой для поворота фазы. Но такой вариант опять же будет дополнительно заваливать низкие частоты или требовать увеличения емкости С2, а оно надо? Лучше ввести доп.переменный резистор с левого вывода R7 на массу.

По поводу ОС-нужно разорвать катоды драйверов и включить в каждую катодную цепь свой резистор. На катод левой лампы подать ОС, подобрав фазировку вторичной обмотки.

Я бы зашунтировал R9 конденсатором большой емкости.

По поводу номиналов катодных резисторов, влияющих на рабочую точку-это, возможно, Юрий может более грамотно объяснить с помощью ВАХ.

[Arcev]

R9 маловат

если взять допустимую мощность по 20вт, то при питании 400 - 50ма на каждую половинку

откуда следует, что на R9 упадет 10в, что очень мало

так что мин 200ом

[al ex]

Если разорвать катоды первой лампы, нормально ли это для данного типа фазоинвертора? Или мы в погоне за ООС что-то упускаем?

[Гость euddga]

Придётся всё переделывать. Ах, как надеялся что вся схема готова к "употреблению", но нет. Придётся снова доставать S'Plan и рисовать.

[Гость euddga]

Я так понимаю, это Ваша, одна и первых, ламповых конструкций. Идите от простого к сложному...



Примите совет: предварительный и фазоинверсный каскады сделайте по схеме с непосредственной (без разд. конденсатора) связью и с разделённой нагрузкой. Эта схема более простая, даёт достаточное усиление для "раскачки" ГУ29 (чувствительность будет около 1В.) и организация общей ООС более логична. Обойдётесь двумя "баллонами" в канале, как и планировали, а улучшить и усложнить никогда не поздно, при желании.

"Погуглите" такое решение. Если надо, вечером выложу рабочую схему с номиналами.

Да ладно, не надо схемы пока. Я попробую нарисовать новую по данным мне замечаниям. Надеюсь, новая версия не окажется столь недоработанной.

[Arcev]

https://forum.datagor.ru/topic/949-dvuhtaktnii-usilitel-na-gu-32-gmi-6/page__view__findpost__p__86279

[Гость euddga]

Похожий, тоже рабочий вариант, применительно к Вашим лампам и с одним напряжением питания (кроме накалов).

Соберёте без ошибок, заработает сразу...

Сначала попробуйте без общей ООС, а потом добавьте схемку вместо R3 с С1, "поиграйтесь с глубиной ООС" и сравните... думаю будете приятно удивлены "открытостью" звука без ООС, или при её минимуме (для устойчивости).

R16 нужно зашунтировать электролитом 1000мкФ./25В. с "плёнкой" 0,1мкФ. (забыл нарисовать). И как говорил ранее: возможно понадобится его (R16) подбор в сторону уменьшения для увеличения тока покоя (по наименьшим искажениям).

Накал ГУ29 можно (нужно) запитать вместе с 6Н2П, тогда, для двух каналов, накальная обмотка трансформатора должна обеспечивать ток, не менее 5,2А.



Звучание, естественно, в основном будет определяться качеством выходного трансформатора.

Если он "хороший", то будет смысл, застабилизировать напряжение на второй сетке ГУ29, цепочкой ПП стабилитронов (параллельно С5) с общим напряжением 230 - 250В.) и подходящим током стабилизации. Для одной лампы, с потреблением тока по сетке = 10мА., ток стабилизации цепочки не менее 20 - 30мА. (общий ток с лампой 30 - 40мА. - подбирается R12).

И это, уже будет прилично звучать.



Ещё один момент: эта схема удобна для понимания и настройки для "начинающих", напряжение питания драйвера с ФИ (360В.) и токи ламп (1мА.) выбраны так, что, в цепи: анод-катод, номиналам резисторов (кОм) соответствуют падающие на них напряжения (В), например: резистор 120кОм. - напряжение на нём 120В. и т.д....

Спасибо за такую схему. Очень полезно, что вы отметили токи и напряжения т.к. это подсказало мне кое-что из схематики ламповых усилителей.

P.S. Не подскажите, зачем выполнено "соединение" анодного и накального напряжений резисторами R19 и R20?
