УМЗЧ 25 АС-311 "Эстония 009". Модернизация и ремонт


Рекомендованные сообщения

Стабилизатор правильно.

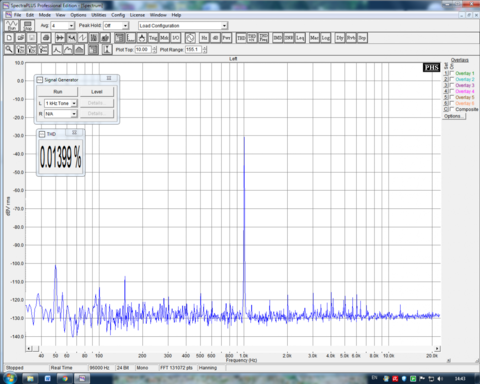

Что то мне, интуитивно подсказывает, что ток 2,3 мА. , маловат... Попробуйте в районе 4 - 5 мА. и посмотрите как на это "откликнется" КНИ. Обязательно посмотрите при номинальном (и выше) входном сигнале (номинальная вых. мощность), именно на больших уровнях проявится несимметрия вых. каскада ОУ.

Практически сделайте так:

-вместо R* поставьте подходящий потенциометр,

-на выход нагрузку и осциллограф,

-на вход генератор,

-увеличивайте вых напряжение генератора до начала ограничения (клиппинга) и регулировкой R* добейтесь, что бы ограничение наступало симметрично (верхняя и нижняя полуволна), это и будет середина линейного участка, заодно и макс. вых. мощность определите...

И ещё, выходное напряжение посмотрите непосредственно на выходе ОУ, а то ограничение может наступить раньше на вых. транзисторах. Вых. транзисторы можно вообще отключить (отпаять по два любых вывода).

Изменено пользователем titpol

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
  • Ответы 39
  • Created
  • Последний ответ

Top Posters In This Topic

Top Posters In This Topic

Popular Posts

Максим, я не понял ход Ваших мыслей... "Агеев говорит": подавление синфазной помехи (возникшей из за входных, паразитных ёмкостей ) достигается выравниванием сопротивлений по входам ОУ, относительно

Posted Images

Как я Вам благодарен, что уделяеете свое внимание! :biggrin: (лирическое отступление). Замеры по Вашим рекомендациям произведу обязательно.

Пробовал с током 3-4 ма, греется ОУ, изготовил для него радиатор, все равно страшно. На данный момент: напряжение на стабилитроне 12 в, ток ОУ 2,5 ма.

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

Если влез на по делу, прошу простить. :biggrin:



По моему скромному мнению, имело смысл мучить ОУ и пытаться переводить его в класс А, когда это был советский УД8Б из 1975 года и больше ничего ни в наличии, ни в мечтах.

Сейчас, когда доступен практический любой ОУ, заниматься такими перверсиями нецелесообразно.

Современный ОУ от Ti, AD, ST заткнёт за пояс древний ОУ вместе со всеми костылями и по всем параметрам.

Может просто поставить MC33078 или OPA134, не говоря уже про какую-нибудь LME49710?

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
... когда доступен практический любой ОУ, заниматься такими перверсиями нецелесообразно ...

Логично.

Но здесь, видимо, важен не столько результат, сколько сам процесс апгрейда, почти "винтажной" схемы...

Изменено пользователем titpol

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

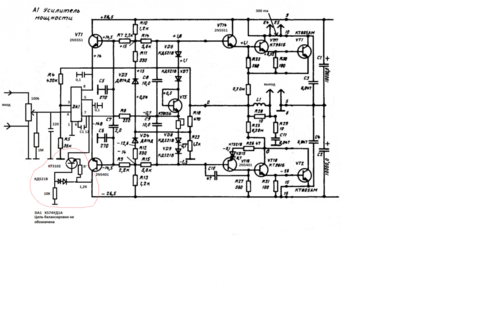

Использование современных ОУ - в перспективе. :biggrin:Раздобыл переменные регуляторы гр В, теперь регулятор громкости имеет такой вид. Номинал в 100 Ком избран из-за выходного сопротивления источника 5,7 Ком. Правильно произведено "внедрение"?


Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

Конденсатор 220пФ., из каких соображений ? У ОУ очень высокое вх. сопротивление и ёмкость на входе внесёт достаточно ощутимую коррекцию ("завал") АЧХ в области ВЧ...

Изменено пользователем titpol

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

Если 5,7 ком выходное, то регулятора в 57 ком достаточно. Т.е.больше на порядок.

И емкость в 220 пик многовато, обычно такая емкость ставится при входном 20 ком, а у Вас 100 при подключенном и установленном на 5 часов регуляторе.



К тому же при высоком входном повышаются требования к разводке входных каскадов- чувствительность к помехам.

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

Первоисточник - Карев, Терехов, "Операционные усилители в усилителях мощности НЧ", Радио № 10, 1977 год.



Схема из первого поста, с малыми изменения на современную элементную базу, родом из цикла статей популизаторов применения ОУ Карева и Терехова.

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

Максим, в первом варианте Вашего сообщения было упоминание о снижении синфазной помехи. Поясните, пожалуйста, что Вы имели ввиду.

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

Ну лучше А. Агеева мне не сказать . Посмотрите журнал радио8 за 1982 год и номер2 за 1987 год.

От себя скажу ,что перевод усилителя из неинвертирующего в инвертирующий улучшит подавление синфазной помехи. Оу LM318 или наш140УД11 заменит древний К153УД1. Недорогой и хороший!

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
