Балансный катодный повторитель

Рекомендованные сообщения

Гость Колымский

Перерыл весь интернет, но нигде не смог найти схему балансного катодного повторителя.

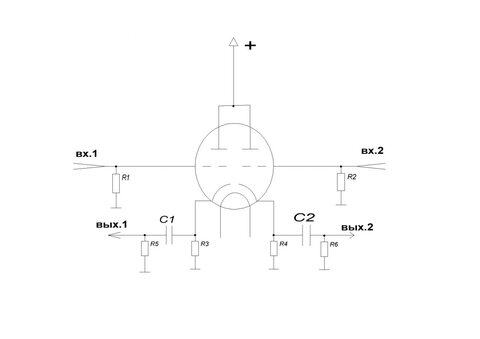

Попробовал нарисовать сам, вот что получилось. Правильна ли схема?




Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

Владимир, не подскажите где прочитали про такой каскад? Никогда не слышал про него.

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

Правильна ли схема?post-26778-0-41742900-1457973554_thumb.jpg

А что, собственно, в ней балансного?

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

Это схема обычного катодного повторителя. Балансный каскад выглядит иначе. Просто я не слышал про балансный катодный повторитель.

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
Гость Колымский

Это я сам пытался представить один канал балансного катодного повторителя. Если схема неправильная, то прошу знатоков объяснить: как будет выглядеть схема балансного катодного повторителя?

Кстати, пробовал сделать буфер на 6н8с по данной схеме и включал между проигрывателем СД (с балансным выходом) и транзисторными моноблоками (с балансными входами). Звук изменялся в лучшую сторону - становился более мягким. Буфер довольно-таки заметно реагирует на изменение сопротивления катодных резисторов, если оставлять тот же номинал анодного напряжения +250 В.

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

Это схема: два катодных повторителя на одном "баллоне".



Вот если катоды соединить вместе и снимать сигнал с одного-общего катодного резистора, то получается катодный сумматор. Для перехода с балансного выхода на небалансный вход не годится.



... Кстати, пробовал сделать буфер на 6н8с по данной схеме и включал между проигрывателем СД (с балансным выходом) и транзисторными моноблоками (с балансными входами). Звук изменялся в лучшую сторону - становился более мягким. ...

Зачем "масло маслить"- балансный выход к балансному входу через катодные повторители ? Смысл ?

Звук через "катодник" скорее "замыленный", нежели "мягкий".



... Буфер довольно-таки заметно реагирует на изменение сопротивления катодных резисторов, если оставлять тот же номинал анодного напряжения +250 В. ...

Катодный резистор (резисторы) должен быть строго определённого номинала, обеспечивающего рабочую точку лампы (ток) на линейном участке ВАХ.

Изменено пользователем titpol

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
Гость Колымский

Поддерживая на аноде 6н8с (лампы МЭЛЗ) +250v и меняя в катоде резисторы от 560 Ом до 900 Ом сделал следующие выводы: звук меняется разительно - от более замыленного при 900 Ом до более детального при 560 Ом. Пробовал 6н8с других заводов - результат намного хуже. Пробовал делать на 6н1п, 6н6п, 6н3п - результатом не доволен. А на 6с4п звук оказался очень резким.

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах







Зачем "масло маслить"- балансный выход к балансному входу через катодные повторители ? Смысл ?





Вероятно ТС хочет в транзисторный тракт добавить " ламповости":)



Поддерживая на аноде 6н8с (лампы МЭЛЗ) +250v и меняя в катоде резисторы от 560 Ом до 900 Ом сделал следующие выводы: звук меняется разительно - от более замыленного при 900 Ом до более детального при 560 Ом.

Напрасно, потому что:



"Катодный резистор (резисторы) должен быть строго определённого номинала, обеспечивающего рабочую точку лампы (ток) на линейном участке ВАХ."

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

Номинальный-оптимальный режим 6Н8С: Ua=250В., Ia=9мА., -Uc1=-8В., катодный резистор = 900Ом.

При катодном резисторе 560Ом. и анодном 250В. запредельный ток анода ! Подозреваю, что в аноде (анодах) стоит гасящий резистор на котором падает напряжение, а Вы его в расчёт не берёте, меряете напряжение не "анод-катод" , а общее - питания ...

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

И не забудь рассчитать номинал конденсатора. С2, R4 и С1,R3 образуют ФВЧ.

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
Гость Колымский

Как говорил Гёте: "Суха теория, мой друг, а древо жизни пышно зеленеет". Я не отклонял режим 6н8с от линейного участка, но звук от замены номиналов катодных резисторов МЕНЯЕТСЯ! Для "опытов" использовался проигрыватель СД Wadia и усилители мощности Classe Audio.

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
... Я не отклонял режим 6н8с от линейного участка, но звук от замены номиналов катодных резисторов МЕНЯЕТСЯ ...

изменение номинала катодного резистора, не что иное как изменение режима...

  • Поддерживаю, плюсую! 1

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
