Den101

Осциллограф 6МГ277 от военки

Рекомендованные сообщения

Всем привет! Достался мне осциллогаф от какого-то военного оборудования, схемы и документации на него нет. Внутри 4 лампы - 3 шт 6Н1П (развертка) и 6Ж3П (усилитель Y). Если коснуться входа, то вместо синусоиды 50 Гц мы получаем картинку, похожую на сетку-рабицу... При отсутствии сигнала на экране прямая линия. Точку показывает только при выборе ждущей развертки. На какие вещи посоветуете обратить внимание изначально?



Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

Если коснуться входа, то вместо синусоиды 50 Гц мы получаем картинку, похожую на сетку-рабицу..

Так это потому, что частота развертки больше 50 герц. Нужно уменьшить частоту развертки.

При отсутствии сигнала на экране прямая линия. Точку показывает только при выборе ждущей развертки.

И что не так? Может конечно и надо что-то "под шаманить", но в первом приближении он исправен.

Изменено пользователем elektrik

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
Гость kton

Не советую проверять работоспособность осциллографа касанием пальцев центрального вывода. А яркость желательно сделать поменьше. В остальном, похоже по описаниям, он у Вас рабочий. Прогревать перед измерениями придётся не менее 20-30 мин. Вы бы фото в "полный рост" дали.

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

Не советую проверять работоспособность осциллографа касанием пальцев центрального вывода.

Просветите почему, а то я тоже всегда так делаю.

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
Гость kton

Валера, ламповым-то не страшно, а вот с полевиками на входе чревато, в спецификациях не советуют, особенно, если переключатель чувствительности стоит на максимуме. Один такой (С1-124) уже чинил- устал подбирать пару 2П307 с жёсткими допусками.

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

Будем знать, хотя ни разу не попадал так. Только один раз сжег полевики на входе вольтметра и то по неосторожности, на неразряженную присоску коснулся щупом.

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

Денис, а вдруг это не осцыл вовсе, а когерентный стимулятор альфа-волн агрессивности?

Вы там пальцем входа касаетесь, а в заднем секторе прибора за 10 000 км две старушки искусали прохожего бабуина.

Военка...

:wink: :biggrin:

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

Денис, а вдруг это не осцыл вовсе, а когерентный стимулятор альфа-волн агрессивности?

Вы там пальцем входа касаетесь, а в заднем секторе прибора за 10 000 км две старушки искусали прохожего бабуина.

Военка...

:wink: :biggrin:

Бедные бабуины... Учитывая то, сколько военных игр запланировано с этой штукой, папуляция бабуинов заметно сократится :)))



Не советую проверять работоспособность осциллографа касанием пальцев центрального вывода. А яркость желательно сделать поменьше. В остальном, похоже по описаниям, он у Вас рабочий. Прогревать перед измерениями придётся не менее 20-30 мин. Вы бы фото в "полный рост" дали.

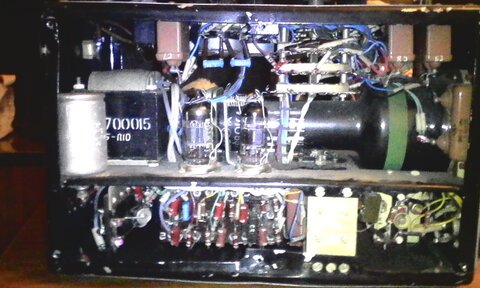

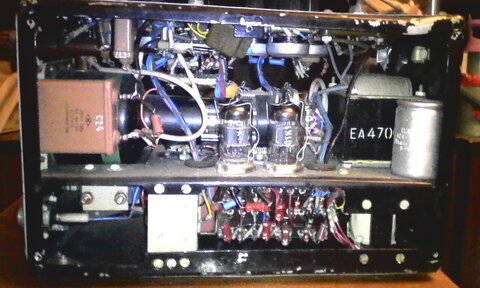

Вот фотки. Для любителей эротики боковые крышки снял

post-21494-0-72440200-1449557845_thumb.jpg post-21494-0-25619800-1449557823_thumb.jpg

post-21494-0-06580300-1449557803_thumb.jpg post-21494-0-43702000-1449557777_thumb.jpg





Так это потому, что частота развертки больше 50 герц. Нужно уменьшить частоту развертки.

И что не так? Может конечно и надо что-то "под шаманить", но в первом приближении он исправен.

Суть проблемы как раз в том, что частота развертки 50 Гц (там даже есть отдельный режим). Если выбрать высокую частоту развертки - на экране будет нечто похожее на зеленый прямоугольник...

Вопрос в том, почему он рисует 6 синусоид с равномерным фазовым сдвигом вместо одной? Наверное, я не нашел еще в нем секретную кнопку, которая защищает его от возможного использования врагами :)

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

То что на фото в посте #1 , похоже на фигуру Лисажу , просто не гасится обратный ход луча. Это скорей всего не осциллограф (в классическом понимании) , а прибор для "бойца", для настройки какого то "изделия" или контроля "чего либо" по "картинке".

Изменено пользователем titpol

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

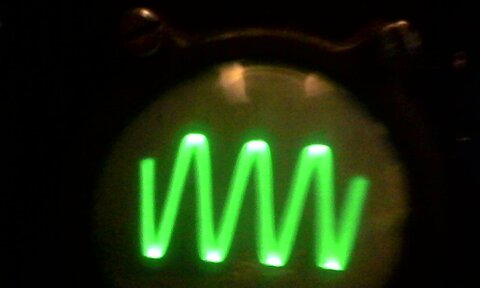

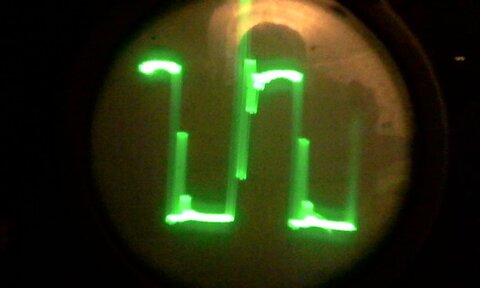

Всем спасибо за советы. Проблема (по крайней мере, частично) решена. Он просто неадекватно реагирует именно на частоту 50Гц. Подсоединил его к генератору, начиная со 100Гц всё смотрибельно, хотя сведение лучей оставляет желать лучшего, но в 40-летнем возрасте это простительно.




Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

Суть проблемы как раз в том, что частота развертки 50 Гц (там даже есть отдельный режим.

Суть проблемы как раз в том, что фактическая частота развертки. Больше 50 герц. То есть Вы выставляете 50, а по факту больше. Надо смотреть конденсаторы в задающем генератора развертки. О каком сведении лучей речь? Он же вроде не цветной :) Видимо речь о синхронизации, сначала надо разобраться с генератором, что бы он стабильно работал, может и проблема уйдет.

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

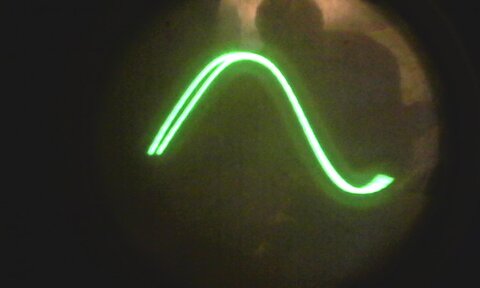

И всё таки обратный ход не гасится, это видно на нижнем фото-"раздвоенный луч"

Изменено пользователем titpol

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
