Универсальный осциллограф С1-68

Рекомендованные сообщения

Гость wzgick

Сегодня, чисто случайно стал обладателем сабжа - Универсальный осциллограф С1-68 Насколько он полезен в сфере наших общих интересов, я не знаю.

У кого есть инструкция по данному сабжу, буду очень благодарен.


Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
Гость zan

если аппарат рабочий, то в инструкции ничего для тебя интересного кроме схемы не будет...в интернете выложены книжки и статьи как работать с осцилографом, так же было в журналах Радио в рубрике для начинающих, всё это можно выкачать





_https://publ.lib.ru/ARCHIVES/I/IVANOV_Boris_Sergeevich/_Ivanov_B._S..html -Осциллограф - ваш помощник (как работать с осциллографом).

_https://www.sharing.ru/dl/031921/Oscilograf.rar.html -Полный цикл статей из журнала “Радио” под общим названием “Осциллограф Ваш Помощник”.

_https://www.knigka.info/2009/02/14/kak-rabotat-s-oscillografom.html

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
если аппарат рабочий, то в инструкции ничего для тебя интересного кроме схемы не будет...в интернете выложены книжки и статьи как работать с осцилографом, так же было в журналах Радио в рубрике для начинающих, всё это можно выкачать





Книга по работе с осцилом гораздо ближе, чем кажется. Вот здесь: _https://datagor.ru/e-books-for-me/page,1,0,328-rabota-s-jelektronno-luchevym-oscillografom.-v.a..html

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
Гость wzgick

Аппарат вроде рабочий, кинескоп после отключения питалова показывает бегущую от левого, нижнего угла точку. Внутри куча подстроечников - интересно что, для чего?

После умывания






Посоветуйте пожалуйста какую нибудь простейшую схему для проверки сабжа :smile:

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

Самое главное, не трогайте подстроечники внутри, особенно отверткой! А простейшая схема для проверки это рука. Дотронтесь до входного контакта если показывает кривую во есь экран, значит как-то работает. А дальше проводом соедините вход с гнездом 2 кГц, должен показать прямоугольники, это гнездо и служит для экспресс калибровки и проверки прибора. Забыл сказать, входной контакт это это там где написано 1мОм, 50пФ. причем внутри экранного цилиндра, во фторопласте. Лучше, конечно, найти специальный кабель для подключения. Но если возьмете просто заточеный карндаш и ткнете внутрь разъема, уже должен крякозябру показать. Кстати, переключатель рядом это чувствительность входа. Пощелкайте разными переключателями и посмтрите на результат, думаю, разберетесь, что на что влияет. Скачайте книжку, которую я указал, тогда процесс пойдет более осмысленно. А еще можно подключить на вход какой-нибудь маломощный трансформатор и посмотреть форму напряжения в сети. Можно включить через этот же трансформатор радио розетку и посмотреть, что мы слушаем.

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
Гость wzgick

Коаксиальный кабель есть, к экрану припаян провод с крокодильчиком. При включении на экране ничего не показывает, ни от касания рукой ни от контакта с калибровочным выходом. Сигнал на экране проскакивает при отключении прибора. При включении пищит, очень тихо как старый ламповый телевизор.

Спасибо за ссылки на литературу :smile:

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
Гость glc

В каких положениях у вас стоят ручки управления и переключатели?

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
Гость wzgick

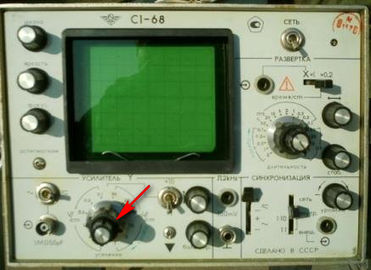

Шкала, яркость, фокус - на минимум. Остальное как на фото. Инструкцию хотелось бы посмотреть, у него еще по бокам есть тумблеры и какие то подстроечники. :smile:

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
Гость glc

Значитца так. Яркость - почти на максимум, фокус в среднее положение, смещение по вертикали и горизонтали в среднее, переключатель синхронизации в положение "внутр.', переключатель режима развертки в положение х1, поворотные переключатели в среднее положение. Включайте и смотрите, появился ли луч. Дополнение: ручки "уровень" и "стаб." тоже в среднее положение.

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
Гость wzgick
Значитца так. Яркость - почти на максимум, фокус в среднее положение, смещение по вертикали и горизонтали в среднее, переключатель синхронизации в положение "внутр.', переключатель режима развертки в положение х1, поворотные переключатели в среднее положение. Включайте и смотрите, появился ли луч.



Ураа! Луч появился! При переключателе развертки в положение Х0.2 :smile:

Если переключаю развертку в Х1 то луч пропадает

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
Гость glc

Поздравляю! Теперь подайте на вход сигнал с калибратора 2 кГц и посмотрите на экране прямоугольный импульс.

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
Гость wzgick

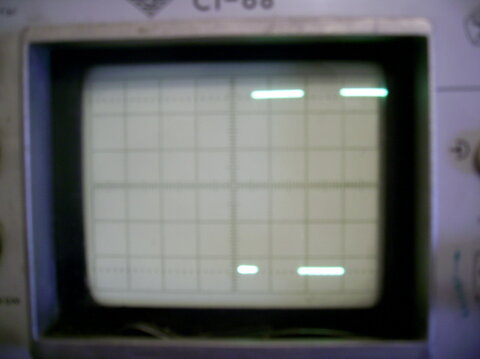

Пробовал, появляются две пунктирные линии :smile:
