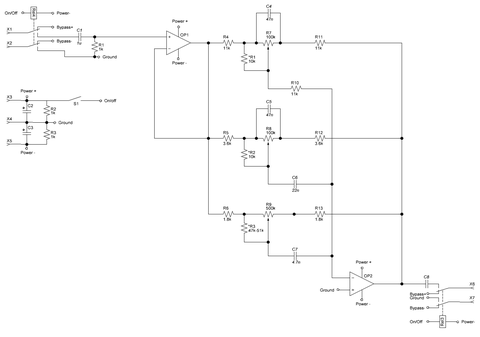

По моему нужно лишь заменить сопротивление, то что изображено горизонтально на последней схеме, конденсатором на сотню или больше микрофарад.

Это и предлагаю. Плюсом к делителю.

Вовчик, Вы предельно ёмко всё сформулировали.

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
Гость dim568

Борис, спасибо за подсказки.

Вчера попробовал. По осциллографу все в порядке.

Как появиться время, послушаю на колонках что получилось.



Ну и нюансы по схеме.

Потенциометры нужны обратно логарифмические. Линейные срабатывают только в самых крайних положениях.

Подключение потенциометров обратное, левые контакты на выход, правые на вход. По печатке в шапке, регулирование будет задом на перед.

На печатке в шапке моя грубая ошибка. Резистор R1 нужно перенести за конденсатор C1 в обоих каналах.



Появились наводки на выходе второго ОУ (~10mA). Буду с этим разбираться уже после переноса на плату.

Изменено пользователем dim568

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

Дмитрий, по мере появления новых релизов и исправлений платы, выкладывайте архивы сюда.

Победы над железякой!

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
Гость dim568

Более менее разобрался с УМ, и решил вернуться к тембр блоку, чтобы дальше фаршировать железку.

Дабы не разводить и травить печатки по 10 раз, решил сразу включить в плату и возможность ее отключения.

И тут натолкнулся на проблему, более относящуюся к финансовой стороне вопроса.

Я планировал делать включение/отключение тембр блока посредством реле, на входе и выходе устройства. Но учитывая стоимость одного реле в 250р, на 2 канала выходит кругленькая сумма.






Движковые переключатели нашел в продаже только с 2х контактной парой, а нужно то 4.



Подскажите пожалуйста, может есть более бюджетное решение.

Изменено пользователем dim568

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
... более бюджетное решение ...

Вход темброблока можно не отключать, "землю" не коммутировать. Итого, потребуется всего одна контактная группа на канал - переключатель или Х6 на выход темброблока, или Х6 на вход Х1. При аккуратном монтаже характеристики хуже не будут.

Изменено пользователем Lexter

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

Я брал наши РГК (герконовые), 100 р. штука. В них две контактные группы, землю не трогаем. Потребуется 2 реле, 200 р., вроде более или менее бюджетно.

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
