Светодиодная лампа на SMD 5050 LED.

Рекомендованные сообщения

День добрый!

Случилось так, что едет ко мне посылка со светодиодами SMD 5050 LED. Т.к. заказывал не для себя, не думал что с ними делать. Так сложилось, что останутся они у меня.

Решено собрать светодиодную лампу по схеме:


На макетке все работает, диоды правда брал обыкновенные, для емкостного монтажа. Соединены последовательно, можно хоть 1шт поставить, хоть 50. Ток не меняется.Ток регулируется конденсатором C1.



Теперь дело доходит до сборки диодов 5050. Плата на стеклотекстолите, помещенная в корпус, монтаж будет довольно таки плотный.

Вопрос, нужно ли им в таком случае охлаждение? Радиатор то не прикрепишь, корпус пластиковый да и стеклотекстолит не хороший вариант для радиатора. Полигоны под пайку большими не сделаешь, т.к. уж больно мало места между диодами (в корпусе 3 кристала).

Есть в продаже не стеклотекстолит, а алюминиевая пластина, с напылением из меди. Между алюминием и медью тончайший диэлектрик. Но тогда цена вопроса возрастает, да и нужно ли это?



Думаю тема будет интересна, т.к. цена таких диодов очень маленькая, ресурс большой, да и ремонтопригодность хорошая. Думаю если правильно собрать, то работать будут очень долго.



Дех. данные на диоды:


Изменено пользователем Datagor

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

Ленты с 5050 светиками работают на токе миллиампер 50 на 3 запараллеленных диода, вроде не перегреваются, но на ленте они не впритык всё-таки распаяны.

А вообще советую сходить на Светлый угол, там информации завались: =https://ledway.ru/

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

Представленная схема с балластным конденсатором используется в подавляющей продукции китайпрома.



Понятно, что при включении в сеть через светодиоды могут протекать недопустимые импульсы тока. Кроме того, отсутствует защита от импульсных помех, которые также могут быть причиной выхода светодиодов из строя.



Одно из решений проблемы лежит на поверхности: применение ограничителя для защиты от импульсных помех и источника тока для надежной работы светодиодов [см., например, Мороз К. Сетевой светодиодный светильник // Радио, 2013, №3, с. 26, 27.].


Схема изображена на рисунке. Устройство включает драйвер светодиодов – устройство преобразования переменного сетевого напряжения в ток, протекающий через светодиоды и N сверхъярких светодиодов EL1…ELN. Драйвер светодиодов содержит мостовой выпрямитель VD2, сглаживающий конденсатор С2, стабилизатор тока на интегральном параллельном стабилизаторе DA1 и транзисторе VT1. Такая схема подключения светодиодов непосредственно к сети переменного тока получила название Direct – AC – Drive [Охрименко В. Драйверы светодиодов // Электронные компоненты и системы, 2014, № 2 – 3.].



Резистор R1 выполняет сразу несколько функций: ограничения тока пробоя симметричного ограничительного диода (сапрессора) VD1 при его срабатывании от импульсной помехи и источника зарядного тока конденсаторов С1 и С2.



Кроме того, цепь R1, C1 образует фильтр нижних частот, снижающий уровень высокочастотных и импульсных помех.



Также резистор R1 выполняет роль предохранителя, перегорающего при пробое элементов схемы (конденсаторов С1, С2, сапрессора VD1 и диодного моста VD2).



Следует особо подчеркнуть роль конденсатора С2, снижающего пульсации выпрямленного напряжения и повышающего яркость свечения светодиодов. Дело в том, что мерцание источника света с частотой питающей сети может крайне негативно сказаться на здоровье человека. Исследования показали, что такие пульсации могут быть причиной эпилепсии примерно у одного из 400 человек [Есть ли у светодиодов «темная сторона»? // Радиолоцман, 2014, январь, с. 19 – 25].



Сапрессор VD1 ограничивает импульсные помехи, значительно повышая надежность устройства.



По заданному вопросу. Охлаждение светодиодов позволяет значительно повысить ресурс работы устройства, поэтому алюминиевая пластина с медными дорожками – это хорошо.

Нужно оценить, насколько при этом возрастет стоимость устройства.



Александр, что за диоды для емкостного монтажа?

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
Александр, что за диоды для емкостного монтажа?

Обычные сверхяркие светодиоды, 3мм. первые которые попались под руку. Без маркировок, снятые неизвестно от куда.

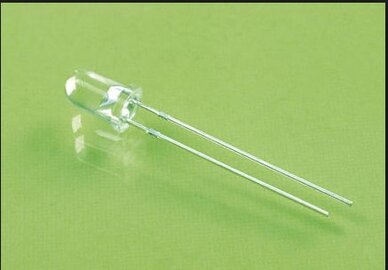

На подобие таких


Спасибо за представленную схему, буду на нее равняться.

Изменено пользователем Allroy

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

Одноваттные светодиоды сносно работают на охлаждающем полигоне 2*2см. Греется, но не настолько, чтобы люминофор быстро деградировал. Проверено на светодиодах Кри и Оптоган. В вашем случае площадь меди на плате можно прикинуть исходя из этого соотношения - 4-5см² на каждый ватт.



Добавлено после раздумий:

Кстати, видел чрезвычайно изящное решение - светодиоды стоят на теплотрубке, которая уходит в массивную подставку, заодно исполняющую роль радиатора.

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

Еще один способ. На днях его проверю.

Лезвием(от канцелярского ножа) снимаем верхний слой китайского стеклотекстолита. Снимается на удивление просто и аккуратно. Результат на фото:


Проверял на обрезках. Потом термоклеем на алюминиевую пластину. Результат может и хуже, в отличии от фольгированного алюминия, но всяко лучше чем просто на стеклотекстолите.

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

Значит вытравил на полученной фольге плату и точно такую же на стеклотекстолите.

Фольгу термопастой на радиатор присобачил.

Вот такой пробный уро***, экземпляр получился:


Соединили 3 диода, получилось последовательно 9шт кристаллов. Ток 20мА на всех. Начал мерить температуру (мультиметр unit ut70a) непосредственно на ножках корпусов.

На стеклотекстолите 46-56 градусов,

На радиаторе 33-36, разброс температуры на ножках минимальный.

Это после 30 минут работы. Так что смысл есть от радиатора.

Изменено пользователем Allroy

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

Александр, а как у них с яркостью? Нигде не вижу цыферок, микрокандел каких-нибудь :smile:

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

Чем же я эти микроканделы промеряю?

Светят ярко, для 3х штук неплохо. Сетчатку жгут) Для подсветки чего либо пойдет. Для комнаты наверно слабовато будет, а осветить отдельную часть вполне можно.

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

Александр, чем мерить? Наверное кандиляброометром каким-то. Но я не слышал, чтобы кто-то мерил. :smile:

Обычно в сопроводиловке написано, даже у китайцев. Это ж один из важнейших параметров, особенно в сфере освещения.

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

У меня сейчас пару таких самоделок работают, одна в кухонном светильнике, вторая временно в "большой" 20м комнате вместо люстры, пока потолок не натянут. Мощность около 40 Вт, балласт конденсаторный. Я его слепила из того, что было, типа.



Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

Александр, с практической точки зрения представляет интерес эксперимент с радиатором из алюминиевой пластины небольшой толщины (0,5...2 мм) или даже из алюминиевой фольги.

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
