Стробоскоп

[seregaKP]

А что насчет тех кондеров что на фото? Не пойдут?

[TANk]

А что насчет тех кондеров что на фото? Не пойдут?

Подойдут. только для ИФК200 их надо пару одинаковых в удвоитель напряжения.



Я к своему стробоскопу вообще набирал бумажные конденсаторы.

Вот кстати СМИ-2П - самолетный маяк импульсный - это те самые красные лампочки которые можно видеть ночью на пролетающих самолетах.

В каждом фонаре стоит ИФК2000 и импульсный трансформатор для поджига. В большом железном ящике пара конденсаторов 200μF на 1000в (бумажные МБГО) Ушестиритель напряжения (выпрямитель который из 110в 400Гц бортового напряжения делает 960в постоянки) и простейший мультивибратор на транзисторах МП20 и пара тиристоров КУ202 которые по очереди подают импульсы на трансформаторы поджига.



[TANk]

Средняя мощность на лампу ИФК200 надо рассчитывать не более 150Вт - тогда она прослужит долго - отработает свой паспортный миллион вспышек

Например энергия одной вспышки 150 Дж - тогда не более 1 вспышки в секунду. Если энергия вспышки будет 15 Дж то то можно давать 10 впышек в секунду.

Энергию на лампу расчитываем по простой формуле из учебника физики для средней школы.

E=(C*U^2)/2

где С - емкость конденсаторов в фарадах а U напряжение на них в вольтах.

Например пара конденсаторов 220μF х 400в включенных в удвоитель напряжения запасет в себе порядка 20 Дж энергии. Как раз для нашего случая стробоскопа с 5-10 вспышками в секунду.

[seregaKP]

К сожаления пока что 2х одинаковых кондеров нет. Будем искать

[Chugunov]

Будем искать (с Семён Семёныч Горбунков) :smile:

Как я понял, у вас сейчас есть конденсатоы 50, 150, 220 мкФ.

Вы сможете на пробу поставить в верхнее плечо 220, в нижнее 50+150 ?

Далее потребуется только добавить диод и подключить новую лампу по другому.

[seregaKP]

Да, конечно смогу. Только на неделе :smile: . есть 2 по 50, 150, 180, 220. И есть еще в гараже плата оь монитора. Надо глянуть что на ней есть. Может и одинаковые получатся.



.



Добавлено после раздумий:

Один вопрос насчет диодов. На 1000 в и ампер 5-10 они вообще легко доступны? Просто у нас всего 1 магазин с деталями. Будут ли они там??? Не огромный ли это дифицит?

Изменено 12 Апреля, 2015 в 12:18 пользователем seregakp

[andrew_spb]

Один вопрос насчет диодов. На 1000 в и ампер 5-10 они вообще легко доступны? Просто у нас всего 1 магазин с деталями. Будут ли они там??? Не огромный ли это дифицит?

Ну берите 5-10А на 600 вольт и соединяйте последовательно пары вместо одного, шунтируя резисторами по 100 ком. И будет вам счастье...

[seregaKP]

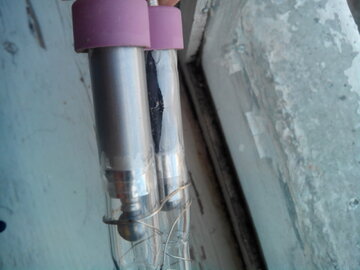

Еще скажите пожалуйста такие отверстия в колбе это нормально???

[Chugunov]

На 1000 в и ампер 5-10 они вообще легко доступны? Не огромный ли это дифицит?

Не думаю, что это дефицит, в конце концов можно снизить тебования.

Вот примеры (буква Р на клавиатуе не аботает, не обащайте внимания).



6A10(6A,1000V) вот ссылка на чипдип _https://www.chipdip.ru/product/6a10-p600m/

Максимальное постоянное обратное напряжение, В 1000

Максимальное импульсное обратное напряжение, В 1200

Максимальный прямой(выпрямленный за полупериод) ток,А 6

Максимально допустимый прямой импульсный ток,А 400

Рабочая температура,С -65…150



FR607(6A;1000V)

FR307(3A;1000V)



HER508(5A,1200V,25nc)

HER306(3A,1000V,25nc)

HER308(3A,1200V,25nc)



P600M(6A;1000V)



10A07(10A,1000V)

10A10(10A,1000V)



1N5408(3A;800V)



BY399(3A,1000V,250nc)



Для выпямительных диодов не нужно быстодействие и что-то аудиофильское, в пинципе можно вместо одного ставить по два диода последовательно на 600 В, если дугих нет.

Цена за штуку пимено 10-20 р (судя по чипудипу)

Хуже, чем Д226 все вышепиведенные не должны быть, аньше ставили Д226 т. к. дугих-то и не было.

[seregaKP]

Хорошо, завтра постараюсь заглянуть в магазин.

[seregaKP]

А насчет отверстия в колбе никто ничего не скажет? А то может и старания то все зря :smile:

Изменено 12 Апреля, 2015 в 13:57 пользователем seregakp

[Chugunov]

На таком фото ничего не видно.

Там что, дырка в стекле?? :smile:

Лампа-то, кажись ксеноновая... была
