seregakp

Стробоскоп

Рекомендованные сообщения

возможна ли замена лампы в данной схеме на ИФК2000, и какие нужно сделать доделки если замена возможна? так же я думаю можно увеличить емкость конденсатора для более яркой вспышки для ИФК2000?


Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

Мне не нравится схема.

В нормальной схеме заряд накопительного конденсатора производится быстро, после зарядки происходит отсечка заряда (обычно запиранием тиристора или симистора), разрешение на новую зарядку происходит после вспышки, разрешение на поджиг должно быть по окончании зарядки и её отключении.

Дело в том, что если резистор зарядки в данной простейшей схеме небольшого номинала, тлеющий разряд после вспышки может не прекратиться, что вызовет выход из строя лампы.

НАДО СЧИТАТЬ.

Какая планируется максимальная частота вспышек,

какова энергия каждой вспышки,

не превысит ли средняя мощность допустимую для лампы и т. д.

Конечно, допустимая мощность рассеивания тепла у ИФК2000 намного выше, чем у ИФК-120 и можно подоткнуть её в эту схему, но диод Д226 с током 0,3А ставить в цепь с максимальным током 3А... :smile:

Надо смотреть параметры двух ламп...

Поищите схемы фотовспышек, посмотрите схемы стробоскопов.

Могут быть большие импульсные токи, тяжёлые тепловые режимы.

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

данная схема уже давно работает с ИФК-120, просто хотелось бы поярче, а тут _https://cxem.net/sound/light/light1.php наткнулся на то что испоьзуют ИФК-2000. поэтому и спросил. и к ИФК -120 можно 100мкФ подключить, но срок службы при этом падает...

Изменено пользователем seregakp

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
данная схема уже давно работает с ИФК-120, просто хотелось бы поярче...и к ИФК -120 можно 100мкФ подключить, но срок службы при этом падает...

Недостаточная яркость может быть, например, от того, что вспышка запускается при неполной зарядке накопительного конденсатора. Надо убедиться, что конденсатор успевает полностью зарядиться при имеющейся частоте поджига.

Может оказаться так, что ёмкость накопительного конденсатора увеличивается, но при данном балластном резисторе и высокой частоте импульсов поджигания, кондесатор успеет зарядиться до еще более низкого напряжения...

Надо считать, а лучше экспериментировать - мы же не знаем с какой частотой следования вы предпочитаете работать.

Чтобы бОльшая ёмкость зарядилась за то же время, номинал балластного резистора надо уменьшать...

Нагрев лампы растёт, при превышении определенного порога, ресурс начинает падать.

Правильные лампы делают из кварцевого стекла - оно допускает бОльший нагрев, но, если мне не изменяет память, кварцевое стекло обильно пропускает ультрафиолет... Меняется спектр (что важно для фото), да и глазам нехорошо. Для компенсации этого недостатка буржуи наносят на лампы специальное покрытие...

Здесь клубок противоречий. Информации же у нас недостаточно.

Если коротко - ставьте более мощную лампу, но простая замена может дать незначительный эффект т. к. энергия вспышки зависит в основном от ёмкости накопительного конденсатора и его напряжения. Кроме того, надо смотреть справочные данные, в частности - напряжение поджигания.

Изменено пользователем chugunov

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

ИФК-2000 загорится только тогда, когда напряжение на конденсаторе будет не менее 600 вольт. Если меньше, то сколько ей на поджиг искру не давай вспышки не будет.

Для ИФК 2000 надо собирать схему удвоителя напряжения от сети. Тогда на конденсаторах будет порядка 620 вольт. Схему поджига тоже наверное придется сделать мощнее.

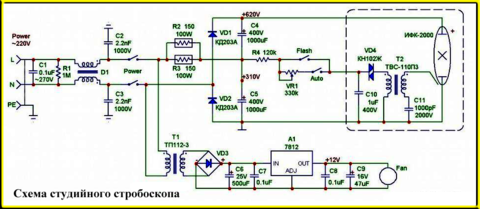

Вот примеры простых схем с ИФК2000.



Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

А ИФК-2000 разве не попадает под ограничения договора ПРО 1972 года?

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
ИФК-2000 загорится только тогда, когда напряжение на конденсаторе будет не менее 600 вольт.

Для ИФК 2000 надо собирать схему удвоителя напряжения от сети.

Вот примеры простых схем с ИФК2000.

С отечественными лампами дела не имел т. к. говно все абсолютно, как и фотоконденсаторы воронежские с постоянными недоклёпанными искрящими выводами.

Нужны импортные фотоёмкости, они расчитаны на токи рарядки в сотни ампер, надо применять их, тем более, что сегодня они доступны.

Простейшие схемы с неотключаемым балластным резистором мне не по душе.

Юмор в том, что обычные предохранители не спасают от бабахов.

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

ИФК-2000 стоит в судовых "отмашках" и работают в общем хорошо. Но если частоту встпышек хочется иметь больше 15-20 гц... то тут стоит уже думать и считать - "лобовое" решение не прокатит. И сменные батареи разрядных емкостей - лишь одно из них.

Кроме того, а почему не применить механическое решение? от 0 до 50 Гц будет работать отлично, плавно регулироваться, а мощность будет определяться строго вашим источником света (на флоте так и делают, кстати... )

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

Похоже потропился я с приобретением данной лампы. Думал возможна простая замена... А тут оказывается не все так просто. Получается нужны доп трансы, мощьные баластные резисторы и динистор, судя по схеме "студийный стробоскоп" не говоря о доп конденсаторах. Похоже проще к этой схеие подпоять еще кондер на 50μF и пусть работает сколько проработает...

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

В простой схеме с балластным резистором особых усложнений нет. Добавка второго диода и еще одного конденсатора - это сложно?

Схему поджига можно оставить, если динистор не устраивает.

Балластный резистор завсегда будет рассеивать бОльшую мощность при большей мощности в нагрузке.

Вы так и не написали в каком режиме работает стробоскоп, а при длительной работе с высокой частотой нагрев обяан быть бОльшим. Кстати, вентилятор для охлаждения будет желателен.

Более мощная лампа, естественно, потенциально даёт больше возможностей.

Похоже, вы не хотите замечать, что диодам серии Д226 здесь не место.

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

Работать будет от 5 до 15 вспышек в секунду, думаю достаточно. Для этого там и есть переменник. Насчет Д226 я же ничего не сказал и не оспаривал Ваши слова, а просто сказал что давно работает по данной схеме. Если можно по подробнее насчет еще одного диода? Кондер добавлю, нет вопросов есть rubycon 330v 180 mf photo flash.есть еще такие(фото) толи от телека, то ли от монитора, только не знаю пойдут ли они в уачестве импульсных



Добавлено после раздумий:

Кстти есть плата от лампового монитора, надо гараже глянуть.можно ли с нее использовать трансы? Если вдруг решу делать по схеме студийного стробоскопа. Если конечно найду динистр и настолько мощьные резисторы


Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

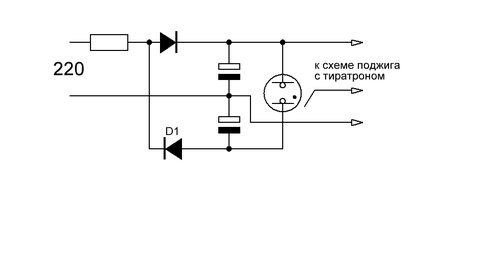

Эх, рисовать...


так понятно?

photo flash - именно то что надо

Диоды я бы поставил на 1000 В, а максимальный "длительный" ток = 220 В / R балласта,

при 100 Ом это 2 А, можно больше

параллельно каждому конденсатору можно по реистору 1 Мом

Раз тиратроны уже стоят и работают, смысла менять на динисторы не вижу.

При наладке ОСТОРОЖНО! Конденсаторы долбануть могут.

P.S. Забыл напомнить. ВАЖНО!

После изменений убедитесь, что нет "подхвата" свечения лампы.

Можно сделать так.

Сделать минимальную частоту и убедиться, что лампа между импульсами гаснет,

если свечение непрерывное, сразу выключить.

Проверять лучше в очках.

Изменено пользователем chugunov
