использование ИБП для питания усилителя на TDA1554

[Гость ed6247]

Добрый день!

продолжаю изучение работы ИБП и как всегда нужна помощь и советы!! заранее спасибо :smile:



Хочу переделать ИБП от рессивера Триколор Model TVP2022 Rev.6 для питания усилителя на TDA1554 в аккустической системе 20в+2*10в,

it33 мне подсказал как можно снять с выхода 12в снять стабилизированные 14,5в минуя КРЕНку



теперь вопросы которые у меня появились:



-правильно ли я переделал схему?

-как еще можно переделать этот ИБП для увеличения мощности с него и стабильности работы?

-можно ли как то использовать для этого свободные обмотки трансформатора ,( к примеру подключив их параллейно обмотки на 12в)

-Вообще подойдет ли этот ИБП для работы с аккустическим усилителем,я посчитал что мне нужно 3А примерно?



1.сам ИБП

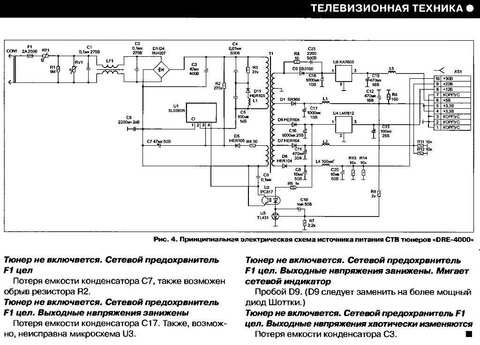

2.схема исходного ИБП:

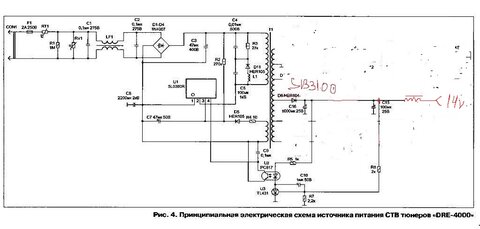

3.переделанная схема:

Изменено 23 Января, 2015 в 14:41 пользователем ed6247

[Sergiy_83]

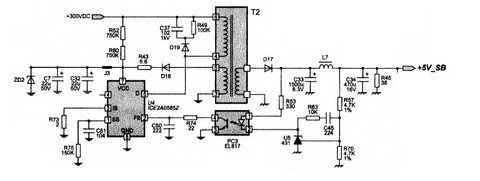

В плане фильтра вроде так:

[Гость ed6247]

В плане фильтра вроде так:



а стабилизатор на U3 тогда не нужно оставлять?

[Sergiy_83]

а стабилизатор на U3 тогда не нужно оставлять?

Нужно, ведь это обратная связь. Но я говорил о фильтре только.





Добавлено после раздумий:

Да обратная связь подключена правильно. Как здесь:

[Гость ed6247]

В плане фильтра вроде так:

ясно,а трансформатором -дроселем может выступить транс . который стоит на входе?

[Sergiy_83]

ясно,а трансформатором -дроселем может выступить транс . который стоит на входе?

В принципе да, но это не значит что его с входа надо переставить на выход. :smile:

Обычно это такие желтые кольца и на них 5-10 витков намотанные двумя проводами сразу, но там не ферит, а другой какой то материал.

[Гость ed6247]

В принципе да, но это не значит что его с входа надо переставить на выход. :smile:

Обычно это такие желтые кольца и на них 5-10 витков намотанные двумя проводами сразу, но там не ферит, а другой какой то материал.

переставлять я не собирался :smile: думал поискать подобный.ну а с кольцами еще легче - сниму с фильтров ламп дневного света!

[aleks8845]

Здравствуйте, Эдуард!



Указанная Вами схема ИИП , к сожалению, удобна для изучения принципа работы импульсников, для питания каких-то схем кроме УНЧ, от обратнохода можно получить выпрямленное, отфильтрованное, стабилизированное питание, но "пила" на выходе "вредная" вещь для звука, освоение этой схемы даст Вам бесценный опыт и потом для звука соберете что-то посерьезней😄😄

[Гость ed6247]

Здравствуйте, Эдуард!



Указанная Вами схема ИИП , к сожалению, удобна для изучения принципа работы импульсников, для питания каких-то схем кроме УНЧ, от обратнохода можно получить выпрямленное, отфильтрованное, стабилизированное питание, но "пила" на выходе "вредная" вещь для звука, освоение этой схемы даст Вам бесценный опыт и потом для звука соберете что-то посерьезней����

да?..... будут помехи или фон ? жалко.....мне очень хотелось его использовать,а то у меня все трансформаторы кончились,а покупать теперь особо и не где-город заполонили торговые центы,и "развалы" радиолюбителей пропали.

Изменено 23 Января, 2015 в 20:42 пользователем ed6247

[aleks8845]

Вы спрашивали:

Вообще подойдет ли этот ИБП для работы с аккустическим усилителем



мне очень хотелось его использовать



Вы вольны делать, что Вам хочется😄😄



Для звука вполне себе пригоден полумост. Имхо.

Изменено 23 Января, 2015 в 20:29 пользователем aleks8845

[Гость ed6247]

я как то собираю свои "проекты" по готовым схемам,поэтому и спрашиваю квалифицированного совета !

[Chugunov]

Эдуард!

Попытка - не пытка. Попробуйте. Можете сначала подключить даже без LC фильтра на выходе.

Потом попробуйте добавить фильтр. Катушка для него только на феррите, на трансформаторном железе не годится.

На мой взгляд, не потянет он 3А и вообще слабоват (чисто умозрительно).

Я согласен с aleks8845 но попробовать ведь можно.

Фон вряд ли будет (50 и 100 Гц), а другая гадость возможна.

Как уже писали, вы полУчите опыт и своё мнение "годится-не годится".
