serega3914

tea5767 + Ардуино = Дачный радиориемник диапазона ФМ

Рекомендованные сообщения

По просьбе форумчан выкладываю подробности создания данного радиоприемника.

Просьба модераторов перенести тему если она не соответствует разделу.



Возникла необходимость в небольшом стационарном радиоприемнике с питанием от 12 вольт.

К слову сказать приемники у меня есть Это degen1103 и yeasu ft-857 :smile: которые я время от времени использую.



Конструктивно планировал использовать корпуса от радиостанции лен (приемник, усилитель, пр) и даже изготовил переднюю панель. Но время шло а работа не двигалась. Я понял что надоели эти одинаковые серые и черные прямоугольники.

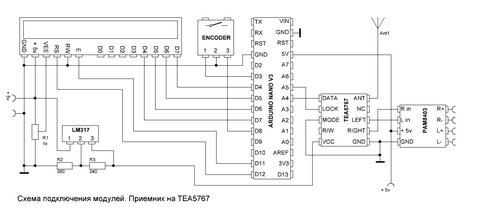

В итоге родилась данная конструкция. основа приемника модуль на специализированной микросхеме tea5767.

Управление осуществляется "китайским" ардуино мини про на mega328. В написании программы отталкивался от кода h_ttp://blog.simtronyx.de. Из кода убрал кнопки и добавил валкодер и другой дисплей.

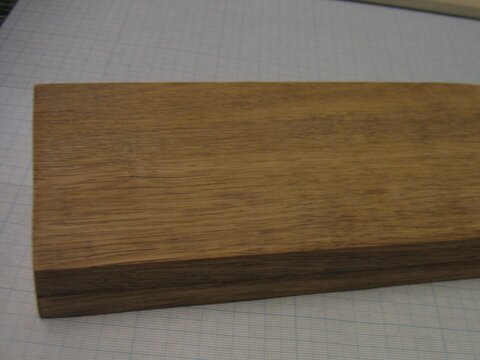

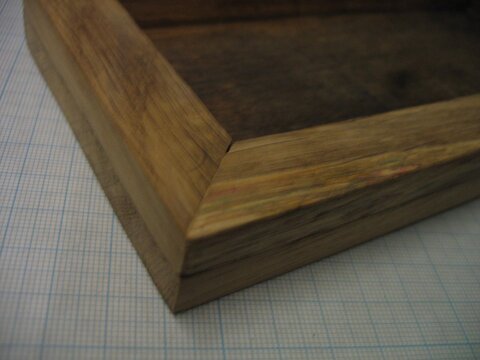

Вся конструкция смонтирована на подставке из дуба толщиной 10мм. К слову все детали то что нашлось под рукой.



post-7381-1421610751_thumb.jpg post-7381-1421610759_thumb.jpg



Добавлено после раздумий:

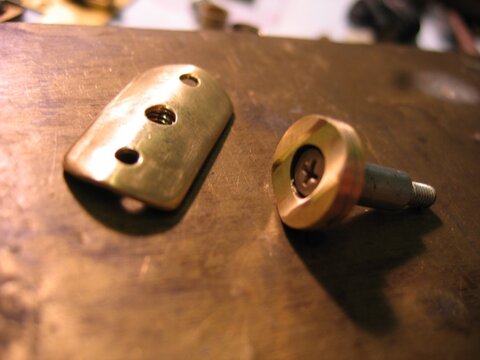

Внешние оболочки будущих ручек изготовил из 22мм латунной трубы и 1мм листа.

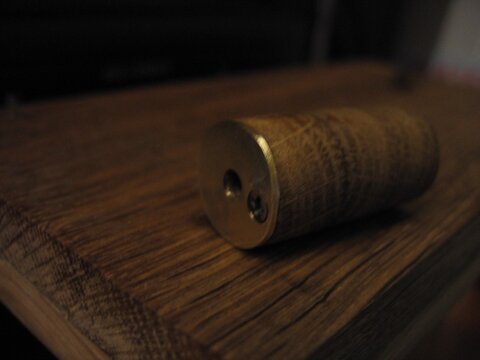

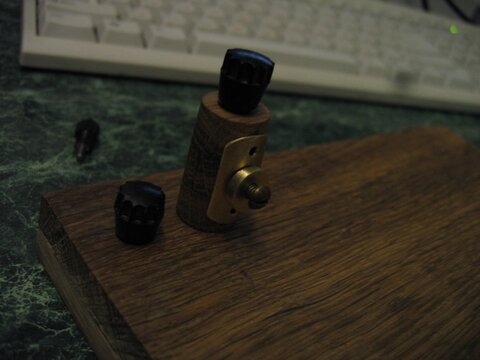

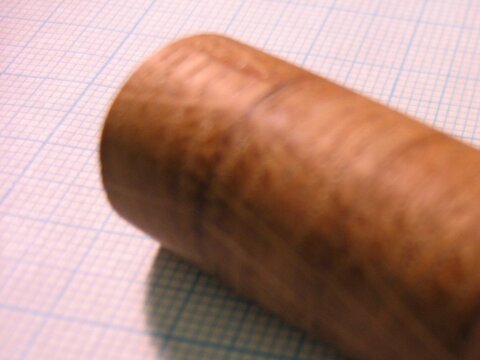

Телескопическую антенну не нашел. Изготовил антенный изолятор из того же дуба с креплением антенны сбоку.



post-7381-1421611437_thumb.jpg post-7381-1421611462_thumb.jpg post-7381-1421611480_thumb.jpg post-7381-1421611502_thumb.jpg







Добавлено после раздумий:

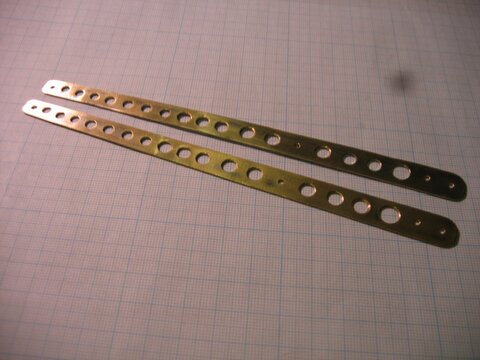

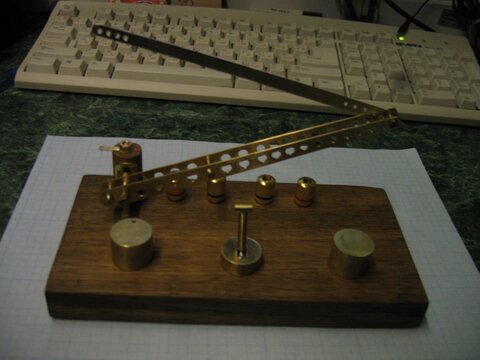

Антенна получилась из полосок латуни.




Примерка антенны.




Добавлено после раздумий:

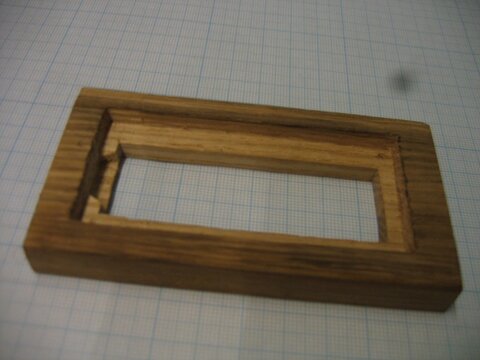

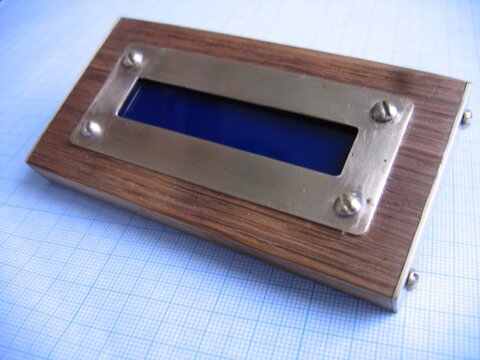

Корпус под дисплей облицован с торцов латунью с декоративными головками винтов.

На передней панели головки винтов то же декоративную функцию несут.



post-7381-1421612074_thumb.jpg post-7381-1421612092_thumb.jpg





Добавлено после раздумий:

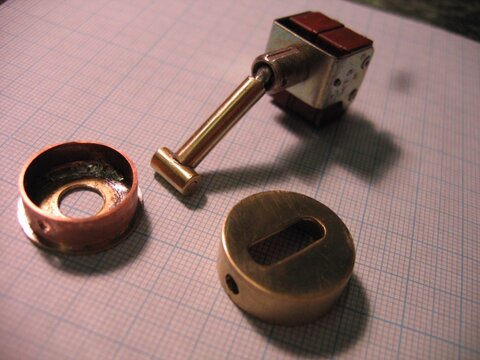

Переключатель сдвоенный. Доработал ручку и изготовил конструкцию прикрыть гайку.



post-7381-1421612320_thumb.jpg post-7381-1421612340_thumb.jpg



Добавлено после раздумий:

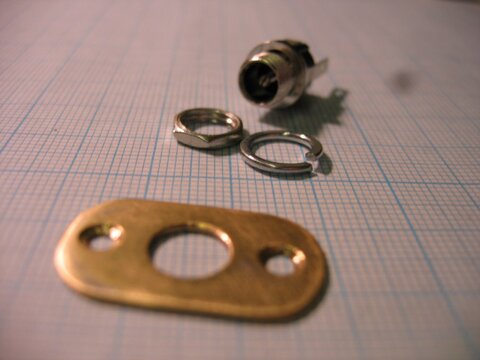

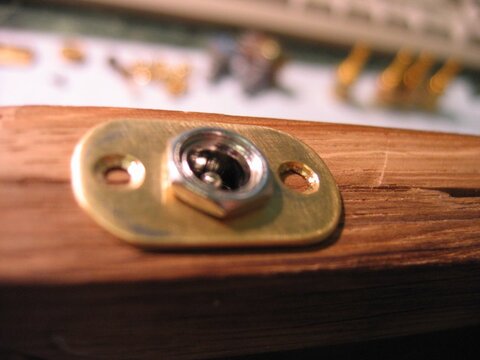

Разъем питания стандартный 5мм.




Добавлено после раздумий:

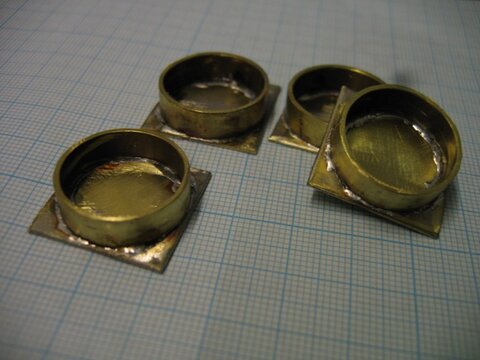

Заготовки ножек труба 22мм. Обточил залил эпоксидку и наклеил войлок.

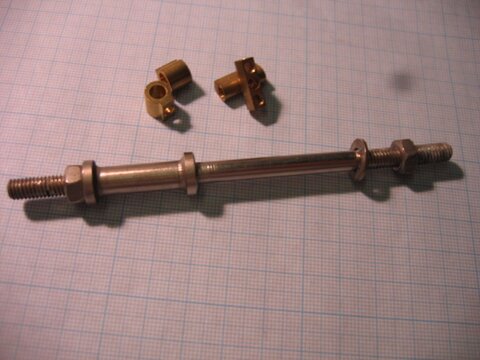

Трубку 6мм для дисплея не нашел. Установил оный на штырь, а проводку подвел отдельной медной трубочкой.



post-7381-1421612904_thumb.jpg post-7381-1421612915_thumb.jpg



Добавлено после раздумий:

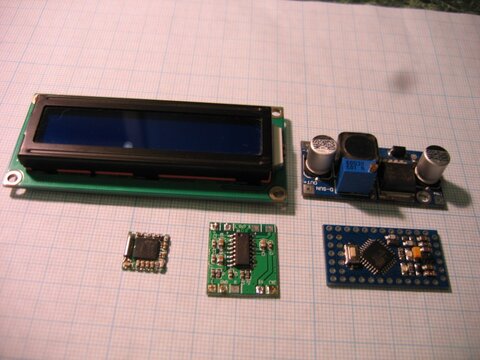

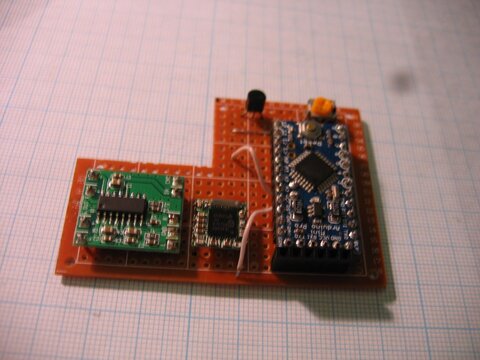

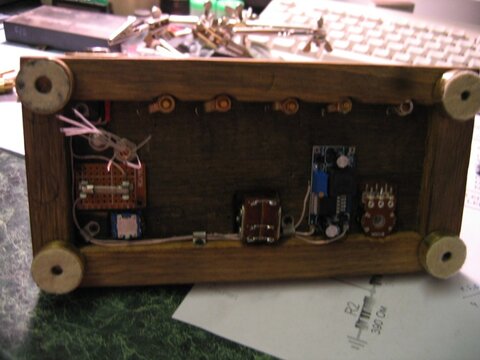

Начинка электронная. Для сокращения времени распаял все на монтажке.



post-7381-1421613126_thumb.jpg post-7381-1421613216_thumb.jpg post-7381-1421613232_thumb.jpg



Добавлено после раздумий:

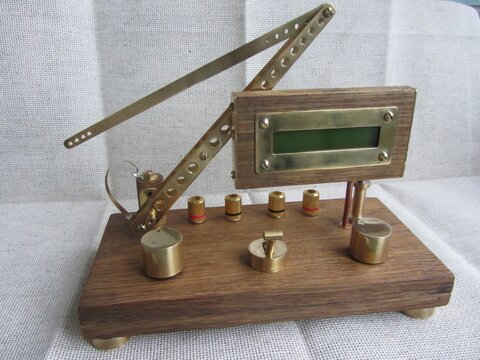

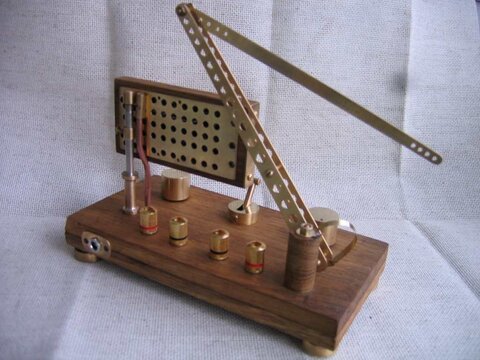

Ну вот кажется и все. Отдохну и сделаю шильдики да кабели в этом стиле.






Добавлено после раздумий:

Небольшой ролик работы приемника.

Как видео вставить не знаю. Вот ссылка /www.youtube.com/embed/Bm3XH38dDj8

Изменено пользователем serega3914

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

Рекомендую перепрошить ардуино вот на этот вариант, удобнее и интереснее, да и на экране больше информации

_https://www.youtube.com/watch?v=mB5CpfNR3Mo

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
Рекомендую перепрошить ардуино вот на этот вариант, удобнее и интереснее, да и на экране больше информации

На экран я вывел только то что мне нужно. Это частота и уровень сигнала.

Переписать программу дело пары минут. Чем и хороша платформа ардуино что можно легко прошить процессор под себя. У меня запаяна на монтажку колодка для оперативного програмирования.

Изменено пользователем serega3914

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

Работа очень красивая, приятно посмотреть, как интересно и необычно сделано! Спасибо за такой труд и идею! )

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

Как говорится - автору респект! :smile: Неординарный такой дизайн и не только для дачи :smile:

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

Тогда уже и прошивку выложите пожалуйста для Ардуино.

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

Да что там того кода :smile: . Все просто как лыжи.



sketch_good_encoder_tehnary.rar



Прошу не ругать там внутри кода легкий кавардачек.

На скору руку переделал под другой дисплей для конкурса.

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

Спасибо! В коде все просто и понятно и ничего не запутано! )

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

Долго бадался с валкодером. И так пробовал и сяк. Нормально получилось только со специальной библиотекой, но хотя бы одну ногу надо на прерывание вешать.
