Пайка BGA-чипов на материнских платах. Своё оборудование

[Гость ruberoidd]

А я уж думал, что тема заглохла. Хорошо, что появились единомышленики.

Вот уж сколько времени прошло с момента написания первого, а у меня по этой теме почти даже и конь не валялся. Буквально на днях собрал верхний нагрев. Сделал, как и многие в интернете, на базе старого фотоувеличителя. На штатив закрепил покупной инфракрасный нагреватель, предварительно спрятав его в кожух, сделанный из жестяной банки из под чая, :smile: , уж что под руку попало.

Нагреватель вот такой: AliExpress.com Product - New Arrival High Quality Infrared Ceramic Heater Heating Hot Plate For BGA Rework Station 220/230V 450W 80x80mm



За температурой места пайки следит ПИД-регулятор REX-C100.

Вот такой: AliExpress.com Product - Dual Digital PID Temperature Controller REX-C100 with thermocouple K, Relay Output

На нем можно выставить предел температур от 0 и до 400 градусов, чего как раз хватает и даже с запасом. Ведь температура пайки не должна в теории привышать 235 градусов, судя по термопрофилям из интернета.

В качестве датчика температуры использую термопару K-типа.



Попробовал я поотпаивал разные видеочипы, мосты южные и северные, отпаиваются нормально, чип только хватать неудобно, так и норовит выскачить из пинцета, что может повлечь за собой сдвиг разного рода мелочевки со своих мест на разогретой плате. Надо придумывать вакуумный пинцет с присоской и присасываться к самому кристаллу чипа. Хотя опробывал способ поднятия чипа за проволку, которая четырьмя петельками крепится за углы микросхемы. Вроде получалось.



Нижний подогрев нужен, если видеокарты можно паять и без него, хотя и не желательно. То с материнками этот номер не прокатит, их уж очень сильно скосодрючивает, превращаются в воронку :smile: . Да и верхнему нагревателю будет легче прогреть паяемую область платы, а это очень важно при монтаже нового чипа, мне думается. Вот закончу с нижним подогревом и буду мучить материнку, перепаивать чипсет.



Думается мне, что это будет не раньше зимы. А пока имеется вот такое безобразное фото верхнего нагревателя, уж извиняйте.

[TANk]

У моего знакомого нижний подогрев сделан на лампах.

Взят старый компьютерный корпус - плоский лежачий. В верхней крышке прорезано окно во весь корпус. Окно закррыто огнеупорным стеклом - стекло взято от крышки духовки газовой плиты.

Снизу стоит 4 лампы трубчатых кварцевых. Лампы взяты от печек лазерных принтеров/копиров с разбора статрой техники. Алюминивые отражатели от светильника с лампами дневного света.

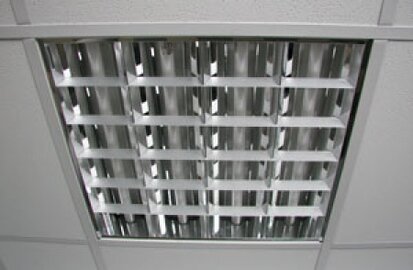

Можно наверное использовать вот такой потолочный светильник целиком как есть заменив в нем ЛДС на кварцевые трубки и накрыв стеклом от газовой плиты.

[Гость ruberoidd]

Ха! Александр, спасибо за наводку про светильник. Такие светильники АРСами зовут. И как раз у меня где-то валялся такой бесхозный. А я то тут все думал, во что мне встроить нижний подогрев? Уж и корпуса компутеров примерял, и в щитки электрические разные, никуда не лезет. К слову, сам излучатель для нижнего подогрева у меня готов, сделан из галогеновых трубчатых ламп. 9 штук по 1.5 кВт. Соеденены параллельно-последовательно так, что общая мощность всего подогрева как раз 1.5 кВт. Но под всё это небыло внешнего кожуха. Буду примеряться к светильнику. И еще нету терморегулятора. Куплю.

[Гость ruberoidd]

Для начала вставлю немного фоток.

[Гость ruberoidd]

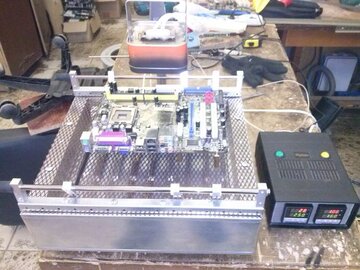

Концепция немного поменялась. И теперь за температурой следят два rex-c100. Один за верхом, другой за низом, раздельно.

Конструкция нижнего разогрева сделана по системе 3 лампы последовательно и три таких сборки параллельно, как и планировалось. Собрано все из профиля для монтажа гипсокартона. На эту конструкцию установлены напрявляющие от разбомблённых принтеров, а на них брусочки с пропилами под ножовочные полОтна. На этих полотнах висят стоечки с пропилами для установки паяемой платы.(Во понаписАл, нифига непонятно даже тёртому калачу :biggrin: )

Сетка прикручена, как уже вы заметели, от моторного воздушного фильтра грузового автомобиля, БУ, поэтому она ржавая. Хотелось бы найти НЕРЖ, но пока не получилось в моей местности.

Ну теперь про ходовые испытания. Скажу сразу - нифига не получилось! Купил новый чип NF7050-610I-A2, купил флюс kingbo rma-218. Всё это дело использовал по назначению. И, как у всех начинающих паятелей этого дела, ничегошеньки не прошло!



А Дело в следующем: в интернетах матёрые спецы рекомендуют разогретый чип аккуратно пошевелить "на шарах" легким касанием руки. Ну когда он хорошо разогрет вместе с платой до состояния плавления этих самых шаров. Вот я и пошевелил, правда когда шары ещё не доплавились.



В итоге чип съехал как раз на шаг этих шаров.. Я его вернул на место, но, видать поздно уже было, полуплавленный припой размазался под чипом, замкнул шары(контакты) между собой..



В общем плата не запустилась. Никаких сигналов биоса в динамике , никакого обмена информацией между компонетами матплаты по шине данных биоса нету..

Буду покупать трафареты для перекатки шаров на чипе, а потом опять пробовать. Ну а там отпишусь. Ну или может кто принесЁт чего для перепайки чипа, тоже отпишусь.



Короче тему не заброшу, буду тут писАть всё, для отчетности.

[Datagor]

Андрей, всё нормально, всё в рамках процесса!

Вы вспомните, как вы на велосипеде учились кататься.

Вот примерно так и тут - с первого раза обычно не поедешь, у тела механическая память не развилась, да и оборудование неидеальное.

[BigFox]

"Первый блин" комом - это в нашем деле _нормально_! Главное - не опускать руки, тогда все точно получится.

Буду следить за темой, сам почти созрел освоить эту технологию. Понемногу для этого прикупаю то одно, то другое, к лету надеюсь начать "штурм этой высоты". Пожелаю удачи!
