Гость sound_master

Помогите собрать усилитель для домашнего кинотеатра

Рекомендованные сообщения

Гость sound_master

Добрый день, в радиоэлектроника вообще не разбираюсь)но столкнулся с проблемой и прочитав форумы понял что из нее есть выход! У меня есть акустика Microlab H-510 работала исправно очень долгое время пока не сгорела микросхема M61541, как мне объяснили она уникальна и ее нельзя заменить, и такие уже не выпускают! в общем непонятно( но зайдя на сайт datagor.ru я понял что все возможно, и очень удивился что в сервисном центре не нашли решения данной проблемы! :smile: :smile: прошу специалистов помочь мне с решением данной проблемы, повторюсь я не профи в этом деле и прошу объяснять все доступным языком! Заранее благодарю! :smile:

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
прошу специалистов помочь мне с решением данной проблемы, повторюсь я не профи в этом деле и прошу объяснять все доступным языком! Заранее благодарю! :smile:

ИМХО, самое простое и правильное для вас решение - купить БУ(чтобы подешевле) многоканальный ресивер. Все остальное будет напоминать российскую "телемедицину" в худших ее проявлениях

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

Насколько я понял эта микросхема, регулятор громкости и тембра, вижу такие пути решения:

1. Самый простой. Выпаять микросхему, поставить перемычки с входов на выходы. Громкость регулировать с компа.

2. Собрать свой регулятор, например _https://radiokot.ru/circuit/audio/other/21/ и встроить его в схему.

2.1 Купить какой нибудь конструктор и встроить его в схему.

Принимая во внимание это,

в радиоэлектроника вообще не разбираюсь)

и ценник на сей девайс. Лучше поручить эту работу тому, кто разбирается.

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
Гость prikol

Фото бы лучше потрохов выложил не факт что вылетела именно та микруха которую заявили в сервисном центре

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
Гость sound_master
Фото бы лучше потрохов выложил не факт что вылетела именно та микруха которую заявили в сервисном центре



как вы и просили фото "потрохов":

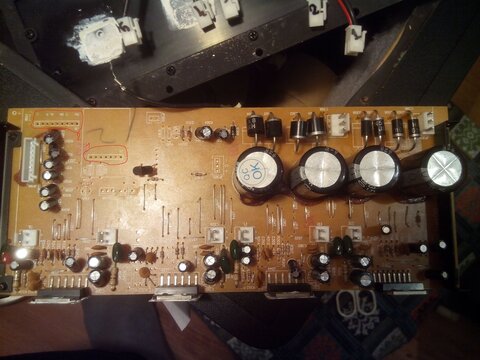

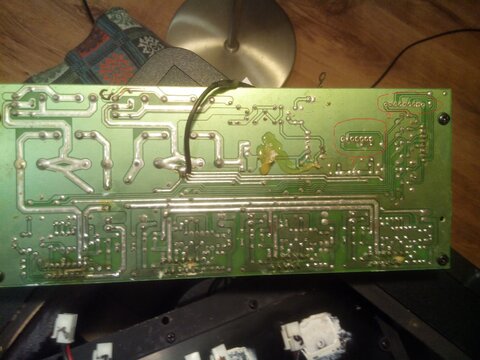

на сколько я понимаю это и есть сам усилитель, и что то мне подсказывает что на пункта обозначенных 1 и 2 не хватает чего-то)



(

)

(

)

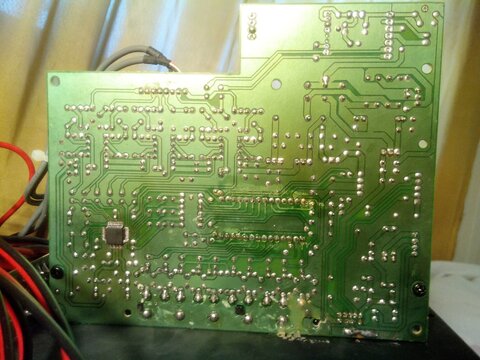

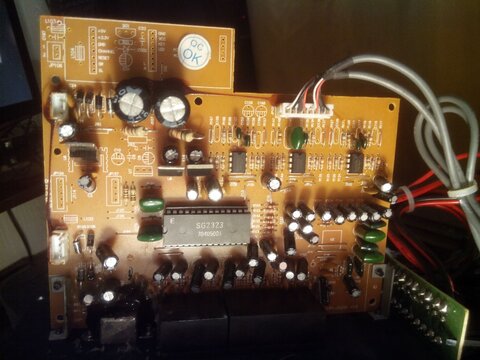

а это плата на которой расположены все разъемы для подключения!

(

)

(

)







Добавлено после раздумий:

Насколько я понял эта микросхема, регулятор громкости и тембра, вижу такие пути решения:

1. Самый простой. Выпаять микросхему, поставить перемычки с входов на выходы. Громкость регулировать с компа.

2. Собрать свой регулятор, например _https://radiokot.ru/circuit/audio/other/21/ и встроить его в схему.

2.1 Купить какой нибудь конструктор и встроить его в схему.

Принимая во внимание это,



и ценник на сей девайс. Лучше поручить эту работу тому, кто разбирается.





в сервис центре говорили что эта схема управляет акустикой и связывает выносной блок управления с акустикой, типо как мозги что ли!добавил фото можете посмотреть, если что то новое увидите посоветуйте выход!

Изменено пользователем sound_master

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
Гость prikol

для начала какие симптомы проявляет акустика при включении? Если есть тестер проверить все питающие напряжения. вооружившись наушником с конденсатором проверить прохождения сигнала согласно схеме! да и кстати, а где сама плата управления?

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
1 в радиоэлектроника вообще не разбираюсь

2 сгорела микросхема M61541

3 как мне объяснили она уникальна и ее нельзя заменить, и такие уже не выпускают!

1 В этом случае в аппарат самому не лазить!

2 M61541FP 6ch Electronic Volume with Tone Control - это она?

3 поиск через Чипфинд тут же дал список адресов где ее можно заказать, думаю, лучший выход -так и сделать. Полученную микросхему отнести к тем самым ремонтникам на замену.

Если микросхема и снята с производства, есть большой шанс, что на каких-то складах она еще лежит.

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
Гость sound_master
для начала какие симптомы проявляет акустика при включении? Если есть тестер проверить все питающие напряжения. вооружившись наушником с конденсатором проверить прохождения сигнала согласно схеме! да и кстати, а где сама плата управления?



возможно что плата управления находиться в выносном блоке управления акустикой!



Добавлено после раздумий:

1 В этом случае в аппарат самому не лазить!

2 M61541FP 6ch Electronic Volume with Tone Control - это она?

3 поиск через Чипфинд тут же дал список адресов где ее можно заказать, думаю, лучший выход -так и сделать. Полученную микросхему отнести к тем самым ремонтникам на замену.

Если микросхема и снята с производства, есть большой шанс, что на каких-то складах она еще лежит.





насколько я вижу, она отличается по форме, это может играть какую то роль?!

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
насколько я вижу, она отличается по форме, это может играть какую то роль?!

Но мы-то ничего не видим...

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
Гость sound_master
Но мы-то ничего не видим...



выше есть фото плат! на них выделены места, по моему мнению там находились данные контролеры но их видимо выпаяли!

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
выше есть фото плат! на них выделены места, по моему мнению там находились данные контролеры но их видимо выпаяли!

Фото здесь нет, ссылки не открываются. Общепринято фото выкладывать СЮДА.

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
Гость sound_master
Фото здесь нет, ссылки не открываются. Общепринято фото выкладывать СЮДА.





а вот и схема, на втором слайде видно то что нужно!X25_X27_H500_H600.pdf





на пункта обозначенных 1 и 2 не хватает чего-то)post-23301-1414168354_thumb.jpg




Изменено пользователем sound_master

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

Пожалуйста, войдите для комментирования
