LC-фильтр для БП усилителя на TDA2050. Как рассчитывается?

Рекомендованные сообщения

Гость CollSpack

Нужно построить хороший выпрямитель для питания усилителя на микросхемах TDA2050 мощностью не более 15 ватт.



Просто мостовой выпрямитель с 1 или 2 конденсатором не подходит.

Заинтересовала схема со сглаживающим LC-фильтром, в идеале - двухзвенном.

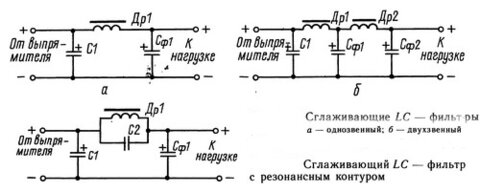

Вот что меня заинтересовало:




Там где 2 дроселя и 3 конденсатора. По каким принципам их рассчитать? Главное - это добиться минимального шума вызываемого трансформатором на частоте 100 гц.

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
Нужно построить хороший выпрямитель для питания усилителя на микросхемах TDA2050 мощностью не более 15 ватт.

Заинтересовала схема со сглаживающим LC-фильтром, в идеале - двухзвенном.

Леонид!

LC фильтры в питании используют только для ламповых усилителей - там ТОКИ потребления небольшие и обычно стабильные. Транзисторно-микросхемные УНЧ потребляют большие и очень большие токи, для них нужны индуктивности намотанные толстым проводом на очень большом железе.

Но не всё так плохо - микросхемные УНЧ обычно очень мало чувствительны к пульсациям по питанию, а конденсаторы большой ёмкости для питания сегодня доступны и недороги.

Второй вариант - сделать стабилизатор.

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
Нужно построить хороший выпрямитель для питания усилителя на микросхемах TDA2050 мощностью не более 15 ватт....

...Главное - это добиться минимального шума вызываемого трансформатором на частоте 100 гц....

На сайте ... нет никаких формул...

Ну, давайте посчитаем. Грубо, с запасом. :smile:

"Добиться минимального шума...на частоте 100 гц" - это значит получить на выходе усилителя напряжение пульсаций 100 Гц ниже уровня собственных шумов усилителя.

Берём даташит на микросхему: _https://www.st.com/web/en/resource/technical/document/datasheet/CD00000131.pdf

Считаем, какое напряжение собственных шумов усилителя будет на выходе:

Из даташита: Напряжение шумов, приведённое ко входу (Input noise voltage) - не более 10 мкВ.

Коэффициент усиления усилителя будет примерно 20.

10 мкВ * 20 = 200 мкВ.

Полагаем, что пульсации на питании должны давать на выходе не более 100 мкВ (меньше уровня собственных шумов).

Из даташита: коэффициент подавления пульсаций по питанию (Supply voltage rejection) - 45 дБ, или 180 раз.

Считаем, какой размах пульсаций допустим на питании: 100 мкВ * 180 = 18 мВ.

Считаем, какая ёмкость после выпрямителя нужна, чтобы не превысить это значение никогда, в том числе при максимальном токе потребления 2,5 А:

С = I * t /U = 2,5 А * 10 мс / 18 мВ = 1,4 Ф.

Ёмкость получилась, конечно, очень большая.

Но, на самом деле, это при токе 2,5 А, а он бывает только при максимальном сигнале, на пике громкости. Расслышать при этом фон на уровне шумов человеческое ухо не способно.

А если рассчитать для тока 0,1 А (ток покоя усилителя, при отсутствии сигнала, как раз там слышны шумы и фон), то требуемая ёмкость получится вполне вменяемая - двух банок по 20 000 мкФ вполне достаточно.

Но если хочется, чтобы всё было "супер-пупер" во всём диапазоне громкости, то фильтр по питанию придётся ставить посолиднее.

Если применять индуктивность, то она будет очень габаритная. Лучше пожертвовать парой ватт и пустить их в тепло, применив транзисторный фильтр, или вообще стабилизатор.

Итого, пара банок по 20 000 мкФ плюс любая простейщая схема гарантированно обеспечит уровень пульсаций не более требуемых 18 мВ.
