Гость voevoda

Гибрид на 6С33С без выходника.

Рекомендованные сообщения

Гость voevoda

Добрый день!

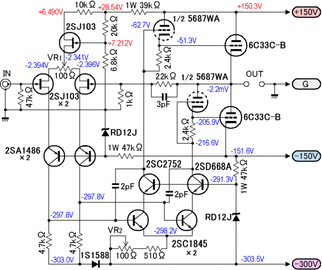

Подскажите, кто собирал такой усилитель и как качество???

Заманчивая схема что бы повторить и сотворить что-то новенькое.

Какие ПЛЮСЫ и МИНУСЫ???


Благодарствую всем неравнодушным!!!

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

Похоже, что кроме японца, который тут

_https://www.ne.jp/asahi/evo/amp/6c33c/intro.htm

_https://www.ne.jp/asahi/evo/amp/6c33c/report.htm

дал подробное описание этого усилителя (текст на японском, но картинок много да и Гуглепереводчик дают возможность понять о чем идет речь) никто не решился его повторить. Проект на самом деле далеко не тривиальный и достаточно затратный по времени и ресурсам. Один блок питания чего стоит, а главное весит !

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
Гость voevoda
Похоже, что кроме японца, который тут

_https://www.ne.jp/asahi/evo/amp/6c33c/intro.htm

_https://www.ne.jp/asahi/evo/amp/6c33c/report.htm

дал подробное описание этого усилителя (текст на японском, но картинок много да и Гуглепереводчик дают возможность понять о чем идет речь) никто не решился его повторить. Проект на самом деле далеко не тривиальный и достаточно затратный по времени и ресурсам. Один блок питания чего стоит, а главное весит !

на то он и японец))) но вещь интересная...

ну а как вы думаете, импульсник можно использовать???

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
а как вы думаете, импульсник можно использовать???

Можно. У нас на сайте много примеров ламповых усилителей с импульсным питанием. По крайней мере накалы ламп запитать от импульсников сам бог велел.



на то он и японец)))
Кстати, японцы достаточно серьезно относятся к звуку. Не даром из концертных записей разных артистов ценятся сделанные именно в Японии. Публика там требовательна к качеству. И это косвенно может свидетельствовать о том, что доведенный до готового изделия усилитель звучит весьма неплохо. Статья подробная с большим числом предварительных расчетов, чувствуется серьезный основательный подход. Я так думаю, если бы с качеством было что то не то, то этот проект умер бы на этапе макетирования.

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

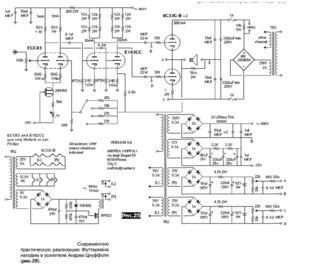

А вот и полностью ламповый вариант...


Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
Гость voevoda

интересная схема...

может кто-то уже собирал похожее и может поделиться своими "впечатлениями" ???

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
интересная схема...

может кто-то уже собирал похожее и может поделиться своими "впечатлениями" ???

В журнале "РадиоХобби" № 4 за 1998 год была статья "Лампы и звук: назад, в будущее или новое - это хорошо забытое старое?", где среди прочих была именно эта схема (стр. 11). Она произвела на меня неизгладимое впечатление, я загорелся и решил повторить этот усилитель. Кстати, на сайте Andrea Ciuffoli есть несколько модификаций схемы _https://www.audiodesignguide.com/otl/. Лампы ECC83 заменил на 6Н2П-ЕВ, E182CC на 6Н6П, трансформаторы на железе от ТС-270 3 штуки и ТС-180, дроссели ДР-2ЛМ, ёмкости на 50 мкФ К-75. Работа продвигалась, и усилитель был размещён в корпусе, передняя панель не смонтирована, блок питания собран на каркасе.

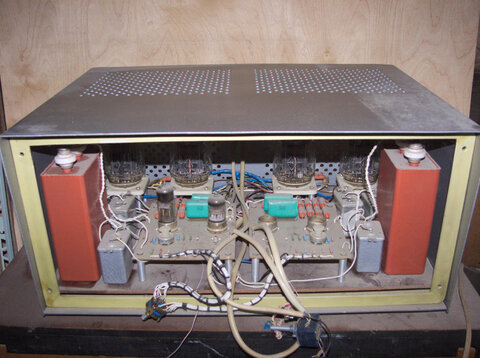

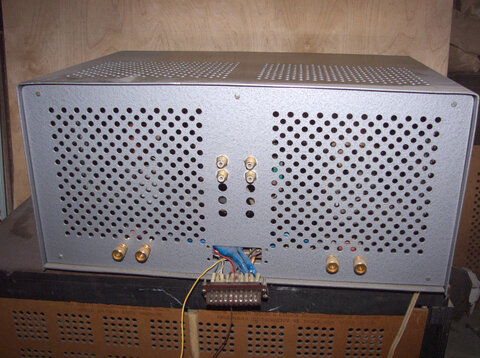

post-7914-1411223709_thumb.jpg post-7914-1411223716_thumb.jpg post-7914-1411223722_thumb.jpg

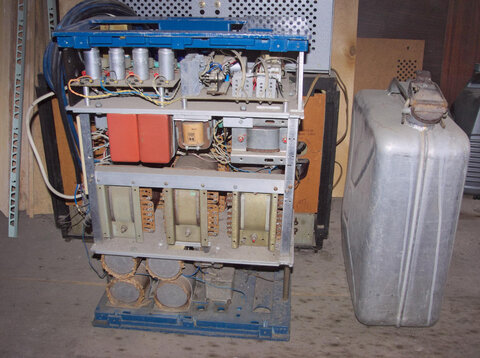

Усилитель получился габаритным, а блок питания ещё и очень тяжёлым. Для масштаба рядом с блоком питания канистра на 20 литров.

Настройка и пробные прослушивания. УНЧ работал на 8 Омные колонки. В цепи обратной связи переключатель на четыре позиции, я добавил ещё одну с резистором на 33 кОм. При прослушивании именно в этом положении переключателя глубины обратной связи звук понравился больше всего. Детали звучания я уже не помню, это было около 10 лет назад. Но помню, что слушал с замиранием сердца, тогда мне всё нравилось. Потом случился переезд на новую квартиру, и тут выяснилось, что для этого усилителя места то и нет. В общем "... или я или ...". Пришлось проект свернуть и отвезти в гараж, где он до сих пор и пребывает, весь забытый и покрытый пылью. В настоящее время довольствуюсь однотактным "малышом" на пентодах 2х10 Ватт. Мощности более чем достаточно, а места занимает значительно меньше, не говоря уже про вес.

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
Гость voevoda

По ходу, за счет уменьшения напруги выростает ток до таких великих цыфр??? Наверно для уменьшением веса по любому нужен импульсник...

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
Гость slaval
По ходу, за счет уменьшения напруги выростает ток до таких великих цыфр??? Наверно для уменьшением веса по любому нужен импульсник...
Собрал давненько уже похожий на Мячинский циклотрон. Вначале БП был импульным. Затем переделал на классику. И не из за качества. Из за ошибки. При таких токах и мощностях выигрыша в размерах БП нет, а охлаждать ИБП уже надо. Трансы торы 3 шт. Усь в классе АВ. Особое внимание ОООС. Информация интересует немногих. Так что в личку.

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
