Гость Andrey Lord

Преобразователь напряжения 12 в +/-27

Рекомендованные сообщения

Гость Andrey Lord

Добрый день, датагорцы.

Вот имеется в наличии два уся на ТДА7294, хочу запитать их от компьютерного БП.

Появилась необходимость в преобразователе. Прошу помощи, откуда хоть начать искать.

И такой вопрос, как будет себя вести усь от питания БП с компа?

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

БП 12 --> ±27 сделать не слишком сложно,

https://datagor.ru/practice/power/1278-rein....-chast-3..html

https://datagor.ru/practice/car-electronics...brazovatel.html

https://datagor.ru/practice/car-electronics...enija-dlja.html

https://datagor.ru/practice/car-electronics...-chto-bylo.html

https://datagor.ru/practice/car-electronics...tl594-dlja.html

но сама постановка задачи вызывает вопросы. Вы усилитель от БП работающего компьютера собираетесь запитывать? Или просто от компьютерного импульсника?

Логичнее выглядит переделать компьютерный БП таким образом, чтобы он сразу выдавал ±27, это достаточно легко сделать.

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
Гость Andrey Lord
БП 12 --> ±27 сделать не слишком сложно,

https://datagor.ru/practice/power/1278-rein....-chast-3..html

https://datagor.ru/practice/car-electronics...brazovatel.html

https://datagor.ru/practice/car-electronics...enija-dlja.html

https://datagor.ru/practice/car-electronics...-chto-bylo.html

https://datagor.ru/practice/car-electronics...tl594-dlja.html

но сама постановка задачи вызывает вопросы. Вы усилитель от БП работающего компьютера собираетесь запитывать? Или просто от компьютерного импульсника?

Логичнее выглядит переделать компьютерный БП таким образом, чтобы он сразу выдавал ±27, это достаточно легко сделать.



Добрый день. Да я хочу питать усь просто от импульсника.



С импульсниками сталкиваюсь первый раз, поэтому помощь мне не помешает. Говорите легче переделать сам импульсник, чем собрать преобразователь? Я готов попробовать. Слушаю вас внимательно. :smile:

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

Во-первых, на каком контроллере ваш импульсник?

Легче всего доработать импульсник на TL494, потому что в нем нет ничего лишнего. Во многих других контроллерах есть слежение за напряжениями питания - при выходе за заданные пределы контролируемых напряжений контроллер просто выключается, поэтому приходится ему их подсовывать.



Трансформатор наматывается с запасом по количеству витков вторички, поэтому напряжения примерно до 28 вольт можно получить даже без перемотки трансформатора, но тогда теряется стабилизация. Если домотать витков, можно и стабилизацию сохранить



Сделайте несколько хороших четких фотографий вашего БП-донора, посмотрим.

И поищите, есть ли у вас ещё старые дохлые БП чтобы их дербанить на запчасти.

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
Гость Andrey Lord
Во-первых, на каком контроллере ваш импульсник?

Легче всего доработать импульсник на TL494, потому что в нем нет ничего лишнего. Во многих других контроллерах есть слежение за напряжениями питания - при выходе за заданные пределы контролируемых напряжений контроллер просто выключается, поэтому приходится ему их подсовывать.



Трансформатор наматывается с запасом по количеству витков вторички, поэтому напряжения примерно до 28 вольт можно получить даже без перемотки трансформатора, но тогда теряется стабилизация. Если домотать витков, можно и стабилизацию сохранить



Сделайте несколько хороших четких фотографий вашего БП-донора, посмотрим.

И поищите, есть ли у вас ещё старые дохлые БП чтобы их дербанить на запчасти.



Наверно это печально, но контролер не на TL494 :smile:

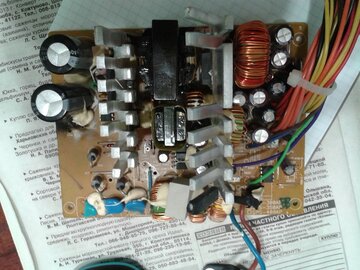

БП сгоревшие другие есть. Вот фото донор.



Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
Наверно это печально, но контролер не на TL494

ну так на какой микросхеме?



Добавлено после раздумий:

Кстати, фотографии лучше не сжимайте, а кидайте в полном размере на какую-нибудь фотопомойку вроде радикал.ру, а сюда ссылки. На крупных фотографиях легче разглядеть мелкие детали.

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
Гость Andrey Lord
ну так на какой микросхеме?



Добавлено после раздумий:

Кстати, фотографии лучше не сжимайте, а кидайте в полном размере на какую-нибудь фотопомойку вроде радикал.ру, а сюда ссылки. На крупных фотографиях легче разглядеть мелкие детали.

там стоит две маленькие 8-контактные мс:

1. та, что ближе в конденсаторам сетевым - UC3843BN

2. та, что ближе к куче проводов - DWA102



_https://s018.radikal.ru/i505/1408/f9/2cb79b4de5c7.jpg

_https://s014.radikal.ru/i327/1408/67/59a3efa8f4ae.jpg

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
БП сгоревшие другие есть. Вот фото донор.

Не буду влезать - поквакаю, и в тину.

На мой взгляд, не надо брать для переделки сгоревшие блоки питания - они что, заработают после перемотки трансформатора?

А чтобы отремонтировать БП, надо в них разбираться, да и неисправности бывают "хитрые".

ИИП не так просты, как кажется.

Чтобы в них чуть-чуть начать разьираться, можно отремонтировать несколько штук, тогда будет проще передеоывать. Проще найти (купить) самые старые БП, можно даже АТ, а не АТХ.

Литературы по этой теме достаточно.

Но надо не забывать про технику безопасности!!!

Осциллограф не обязателен, но весьма желателен.

И ещё. Точные схемы ваших БП вы НЕ НАЙДЁТЕ! Поэтому в схемотехнике надо разбираться...

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

UC3843BN это дежурка, она нам не интересна

DWA102 это оно. Даташит найти не реально, ну и хрен с ним.



Таакс, смотрим внимательно:

1) с линиии 12 вольт к микросхеме должно приходить питание

2) с той же линии 12 вольт должно приходить напряжение для обратной связи на одну из ножек через резисторный делитель.



Найдите на плате такую цепь: с 12 вольт резисторный делитель, с середины этого делителя дорожка на одну из ножек микросхемы (не знаю какую, ищите). Выпаиваете резисторы, измеряете номиналы, нижний запаиваете обратно, вместо верхнего впаиваете резистор чуть меньшего номинала. Просто чтобы убедиться, после включения на выходе вместо 12 вольт должно быть несколько меньше.



Вообще не торопитесь с этим. Мне бы не помешала крупная четкая фотография участка платы вокруг микросхемы и с обратной стороны тоже.



И осторожнее с высокими напряжениями!

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
Гость Andrey Lord
Не буду влезать - поквакаю, и в тину.

На мой взгляд, не надо брать для переделки сгоревшие блоки питания - они что, заработают после перемотки трансформатора?

А чтобы отремонтировать БП, надо в них разбираться, да и неисправности бывают "хитрые".

ИИП не так просты, как кажется.

Чтобы в них чуть-чуть начать разьираться, можно отремонтировать несколько штук, тогда будет проще передеоывать. Проще найти (купить) самые старые БП, можно даже АТ, а не АТХ.

Литературы по этой теме достаточно.

Но надо не забывать про технику безопасности!!!

Осциллограф не обязателен, но весьма желателен.

И ещё. Точные схемы ваших БП вы НЕ НАЙДЁТЕ! Поэтому в схемотехнике надо разбираться...

никто и не говорит делать сгоревшие БП. Сгоревшие нужны только для запчастей. Фото рабочего БП было в рабочем состоянии.

Изменено пользователем Andrey Lord

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
Сгоревшие нужны только для запчастей. Фото рабочего БП было выше.

Не нужны к исправному БП сгоревшие БП для запчастей!!

Во-первых, можно взять со сгоревшего дефектные детали и получить гемморой.

Во-вторых, при увеличении выходных напряжений нужны заведомо исправные и ДРУГИЕ детала, которых в сгоревших блоках уж точно нет.

Примеры: в любых БП конденсаторы на выходе больше чем на 16 В не ставят, а вам нужны вольт на 50.

Та же проблема с выпрямителями - они нужны на бОльшее напряжение.

Старые конденсаторы вообще ставить рмсковано.

Повторяю, надо найти древние блоки, пусть даже фирмы Жуйсам дядюшки Ляо. В древних БП минимум деталей, а все ответственные детали всё равно лучше заменить. Важно только, чтобы трансформаторы были достаточной мощности. Схему низковольтной части по любому рисовать надо и прореживать, а это много проще, когда деталей немного.

Даже в этом случае затраты времени весьма велики.

Успехов!

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
Гость Andrey Lord
UC3843BN это дежурка, она нам не интересна

DWA102 это оно. Даташит найти не реально, ну и хрен с ним.



Таакс, смотрим внимательно:

1) с линиии 12 вольт к микросхеме должно приходить питание

2) с той же линии 12 вольт должно приходить напряжение для обратной связи на одну из ножек через резисторный делитель.



Найдите на плате такую цепь: с 12 вольт резисторный делитель, с середины этого делителя дорожка на одну из ножек микросхемы (не знаю какую, ищите). Выпаиваете резисторы, измеряете номиналы, нижний запаиваете обратно, вместо верхнего впаиваете резистор чуть меньшего номинала. Просто чтобы убедиться, после включения на выходе вместо 12 вольт должно быть несколько меньше.



Вообще не торопитесь с этим. Мне бы не помешала крупная четкая фотография участка платы вокруг микросхемы и с обратной стороны тоже.



И осторожнее с высокими напряжениями!



Сергей, давайте сделаем так. Лучше уж скажите модели БП с TL494 (может попадались), я постараюсь обзавестись искомыми БП и будем дальше думать. Как на это смотрите?

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
