Переделка индикатора фазы 220 Вольт

Рекомендованные сообщения

Гость Andrey Lord

Добрый день.

Возможно ли переделать индикатор фазы 220В так, чтобы вместо его родной лампочки( или как там ее неонки) поставить светодиод, потому что на солнце родную лампочку не видно?


Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
Гость alx25v

Можно конечно, свехяркий светодиод со встречно-параллельным диодом и 2 резистора впослед по 100-200 кОм.

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

Александр, помоему плоховатый совет. Точно не шандарахнет? :smile: :smile:

У сверхъярких светиков часто очень узкий угол излучения, нужно как-то обзор улучшить или рассеивание.



[OFFTOP]

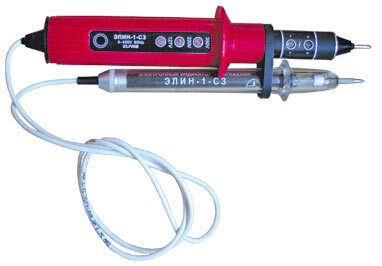

Помоему, самые безопасные, точные и надежные индикаторы - двухполюсные.

Что старинные типа УНН-10, ПИН-90 и т.п., что новьё иностранное.

индикатор.jpg индик2.jpg индик3.jpg

[/OFFTOP]

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
... потому что на солнце родную лампочку не видно

Самый простой способ - слой матовой прозрачной плёнки. Улучшает контрастность в несколько раз.

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
Гость ruberoidd

Вспомните старые отечественные индикаторы. Там неонка сидит в непрозрачной ручке индикатора с небольшым окошечком. При использовании на солнце достаточно отвернуть окошечко от солнца и всё видно. Сейчас имеются индикаторы не только со световой индикацией, но и со звуковой, а это самый лучший вариант для "солнечных" работ.

И по теме светодиодов. Ток яркого светодиода, если не ошибаюсь, где то миллиампер 15 -20. Если такой ток пропустить через человека (а именно это и происходит в случае с обыкновенным индикатором), то он уже должен ощущаться, будет подёргивать от такого индикатора. Если только строить схему со своим питанием и с усилением. Что, имхо, нафиг не нужно, проще купить. Цена вопроса - рублей сто.

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
Возможно ли переделать индикатор фазы 220В так, чтобы вместо его родной лампочки( или как там ее неонки) поставить светодиод, потому что на солнце родную лампочку не видно?

Андрей!

Самое главное для пробника - БЕЗОПАСНОСТЬ, тем боле, что вы будете его совать в высокое опасное для жизни напряжение и браться за него пальцем, чтобы ток протекал через ваше тело по опасному пути через сердце!!!

Поэтому наиболее безопасны пробники в посте Datagor.

Поэтому же, лучше сохранить родной резистор в отвертке, а заменить только неонку, при этом надо обеспечить контакты и исключить опасное для жизни замыкание.

Кроме того неонка светит во все стороны, а светодиод направленно - надо будет поворачивать его к себе.

Ток свечения неонки крайне мал, а светодиода начинает светиться при гораздо бОльшем токе.

Значит можно прохлопать опасное напряжение, если вы стоите на хорошем изоляторе, а с неонкой это маловероятно.

Вместе с тем мне по случаю попались яркие светодиоды (не покупал), при токе 5 мА они освещают комнату (ночью). При токе 10 мА (точно уж не помню) на них нельзя смотреть -несколько стоящих рядом сливаются в пятно, глазам непрятно (с расстояния 2...3 метра).

При токе 1...2 мА они светятся весьма заметно.

Но измерял, но думаю у неонки ток на порядок меньше.

Так что надо найти подобные яркие или сверхъяркие светодиоды, посмотреть как они будут светиться и т. п.

Но думаю, что овчинка выделки не стоит, лучше уж самодельный пробник с автономным питанием и тот же сверхъяркий светодиод.

Раз Вы задаете подобные вопросы, значит есть риск, что сделаете опасную конструкцию, так что лучше не надо.

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
Гость alx25v

Вот мой тройник с индикацией

Резисторы по 150кОм, ток через светик 0,7ма, ночью комнату освещает, (видно пятно на стене).

Фотографировал днём.




Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

Я фазу определяю мультиметром, режим измерения - V AC , один щуп висит в воздухе другой как пробник,

на фазе показывает 13V на нуле 0,5V. Хорошо видно на солнце и не шандарахнет. :-)

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
