Помогите опознать ШИМ контроллер

Рекомендованные сообщения

Приставка DVB-T2, Tokira TV-1158T2. После грозы, вышел волшебный дым, вместе с корпусом ШИМ. Схему не нашел.

Цоколевка.

1 - GND

2 - Vcc

3 - резистор на землю

4 - Vfb

5,6 - N.C.

7,8 - DRAIN

Корпус DIP-8

Вопрос, что за микросхема?

Изменено пользователем elektrik

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

А обвязка какая? Это микруха "все в одном" типа ТОР_swich или же это просто шим с внешним силовым транзистором?

Может какой нибудь из этих младших ТОР свичей и можно воткнуть вместо погоревшей чуток обвязку изменив под даташит?



_https://www.powerint.com/sites/default/files/product-docs/top242.250.pdf

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

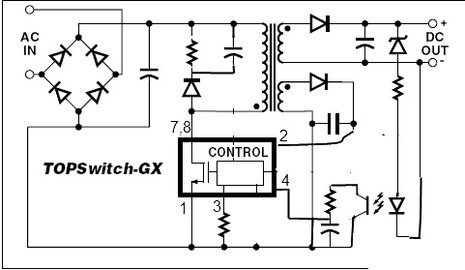

Обвязка примерно такая




Микруха все в одном. Воткнуть другую можно, но лениво, это всегда успею.



На третьей ноге не кондер, а резистор. В первом посте исправил.

Изменено пользователем elektrik

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
Гость akl123

Здесь таблица . Не раз помогала.

_https://remont-aud.net/ic_power/

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

Видел, к сожалению не помогла. :smile:

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

_https://www.dz863.com/downloadpdf-xgbsbsxgzhcf-VIPER20DIP.pdf



не оно?



TNY275PN Еще такая штука встречается часто



_https://www.alldatasheet.com/view.jsp?Searchword=TNY275

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

К сожалению не оно. Андрей привел ссылку на отличную таблицу, в ней собраны все ходовые ШИМы, но моего нет. По цоколевке, лучше всего подходит Viper17. Если никто не подскажет точнее, попробую приспособить ее.

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

Вот сейчас на плате питания монитора обнаружил микруху DM0365R - по моему это оно. По крайней мере по цоколевке ближе всего.

_https://pdf1.alldatasheet.com/datasheet-pdf/view/82434/FAIRCHILD/FSDM0365RL.html

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

Близко, но не оно, у нее Vfb на 3-й ноге, а у меня на 4-й, ну и еще кое-какие отличия есть, Viper17, ближе, там только 5 ногу на массу посадить. Вообще угадать трудно, может у кого схема есть, или приставка такая. Посмотрите если не трудно.

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
