Подключение газоразрядного индикатора к PIC

Рекомендованные сообщения

Гость romzone

Добрый день, друзья!

Собираю схему на PIC в которой используется светодиодная индикация. Хочу вместо светодиодов подключить газоразрядные индикаторы (типа ИН-1). Так как у них высокое напряжение, возник вопрос как правильно их включить в цепь.

Буду очень признателен за помощь, с конкретными примерами. Спасибо!

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

Хмм... это, имхо, не самые лучшие индикаторы для этой цели. Там каждая цифра - отдельный потребитель, который нужно включать своим высоковольтным (200В) ключом. То есть как минимум на каждый индикатор нужно десять полевиков (ну или кому что нравится). И сдвиговые регистры, иначе у микроконтроллера на всё это ножек не хватит. И если программа уже написана под семисегментные индикаторы, придется её переписывать

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

К155ИД1 Ы? :smile:

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

К155ИД1 только 60 вольт, емнип...

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
Гость romzone
К155ИД1 Ы? :smile:

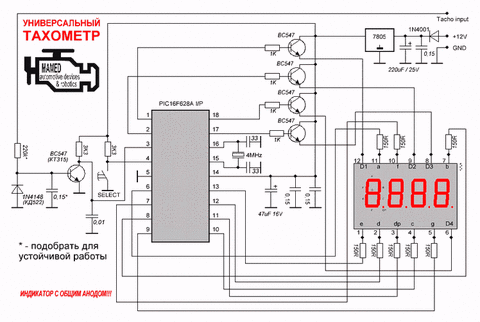

Схема:






Если ставить дешифратор, надо переписывать прошивку, что я сделать не смогу к сожалению.







Добавлено после раздумий:

Хмм... это, имхо, не самые лучшие индикаторы для этой цели. Там каждая цифра - отдельный потребитель, который нужно включать своим высоковольтным (200В) ключом. То есть как минимум на каждый индикатор нужно десять полевиков (ну или кому что нравится). И сдвиговые регистры, иначе у микроконтроллера на всё это ножек не хватит. И если программа уже написана под семисегментные индикаторы, придется её переписывать



Можнно 4 полевика на катоды или всего 10 на все 4 индикатора запаралелив аноды





Добавлено после раздумий:

Может ли пойти как ключ твердотельное реле?

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
Если ставить дешифратор, надо переписывать прошивку, что я сделать не смогу к сожалению.

Если нет возможности поменять прошивку, то ИН-ки вы не подключите- совсем другой принцип работы. Как альтернатива светодиодным индикаторам - сегментные же индикаторы ИВ, они и красного цвета бывают.

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
