Гость daomsk

Автомат плавного включения ламп накаливания

Рекомендованные сообщения

Гость daomsk

В ж-ле Радио №1 2005г стр. 41, приведена схема:


Работает хорошо, транзистор греется очень мало. Но появился вопрос: для подключения люстры, надо 2-3 таких уст-ва. Возможно ли создать такую схему, чтобы не подключать тупо 2-3 платы, а объединить их в одну, используя общие детали (все, кроме моста и мосфета)?

Что-то не могу сообразить, как это сделать (если возможно, конечно) :smile:

Может, кто-то собирал такие схемы? Подскажите, плиз!

Спасибо,

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

Если вы немножко поанализируете работу схемы = это трехполюсник - то поймете, что ваша идея в корне не катит... на каждую лампу или группу - своя индивидуальная защита. физически их можно выполнить на одном куске текстолита к примеру. Но даже практически удобно подключить раздельно в стакан люстры.

Изменено пользователем andrew_spb

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
... для подключения люстры, надо 2-3 таких уст-ва.
Всмысле, если лампы в люстре подключены группами и коммутируются несколькими выключателями?

Если именно это вы имеете ввиду, то на каждую группу ламп потребуется отдельное устройство целиком.

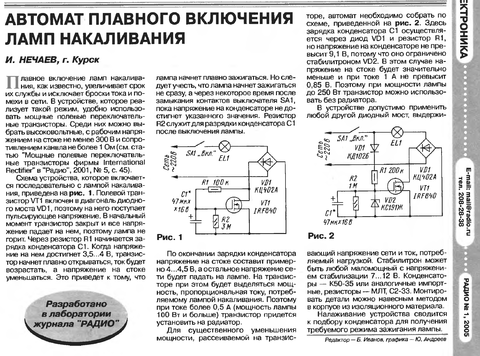

Схемку нашел у себя в библиотечке:




Вопросы у меня:

1) Транзистор у вас без радиатора мало греется? С какой нагрузкой (общий ваттаж ламп)?

2) Можно несколько фоток, чертеж печатки (если дедали), внесенные вами изменения в схему?

3) Устанавливается это вариант схемы (со стабилитроном) только в потолочный стакан люстры? В выключатель никак?

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

Александр, по хорошему лампочки накаливания надо и отключать плавно - тоже ведь перепад температур. Но тогда плата должна из люстры переехать в выключатель, т.к. во время плавного отключения схеме всё ещё нужно питание.

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
Гость daomsk
Вопросы у меня:

1) Транзистор у вас без радиатора мало греется? С какой нагрузкой (общий ваттаж ламп)?

2) Можно несколько фоток, чертеж печатки (если дедали), внесенные вами изменения в схему?

3) Устанавливается это вариант схемы (со стабилитроном) только в потолочный стакан люстры? В выключатель никак?

- Мощность ламп - 180W(3*60), палец еле ощущает тепло мосфета после 30 мин. работы (~40-45 гр.). Правда, сперва грелся до кипения, но оказался виноват китайский мосфет - Rds оказалось около 30 Ом! Вылечил заменой транзистора.

- Фотки не получится сделать, только если печатной платы - рабочий экз. залит коричневым герметиком для изоляции. Печатка и схема есть, могу выложить (сделано в EAGLE), если надо.

- У меня стоит позади выключателя, размер 33*33*8 мм



Детали - IRF840, BZX55, 1N4004, RS205 (BR310, W06M - зависит от суммарной мощности ламп и от наличия в магазине).



Добавлено после раздумий:

Но тогда плата должна из люстры переехать в выключатель, т.к. во время плавного отключения схеме всё ещё нужно питание.

Не понял :smile: ?

Изменено пользователем daomsk

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
Александр, по хорошему лампочки накаливания надо и отключать плавно - тоже ведь перепад температур. Но тогда плата должна из люстры переехать в выключатель, т.к. во время плавного отключения схеме всё ещё нужно питание.

Когда лампа выключена, ее сопротивление очень мало, поэтому при включении происходит бросок тока, и вследствии чего очень быстрый разогрев, при выключении такого эффекта нет и лампа остывает относительно медленно в следствии тепловой инерции.

В выключатель как правило заходит два провода, один питание, второй на лампу, таким образом в выключателе нет питания для схемы. Проблема конечно решаемая, но проще схемку в люстру запихнуть.

Изменено пользователем elektrik

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
Гость jank5

Всё украдено до нас:

https://datagor.ru/practice/power/1081-plav...henie-lamp.html

Нечто подобное делал в 1997 году, три экземпляра девайса отработали без замечаний больше десяти лет, до смены ламп накаливания на ККЛ. Балластный резистор (R7 в схеме Николая) ставил из 2-х двухваттных.

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

Виталий, почему "Всё украдено до нас"?

Ничего общего не нахожу. Тут схема на одном полевике, там навороченка на 40 деталях да еще с тиристором и со всеми вытекающими.

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
Гость daomsk
Тут схема на одном полевике, там навороченка на 40 деталях да еще с тиристором и со всеми вытекающими.



Да, на печатку этой схемы войдут как раз 4 шт. с полевиком ;--))

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
Гость jank5

Сергей yamazaki посоветовал как включать, так и выключать лампы плавно - на сайте есть статья на эту тему с готовой печатной платой, "всё украдено до нас" относилось к этому.

В схеме https://datagor.ru/practice/power/1081-plav...henie-lamp.html функциональная часть - отвечающая именно за плавное включение / выключение - слева от VS1. Расширение функционала выключателя неизбежно ведет к увеличению числа компонентов. Силовую часть можно выполнить на полевике, слегка подправив печатку.

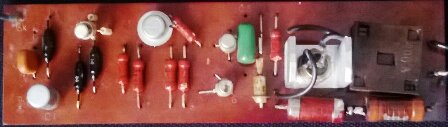

У меня, из-за конструктивных особенностей квартиры, вопрос минимизации платы не стоял - 40 х 140 мм:


На плате видны следы использования переключателя с тремя лампами по 150 ватт. Две платы были с КУ202, одна с каким-то польским тиристором. Никто не запрещает использование SMD.

Ну и не маловажное - помимо непосредственной пользы в виде экономии денежных средств, плавное включение / выключение света производит неизгладимое впечатление на далеких от паяльника гостей, начиная от "ух ты!" до "Вань, я такую же хочу!".



Конечно, можно впарить какую-нибудь Атмегу и управлять художественным свистом...

Изменено пользователем jank5

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
