Преобразователь

Рекомендованные сообщения

Гость кр аб

Нарисуйте простейшую схема пр. с 24в на 12в нагрузка будет 5-20вт Или дайте ссылку

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

такую нагрузку потянет LM317, включенная по даташитной схеме


Правда, при потреблении 20Вт и таких напряжениях на входе и выходе теплорассеивание будет на пределе возможностей микросхемы. Радиатор довольно большой понадобится. Чтобы не грелось, лучше сделать что-то импульсное, тут очень много вариантов, но они все будут сложнее. Какую-нибудь LM2678 можно запрячь, много решений понижающих преобразователей у Maxim, Linear, TI.

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

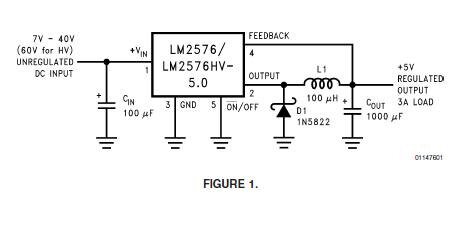

Легкий тепловой режим, высокий КПД:


В вашем случае микросхема на 12в или Adj-исполнение.

Изменено пользователем metrolog

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

Анатольевич, поиском пользуйтесь на форуме. Тема 100 раз поднята, раскрыта и закрыта.

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
Гость кр аб
Легкий тепловой режим, высокий КПД:


В вашем случае микросхема на 12в или Adj-исполнение.

собрал заработала с первого разу подвел немного конденс из за размера не поместился в один корпус

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
Гость
Эта тема закрыта для публикации сообщений.
