Vaskeee_93

Двухтакт 6П14П

Рекомендованные сообщения

Всем доброго времени суток! Собрал по этой статье усилок:

_https://nice.artip.ru/dvuhtaktnyy-ultralineynyy-unch-na-el84-6p14p

Выходник - ТАН27 - 127 / 220 - 50

Играет хорошо, но не выдаёт положенную ему мощность. Пробовал играться с обмотками - не помогло.

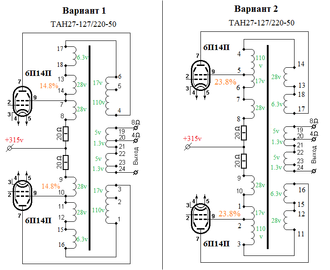

Ниже привожу что имею у себя на схеме, схемы обмоток выходника (в процентах - отвод на экранную сетку: согласно статьи должно быть 25%), полученную чистую мощность, и искажения при перегрузке (желтым - должно быть; зелёным - есть):




Частота сигнала - 100Гц

Первый вариант выходника - из статьи, второй - мой

Изменено пользователем vaskeee_93

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

Похоже что маловата индуктивность первичной обмотки. Я прикинул, получается в вашем варианте суммарное напряжение для 50Гц для вашего варианта включения - 190 Вольт, а для оригинала - 220 В. Т. е. в оригинальном включении кол-во витков в первичке явно больше чему вас. Для того, чтобы убедится в правильности моих предположений - посмотрите форму синусоиды на 500 Гц, а не на 100. Если форма будет нормальной - то значит точно мала индуктивность первички.

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

Сейчас увы проверить не могу, как приеду домой - проверю и отпишусь.

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

Прошу прощения, в 3-й картинке неправильно указал напряжение на выходе для 4 Ом для первого варианта. Должно быть 6.2В


Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

Тема закрыта. Усилитель собран.

Ниже ссылки на фото:

_https://savepic.su/4117948.jpg

_https://savepic.su/4118972.jpg

_https://savepic.su/4119996.jpg

Изменено пользователем vaskeee_93

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

А что было и как было поборото?

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

Так и оставлена мощность 12Вт 8Ом. Нигде советов дельных не нашел, а те кто пытались помочь - сказали что больше 12Вт с неё ну никак не снять.

Но удивило вот что: на 6П14П с этой схемы я таки снимаю 12Вт, а вот EL84 при этих же условиях больше 10 не отдаёт (вплотную до начала искажений).

Благо у меня колонки хорошей чуйкой обладают, так что мне этой мощности хватит на две головы выше необходимого :smile:

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
Гость kdtp
Так и оставлена мощность 12Вт 8Ом. Нигде советов дельных не нашел, а те кто пытались помочь - сказали что больше 12Вт с неё ну никак не снять....

Для того, что бы получить мощность порядка 17 – 18 Ватт, нужно изготовить «правильный» выходной трансформатор! Из личного опыта (правда, для гитарного усилителя) – при анодном питании 315 Вольт, на выходе 6П14П (ВП приёмка, подобранная пара), без ОС и УЛ, выходной трансформатор на железе от ТС 90-2, Raa = 8000 Ом, нагрузка 8 Ом –ВЫХОДНАЯ МОЩНОСТЬ УСИЛИТЕЛЯ = 17,6 Ватта.

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
