Гость Dimon.even

Система 2.1 из барахла. ПОМОГИТЕ

Рекомендованные сообщения

Гость Dimon.even

Доброго времени суток!!! Обращаюсь к профессионалам за помощью. Вопрос вообщем состоит в том, как собрать систему 2.1 ( два сателита и сабуфер) из старого барохла такого, как старые колонки (служившие мне верой и правдой ) 2.0 post-19360-1387617843_thumb.jpg.

От колонок осталась плата и трансформатор.

Плата 1) суммарная выходная мощность 16 ватт; (два канала)

2) диапазон частот 80 - 20 000 Гц;

3) настройки: питание, громкость, тональность (тембр), 3D (вкл./выкл.);

4) линейный выход, наушники.

Трансформатор: output-ac 15V \ 0.8A

И плюс ко всему буферная колонка 70W

Возможно ли из данного барохла собрать 2.1 систему для ПК ?

Может что то дополнительно спаять нужно.

Помогите если есть возможность хотя бы инструкцию как это можно сделать.

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
Гость Dimon.even

Если нужно более подробно спрашивайте !

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

В сателлитах динамики сдохли? Вот с этого и надо начать.

Только учтите, из барахла обычно барахло и получается. Поэтому чем лучше будут динамики, тем лучше будет результат.

Изменено пользователем yamazaki

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
Гость Dimon.even
В сателлитах динамики сдохли? Вот с этого и надо начать.

Только учтите, из барахла обычно барахло и получается. Поэтому чем лучше будут динамики, тем лучше будет результат.



Динамики от старости пришли в негодность ( порвались ) . А корпус просто сломали при неких обстоятельствах. И в итоге осталась одна плата , она рабочая оба канала работают исправно.

И просто желание появилось еще туда саб подсоединить .

Я думал купить усилитель МастерКит для саба какой-нибудь, но вопросом для меня стало как его подключить к плате.







Добавлено после раздумий:

Динамики, автомобильные были давно переоборудованные под домашние.

Это HERTZ 180W 4 Om каждая

А сабуфер 70W 8Om достался от старой системы 2.1 ( это единственное, что от неё осталось)



Добавлено после раздумий:

Под барахлом я подразумеваю, то что есть в наличие дома.

Но если что то нужно купить, это не проблема главное что не очень дорого!

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

Значит саб полностью пассивный? Усилитель мастеркитовский придётся дополнить фильтром, который будет срезать частоты выше заданной границы. На сателлиты попробуйте раздобыть пару HiVi M3N - они звучат гораздо лучше, чем можно ожидать при их стоимости.



Добавлено после раздумий:

Упс, поторопился с рекомендацией динамиков

Если динамики уже есть, нужны корпуса.



Добавлено после раздумий:

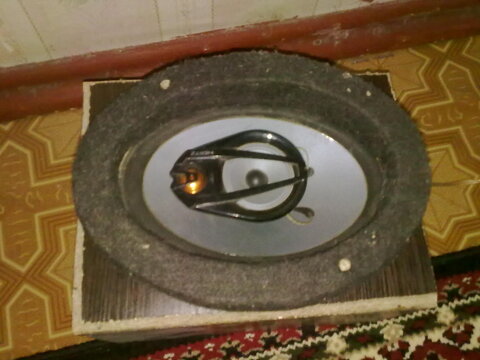

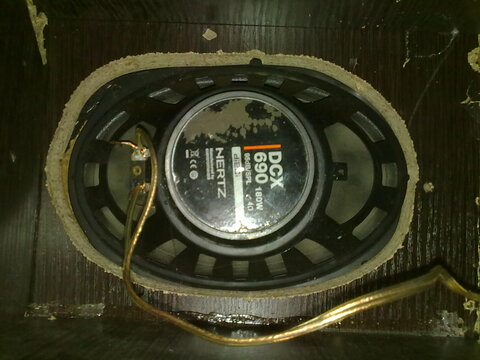

HERTZ 180W 4 Om это коаксиальные динамики? Фотографию можно?

Изменено пользователем yamazaki

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
Гость Dimon.even

Значит саб полностью пассивный? Усилитель мастеркитовский придётся дополнить фильтром, который будет срезать частоты выше заданной границы. На сателлиты попробуйте раздобыть пару HiVi M3N - они звучат гораздо лучше, чем можно ожидать при их стоимости.



Добавлено после раздумий:

Упс, поторопился с рекомендацией динамиков

Если динамики уже есть, нужны корпуса.







Прошу прошения за качество (телефон)

Корпуса для них в рабочем процессе, занимаюсь ими.



Добавлено после раздумий:

А вот это САБ





Добавлено после раздумий:

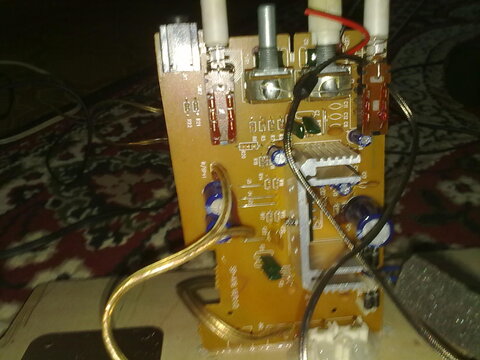

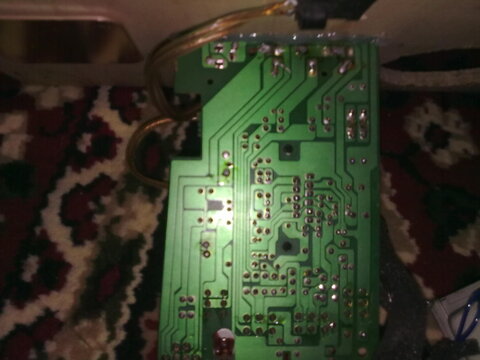

И ко всему прочему вот фото платы :post-19360-1387630917_thumb.jpgpost-19360-1387630924_thumb.jpg



Для колонок я хотел попробывать использовать УНЧ МастерКИТ на TDA 8560Q ( 2 X 40 ) но стала проблема с питанием



Добавлено после раздумий:

Вот еще нашлось 2 микросхемы TDA 2004.

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

Вот с сабом возможны проблемы

Поскольку не известны TS-параметры динамика, нужно либо измерить их, либо разузнать размеры оригинального ящика. Либо делать ЗЯ, но это будет существенно слабее басить.

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
Гость Dimon.even
Вот с сабом возможны проблемы

Поскольку не известны TS-параметры динамика, нужно либо измерить их, либо разузнать размеры оригинального ящика. Либо делать ЗЯ, но это будет существенно слабее басить.





В наличие есть мультиметр! Им измерить можно?

Или я так понимаю это серьёзный вычислительный процесс?

Изменено пользователем Dimon.even

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

Вот таким девайсом можно

https://datagor.ru/practice/loudspeakers/17...all-in-one.html

мультиметром тоже можно (лучше всего стрелочным), но методика довольно сложная

_https://cxem.net/izmer/izmer50.php

В качестве генератора можно использовать звуковую карту компьютера и программу, генерирующую синусоиду.

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
Гость Dimon.even
Вот таким девайсом можно

https://datagor.ru/practice/loudspeakers/17...all-in-one.html

мультиметром тоже можно (лучше всего стрелочным), но методика довольно сложная

_https://cxem.net/izmer/izmer50.php

В качестве генератора можно использовать звуковую карту компьютера и программу, генерирующую синусоиду.





Проще ни как? Мне с этим недельку возится придется, но ладно разберусь !

А что касается электроники ? Как быть ?

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

Вся необходимая электроника есть среди мастеркитовских наборов. Можно и самостоятельно спаять - в интернете схем сабвуферных фильтров море.

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
Гость Dimon.even
Вся необходимая электроника есть среди мастеркитовских наборов. Можно и самостоятельно спаять - в интернете схем сабвуферных фильтров море.





Самый главный вопрос в том, как сабуфер подключить к плате имеющейся .

У неё два канала, третьего нет.

Или можно на входе разветвить каналы,?

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
