Планшет Sanei A10, деталь smd А02ЕВ

Рекомендованные сообщения

Гость kulverstukas

Поискал по инету, не нашел детальку по надписи, прошу помощи.

Предыстория: начала дохнуть батарея в SANEI, заказал, приехала. Открыл планшет, решил зарядить старый аккумулятор (напряжение 2.7 В) соединил его непосредственные выводы к регулятору напряжения (лм2596), выставил ток 400 мА померил напряжение 3,9 В жду... Дождался пока не стало 100 мА решил чуть прибавить. добавил до 300 мА меряю напряжение 4,3, только хотел уменьшить (нет бы отключить акк от устройства) и вижу дымок легкий от одной деталюшки.

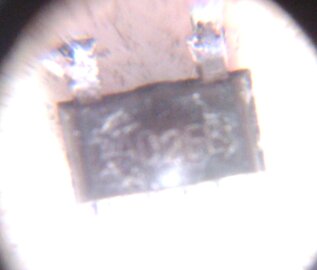

На детальке надпись А02ЕВ корпус so23-5 post-3191-1384431620_thumb.jpg

post-3191-1384431634_thumb.jpg На фото обозначил такую же детальку и место откуда выпаял вздувшуюся. Включаться планшет не желает без этой железки. Если нумерация с правого верхнего угла по детали на фото всей платы (точка стоит там) то щупы (4+ 5- =3,7В) (4+ 1- 3,9В) (4+ 2- 3,9В) (4+ 3- 3,8В) если между пятым и остальными мерить, то нет напряжения

Изменено пользователем kulverstukas

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
Гость aaallleeexxx

Доброго времени суток! Сталкивался я тоже с определением названия такой детали. Выяснил, что это стабилизатор, причем они бывают 2 видов: регулируемый и с фиксированным напряжением на выходе. В моем случае пациентами были портативные DVD, на плате они выполняли роль питания процессора +3,3В и +1,8В. Я подозреваю что в вашем случае они тоже дают 2 питания на процессор. Вам необходимо проверить выходное напряжение рабочего стабилизатора (щупы мультиметра на GND и на катушку), затем перепаять стабилизатор А02ЕВ на место сгоревшего(ПРИ УСЛОВИИ ЧТО НАДПИСЬ НА ЭТИХ МИКРОСХЕМАХ 100% ИДЕНТИЧНА!!!!!!!!) и снова замереть выходное напряжение (по возможности замерьте напряжения на всех ногах от GND перед перепайкой и после установки на место сгоревшего стабилизатора). Затем напишете, что получилось и я помогу подберать вам название аналога...

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
Гость kulverstukas

Дошел я до планшета. и прошу теперь помощи, вродебы тянул аккуратно, вобщем оторвал 2 ноги (использовал фен-паяльник) но раньше им не паял, теперь одинаковых микросхем не осталось. надписи 100% идентичны! это же видно по фото! так что пиши уж догадки, буду пробовать. Спасибо!

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
Гость kulverstukas

Кажется нашел.

original the NS "LM7131BCM5X package SOT23-5 the silk screen A02B

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
Гость kulverstukas

Все оказалось проще! После долгих поисков, зашел на aliexpress, в поиске забил сокращение и О ЧУДО! Китайцы продают детальку прямо по сокращению на корпусе, а не по полному названию изделия.

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
Гость ancle-fedor

1. У вас контроллер питания марки AXP209 - штука достаточно капризная и нежная, тоже не факт, что жив остался после короткого по вторичным цепям.

2. М/сх ставьте ТОЛЬКО сразу обе, никаких замеров поодиночке.

3. Думаю, если нет опыта ремонта подобной техники и надлежащего оборудования, все же будет лучше отнести планшет в мастерскую.

p.s. батарея начала дохнуть спонтанно (вчера буквально держала день, сегодня - пару часов)? Если так, изначальная проблема на 90% в контроллере питания. Ну и цепь зарядки нелишне бы глянуть.
