Гость Rinatos66

заземлить вторичку ТВЗ?

Рекомендованные сообщения

Гость Rinatos66

Объязательно ли надо заземлять вторичку выходного ТВЗ при ООС ? и без?

Изменено пользователем Rinatos66

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

С ООС заземление обязательно.

Без ООС не обязательно. Почитайте тут _https://hiend.borda.ru/?1-0-0-00000411-000-0-0-1371381315

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
Гость Rinatos66

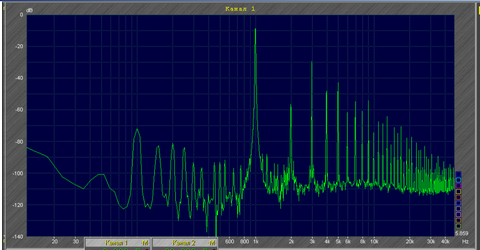

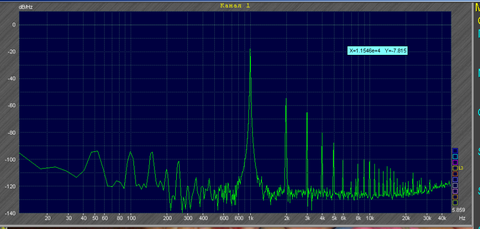

а если при введении ООс с выхода на катод первого каскада усилитель не возбуждаеться и звук при этом улучшаеться и второй конец не заземлён на шину ? в SE цепляю второй конец от вторички на шину звук мутнеет и на шмелёве волнистость появляеться в районе 100-800гц



Изменено пользователем Rinatos66

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
а если при введении ООс с выхода на катод первого каскада усилитель не возбуждаеться и звук при этом улучшаеться и второй конец не заземлён на шину ?

Если это так, то и оставляйте в таком виде.

В приведённой мной ссылке одному форумчанину понравилось: "Самый лучший вариант у меня получился, если заземлять не нулевой вывод, а 16омный. Причем не накоротко, а через 100ком, зашунтированный пленочным 0,47μF." Почитайте ветку форума, узнаете ещё много способов как улучшить звук. :smile:



...и на шмелёве...

Это кто?

Изменено пользователем Vovan bk

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
Гость Rinatos66

Измерительный коплекс..

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

-https://www.radioway.ru/2007/07/kompyuternyi_izmeritelnyi_kompleks_.html

-https://shmelyoff.nm.ru/

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

Что-то непонятно...При введении ООС уменьшается усиление и искажения (гармоники, которые прекрасно видно и на "шмелеве" и в спектралабе и еще в других прогах). Что такое "звук улучшается" при подсоединении ООС с одного конца вторички? Есть ли какие-то отличия на экране?

в SE цепляю второй конец от вторички на шину звук мутнеет и на шмелёве волнистость появляеться в районе 100-800гц

Может, фазировка неправильна? Возникает положительная связь и генерация.

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
Гость igor1969

Я всегда заземляю вторичку, если даже не использую ООС, заземление - это спасение аккустики, да и безопасность. Заземляю всегда минусовой выход вторички. Нахожу так: На выход подсоединяю динамик, проверенный заранее по + и - делаю уровень громкости в среднее положение, а к входу подсоединяю кратковременно 1,5 вольтовую батарейку, минусом к земле и смотрю ход диффузора, если при подсоединении батарейки он пошел наружу, значит полярность подсоединения правильная, если наоборот - то меняю. Так легко нахожу плюс и минус на вторичной обмотки ТВЗ.

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
Гость Rinatos66

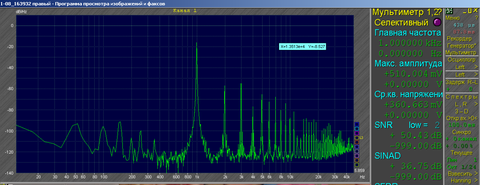

Я тоже заземляю всегда вторичку ТВЗ , но сейчас при заземлении ,,замутняеться звук ,, видно на графиках выше в области 100-800-гц там где ниже забор - без заземления, ОООс подключаю так -по уменьшению мощности как на слух так и по Шмелёву видно поцепил упала значит правильно . Вот график 6н8с 2 каскада - выход 6с4с, Ua- 3- ком на 8 ОМ Рвых-2,7ват . C ООС и без заземления второго конца, при этом шум появляеться в динамике ,когда заземляю шум пропадает .


Изменено пользователем Rinatos66

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

To Rinatos66:

Я, конечно, извиняюсь, что не совсем по теме "заземлять или нет вторичку", но приведенный в #9 график- как-то с трудом верится, что это ламповый усилитель ,если правильно понял-

Вот график 6н8с 2 каскада - выход 6с4с, Ua- 3- ком на 8 ОМ Рвых-2,7ват

Такой забор гармоник характерен для транзисторов, высшие вплоть до 10-й...Может, это и есть причина шума. Область 100-800-гц не влияет на "мутность", это скорее проблемы с питанием, на мой взгляд. Или сетевые наводки.

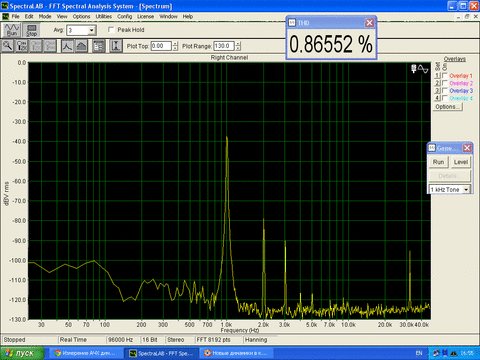

График должен быть хотя бы примерно таким


Я вот опять не пойму сути вопроса, думал, может спецы подтянутся и объяснят научно и популярно...Как Вы подаете сигнал ООС с выхода-со вторичной обмотки через резистор или с анода выходной лампы?

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
Гость Rinatos66

Алекс а это при какой выходной мощности у вас снят график ? это SE ?

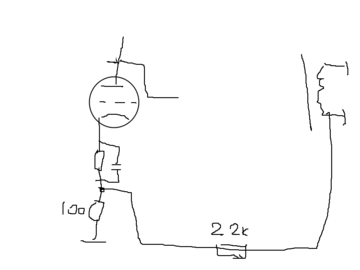

Вот так подаю ООс


Изменено пользователем Rinatos66

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

Ринат, приветствую! Мощность уже сейчас не помню, давно было (это единственная картинка, которую нашел на новом компе), но небольшая (менее 2 Вт).Значения децибелл чисто условные, измерял через делитель, тогда важно было увидеть сам процесс влияния тока покоя на искажения. Эта картинка чисто для примера, а вот на Вашей, по моему скромному мнению, усилитель уже начал входить в зону ограничения амплитуды-это судя по частоколу гармоник.

И наконец, выяснил интересующий вопрос-если таким образом подается ООС (классический вариант), то естественно, второй конец вторички должен быть заземлен. Мы же, к примеру,не подаем сигнал на вход по одному проводу :smile:
