[Гость cyazow]

Выходные трансформаторы не греются как правило. 100 Ом активного сопротивления на 100 мА тока выходного каскада это всего 10Вт тепла.

А как правило активное сопротивление у хорошего трансформатора еще меньше, да и токи в 100 мА далеко не у каждого выходного каскада присутствуют. Обычно меньше.



По поводу полосы подключите генератор и осциллограф. Посмотрите на форму сигнала при частоте в 20Гц и мощности близкой к максимальной.

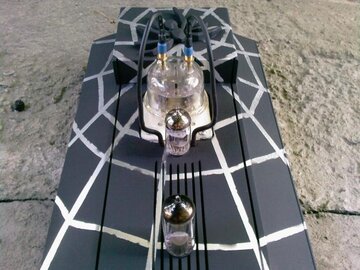

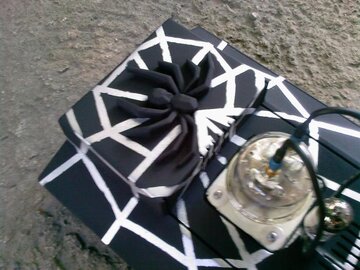

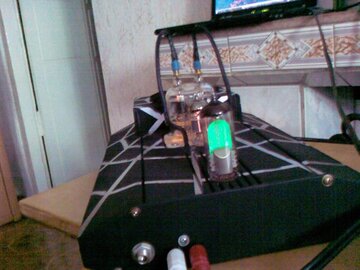

Спасибо за совет. Подключил генератор и осцилограф 20герц синус чистый без искажений, но начиная с 26герц и ниже идет спад по амлитуде. А вообще по поводу выходных трансов всегда путаница. Например взять заводской ламповый усилитель от любой радиолы на 6п14п однотакт, или ультралинейный - выходная мощность вата 3 -4 , а габаритная транса ват 8 -10 , так это вообще в притык получается.Насчет нагрева. Я собирал Ваш усилитель на гу29 - по половинке на канал. ТВК как выходной играл не плохо ,но за час работы трансы были довольно горячие.Вот он на фото ,только на выходе гу32.

Изменено 25 Октября, 2013 в 00:23 пользователем cyazow

[Гость Михаил Александрович]

Выходные трансформаторы не греются как правило. 100 Ом активного сопротивления на 100 мА тока выходного каскада это всего 10Вт тепла.



Не 10 Вт, а всего лишь 1 Вт.
