6c3п 6п36с усилитель

Рекомендованные сообщения

Гость cyazow

Собрал вот такую систему _https://cxem.net/sound/raznoe/muz_complex.php всеми пожеланиями и советами прошу делиться в этой ветке. Отвечу на интересующие вопросы.

С уважением Олег.

Изменено пользователем cyazow

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
Гость cyazow
ссылку поправьте

Извените поправил.

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

Олег, чтобы далеко не ходить, выложите сюда схему, намоточные данные трансформаторов, и пару фотографий готового устройства.

Тем более, что есть люди заинтересованные в подробностях про усилитель на 6П36С.

Подробности про акустику на 3ГД-40 (он же 5ГДШ-2) можно в ветке про самодельную акустику.

Размеры корпуса, материал, толщина стенок, отделка, и снабдить несколькими фотографиями. Тогда интерес будет гораздо больше к вашей теме.

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
Гость cyazow

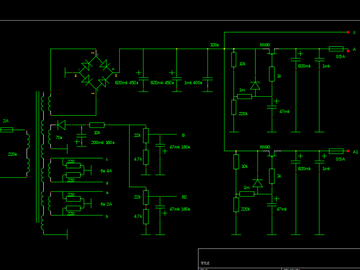

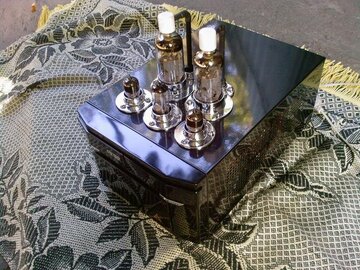

Схему и фото выложил. Про выходные трансформаторы отдельный разговор ,напишу немного попозже сейчас со временем туго.







Изменено пользователем cyazow

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

Классный корпус получился ... :smile:

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

здорово вписалась мебельная фурнитура, хорошая мысль

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
Гость cyazow
Классный корпус получился ... :smile:

Спасибо.



Добавлено после раздумий:

В качестве выходных выступили доработанные ОСМ 0.063. Два новых трансформатора оказались с разным количеством витков обмоток. В итоге оба были разобраны, смотаны вторичные обмотки, первичные: на одном домотана, на втором смотана до 1000 витков. После чего намотан слой вторичной обмотки 55 витков провода ∅ 0.52. Следующий слой 100 витков провода 0.35 подключаем последовательно с первичной, снова вторичная и так далее. Всего мотаем 5 слоев первичной обмотки и 6 слоев вторичной.Все вторичные обмотки соединяем параллельно. Теперь мы имеем трансформатор с 1500 витков первички и 55 витков вторички. С нагрузкой 4 ома, Ra которого примерно 3 килоома. Зазор 0.2 мм- 2 кусочка бумаги "Снегурочка" для принтеров.В итоге частичной домотки силового трансформатора получаем выходной с неплохими характеристиками.


Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

Выходные по моим понятиям маловаты. Я бы под 6П36С начал примерять трансформаторы начиная с ОСМ-0.16.

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
Гость cyazow
Выходные по моим понятиям маловаты. Я бы под 6П36С начал примерять трансформаторы начиная с ОСМ-0.16.

Спасибо может Вы и правы. Хотя диапазон вроде нормальный получился, да и не греются совсем.

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

Выходные трансформаторы не греются как правило. 100 Ом активного сопротивления на 100 мА тока выходного каскада это всего 10Вт тепла.

А как правило активное сопротивление у хорошего трансформатора еще меньше, да и токи в 100 мА далеко не у каждого выходного каскада присутствуют. Обычно меньше.



По поводу полосы подключите генератор и осциллограф. Посмотрите на форму сигнала при частоте в 20Гц и мощности близкой к максимальной.

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

Блин. Мне такой простой способ оценки полосы и не приходил в голову. Все искал, где оборудование нарыть. Воистину - проще надо быть. Спасибо за подсказку.
