Трансформатор от ИБП -- как мерить?

Рекомендованные сообщения

Гость rubenlukin

Навеяло веткой построения акустики с нуля.

https://forum.datagor.ru/index.php?showtopic=9198



Кроме прочего, в качестве питания усилителя(-ей) предложен трансформатор от компового ИБП.

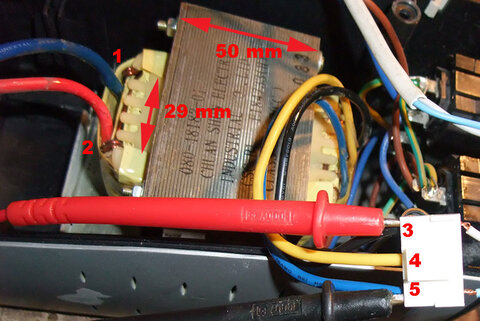

Есть два раскуроченных бесперебойника, поэтому схватил и обмерил один из трансов, который попроще. ИБП Mustek 600 USB.




R 1-2 = 0.00 Ohms (разумеется. Провод на глаз 1 мм ∅).



R 3-4 = 13.1 Ohms

I xx = 0.1 AAC

U 3-4 = 240 VAC

U 1-2 = 6.5 VAC



R 3-5 = 12 Ohms

I xx = 0.24 AAC

U 3-5 = 240 VAC

U 1-2 = 7.5 VAC



Первое включение через лампу накаливания 220 V / 200 W -- полёт нормальный, не светит, не мигнула.



R 4-5 = 0.9 Ohms

Не решился подавать туда сетевое напряжение.



Все замеры без нагрузки.



Вопросы:

1) Правильно замеряю или нет?

2) Какая мощность такого транса на 50 Гц (размеры центрального керна 29 х 50 мм)?

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
Вопросы:

1) Правильно замеряю или нет?

2) Какая мощность такого транса на 50 Гц (размеры центрального керна 29 х 50 мм)?

По железу - 60-80ВА

Правильно меряете. Если есть несколько трансов ОДИНАКОВЫХ, то их первичные обмотки можно соединить паралельно, а вторичные сильноточные - так как надо, т.е. ДВА траса дадут двухполярку 20В при приличном токе. А ТРИ, так и вообще хорошо... выглядит неэстетично, но работает... :smile:

Обмотку которая на 20 вольт можно включать последовательно с первичкой, чтобы уменьшить ток Х.Х. (и если напряжение в сети - высокое) У Вас сильноточная без отвода посередине, у АРС - с отводами. У вас одна ступень АВР, у большинства - две. Есть и с большим количеством, но это большей мощности штуки, но в любом случае мощность сердечника по железу у них в разы меньше мощности ИБП. У 1,5 кВт машинки железо по нашим стандартам на 300 Ватт примерно...

Изменено пользователем andrew_spb

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

Получился накальный трансформатор на который можно нагрузить примерно 4-5А.

Ток ХХ в 100мА для такого размера великоват. Это 22Вт которые будут превращаться в тепло на трансформаторе даже без нагрузки. Поставь его на пру-тройку часов под напряжение и он разогреется градусов до 60 (руками удержать такую железку будет уже очень неприятно). Под нагрузкой разогреется градусов до 70-80. В глухом корпусе без охлаждения хорошего все 100 будут. Максимальная температура на которую рассчитана изоляция и каркас порядка 120с*



У меня в качестве накального работает уже 2 года трансформатор от АРС смарта. Железо там побольше Ш38х45. Ток холостого хода порядка 50мА.

Вторичная обмотка с отводом от середины 2х7.2в на холостом ходу. Нагружен на каждую половину по 7А примерно. При работе нагревается до 60-70с.



Мощность железа примерно можно определить в программе PowerTrans - просто введя в нее геометрические размеры. Но для Ш железа программа занижает максимальную мощность. Так сказать считает с запасом на повышенную надежность.
