Гость bytda

Помогите подобрать трансформатор в сущестующий усилитель.

Рекомендованные сообщения

Гость bytda

Заявлено 40вт на нагрузке 8ом в номинале.

Видимо именно работа на 8 омную нагрузку требует такого высокого напряжения.

И у меня был лет 10 назад какой то Японский усилитель JVC дык там тоже напруга была под 50 вольт, видимо у них это норма.

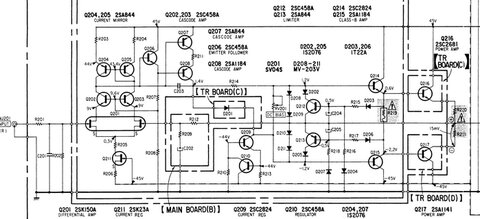

По питанию - 45 вольт после выпрямителя, вот кусочек схемы:






А вот сам усилитель:






По высоте - там до 5см влезает свободно.

У Веговских трансов около 3см всего высота, если всё лишнее убрать.

Точно знаю, что существуют усилки с трансами именно под 5см.

Вот только названия уже запамятовал, поэтому надеюсь с вашей помощью найти.

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
Гость romik
Заявлено 40вт на нагрузке 8ом в номинале.

Видимо именно работа на 8 омную нагрузку требует такого высокого напряжения.

И у меня был лет 10 назад какой то Японский усилитель JVC дык там тоже напруга была под 50 вольт, видимо у них это норма.



По питанию - 45 вольт после выпрямителя, вот кусочек схемы:



Наверное усил не плохо звучит, схемотехника интересная, 45 Вольт питания для 40 Вт на 8 Ом нужно если только напряжение насыщения у выходников большое, что не так часто бывает и зависит как раз от схемотехники, ну и транзисторов разумеется, но здесь не об этом. 45 вольт получается на конденсаторах фильтра, значит грубо говоря трансформатор должен выдать 32-33 Вольта.

Итак: на доводку трансов от Вег нужно максимум 4 часа (так что подумайте что труднее, искать или потратить 4 часа), это так спокойно. Если использовать по одному трансу в плечо питания, правильно сфазировав обмотки, то мотать ничего не нужно, нужно только правильно отмотать нужное число витков, используя обе полуобмотки у обоих трансов, чтобы всё на 100% использовалось по току-напряжению ну и ,соответственно, мощности, то всё будет отлично. Для промежуточного контроля напряжения при отматывании, я обычно наскоро стягиваю сердечник простой медной проволокой сечением 2,5 кв.мм., жужжит прилично, но на результат не влияет. Насчёт кошерности трансов не парьтесь, собраны бывают конечно плохо, но железо в них не самое плохое, а у меня например, после нормальной стяжки хомутом ещё не один не гудел. Мощи двух трансов точно хватит. Единственный момент: неплохо бы было наверное, чтобы обмотки имели более толстый провод, но вряд ли здесь это существенно, каждый транс работает только на одно плечо питания, т.е. мощность обоих полуобмоток в одно плечо, по току должно быть всё нормально, может будет сопротивление обмоток чуть по-больше чем в стоковом трансформаторе, но думаю, всё будет нормально, тем более не известно, что там за транс был. На безрыбье, как говориться, и рак - рыба.

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
Гость bytda

Собсно из за звука и заморочился доводкой.

На малой громкости вообще песня, а вот на средней уже нехватка питания сказывается - громкие звуки на слух нефига не громкие, плюс как бы глушат в этот момент всю музыку.



Два этих транса помещаются но черезчур впритык.

А хотелось бы ещё экраны на них одеть....

Да и мощность у них смешная - что то около 50 ватт по железу.





Тут вспомнилось - были ведь трансы вроде ТС-100 назывались.

У них высота как раз небольшая.

Осталось вспомнить где использовались.

Изменено пользователем bytda

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
Тут вспомнилось - были ведь трансы вроде ТС-100 назывались.

ТСА-70, ТС-90, ТС-100

Намотаны на одном и том же железе 100Вт габаритной мощности. Такое же железо можно найти в силовом трансформаторе от кассетного магнитофона "Комета - 225С"

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
Гость bytda

Спасибо, это уже близко, но немного не то - именно эти модели в высоту шли.

Такой же, если правильно понял стоит в усилителе "Радиотехника У101".

У меня есть такой, у него высота 7см - не входит.



А была модификация на ТС-100 на пластиковом каркасе с более широким, длинным и при этом низким сердечником.

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
