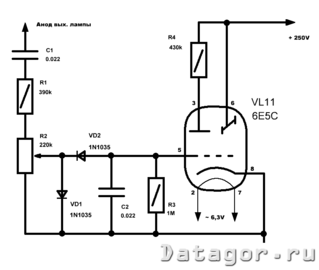

Однотактный трехкаскадный усилитель на лампах 6Б8С+6С5+6П3С

[brat_vl]

и прикуплю 6н7с, второй канал буду на ней собирать. НУ уж очень она мне внешним видом понравилась

Обычная по внешнему виду октальная, не сильно отличается от 6н9с. Только усиление в 2 раза меньше.

Может вы имели ввиду 6П7С на выхде?

[Гость vasssikas]

ооой, да да. 6п7с конечно же. Извеняюсь. Вот такой вопрос, а выходные трансы будут разные для 6п3с и 6п7с ?

[brat_vl]

ооой, да да. 6п7с конечно же. Извеняюсь. Вот такой вопрос, а выходные трансы будут разные для 6п3с и 6п7с ?

Да. Транс тот же.

[Гость vasssikas]

Завтра еду за железлм для выходных трансов))) Сейчас дела обстоят так: нашел колонку из

6ГД-6

Диапазон воспроизводимых частот 5000 - 25000 Гц;

Неравномерность частотной характеристики не более 12 дБ;

Уровень характеристической чувствительности не менее 92 дБ;

Номинальное сопротивление 16 Ом;

Предельная паспортная мощность 10 Вт.



10ГДВ-2

Эффективный рабочий диапазон частот 80 - 5000 Гц;

Неравномерность частотной характеристики не более 14 дБ;

Уровеньхарактеристической чувствительности, не менее 84 дБ;

Номинальное электрическое сопротивление 4 Ом;

Частота основного резонанса 80±8 Гц;

Предельная шумовая (паспортная) мощность 10 Вт;

Внутри фильтр, все как положено. Звук очень пораловал! ОСобенно высокие, а вот бас на высокой громкости начинает пердеть. Дело в колонке?

Изменено 25 Мая, 2013 в 20:53 пользователем vasssikas

[Гость vasssikas]

Сегодня ездил на радиорынок. Прикупил 2 лампы Г807 , пару трансов из которых буду делать выходные. Трансы ТСА-30-1, как их перематывать? как можно расчетитать сколько нужно витков и каким проводом?

[OlegR]

6ГД-6

...

10ГДВ-2

...

Перепутали местами наименования динамиков.

[brat_vl]

Сегодня ездил на радиорынок. Прикупил 2 лампы Г807 , пару трансов из которых буду делать выходные. Трансы ТСА-30-1, как их перематывать? как можно расчетитать сколько нужно витков и каким проводом?

Это долго рассказывать, не поместится в посте. Погугли "расчет выходных трансформаторов" или звуковых трансформаторов. На форумах есть много тем. Есть в и-нете уже готовые данные трансов по разные лампочки. Погугли например "трансформаторы на все случаи жизни".

Панельки под г807 купил?

Изменено 27 Мая, 2013 в 13:48 пользователем brat_vl

[Гость vasssikas]

Панелек нету((но я уже начал делать самодельные. НАшел вот такой расчет _https://andy.kis.ru/SE_triod.php.

Нужна помощь, как найти точки А, В,С и D?Далее не знаю как найти "Максимальную индукцию сердечника Bmax",КПД трансформатор как я понимаю 0,75 брать. ДАлее ширина боковой стенки 3,2; Толщина набора 2,2 ; Ширина "окна"5,8 ; Высота "окна" 2.Как выбрать значение начальной магнитной проницаемости ( сталь неизвестно какая)?

Нагрухка 8 и 16(точнее 15 для динамика 4а28) Ом. Прощу помощи, сам не могу разобраться((

Изменено 28 Мая, 2013 в 18:23 пользователем vasssikas

[Гость vasssikas]

Неужели ни кто не может помочь?
