Гость tubeamplifier

Здравствуйте.

после многое времени ,я хочу буду активньй участник на вашего форума.

Сделал мног усилах ,ала сейчас у меня попали 2 лампочки ГКЭ-100 из ЗИП-ах радиостанцией.

Скажите ,можно ли применить ее как лампочки для однотактнье вьйходние усилках и если да ,то подсажите схемка ,как тоже моточнье параметрьй трансиков.



Спосибо.

Изменено пользователем tubeamplifier

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

Теоретически можно, но это будет очень сложно:

*Лампа прямонакальная, ей очень желательно стабилизировать питание накала.

*Требует высокого напряжения питания, около 1500В.

*Работает с сеточными токами. Нужен мощный драйвер.

*Имеет очень большое выходное сопротивление. Даже не пытайтесть включить её тетродом, только триодом!

*Для триодного включения придётся самостоятельно снять вольт-амперные характеристики.

Я уверен, такой же результат на других лампах можно получить ценой меньших усилий.

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

Обсуждение как сделать такой усилитель видел не раз, но дальше разговоров дело ни у кого не пошло. Готовых конструкций не видел.

Начинать надо со снятия ВАХ. Сделать источник напряжения регулируемый с напряжением до 1200-1500 вольт. С током в 300-400мА максимальным.

Источник смещения регулируемый +/- 150 вольт примерно с током до 20мА

И снять несколько кривых. Это позволит определить внутреннее сопротивление лампы, И исходя из него думать о размерах и параметрах намотки выходного трансформатора.

Определить ток управляющей сетки при разных режимах - это позволит определиться с драйвером для этой лампы. Скорее всего придется делать с межкаскадным трансформатором.



Так что для начала трансформатор силовой, который может выдать нужное напряжение и ток, на вход ЛАТР чтобы регулировать анодное напряжение. Второй источник для напряжения на управляющей сетке тоже регулируемый и измерять параметры лампы.

Потом этот силовой трансформатор можно будет применить для питания усилителя.

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
Гость tubeamplifier

Мдаааааа.....

Конечно приести етоя лампочка к архив лампочки ,только для украшение колекцие - я думаю ,если нет готовье решении ,не могу найти приложение для ее.



Спосибо.

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

Димитр, а что с усилителем на ГМ70? Как работает? Как выглядит? Есть результаты?

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
Гость tubeamplifier

Здравствуйте.



Мне попали пара лампочки из ЗИП радиостанции - новье.

Скажите можно ли применить ее как лампочки для оконечник в усилителя Н.Ч.

Если кто пробовал некаторье експериментов ,поделитес плс.

ИДЕЯ:

- 3 канальньй усилитель

- 2 каналах на SE 1 х 6П45С

- 1 канал для сабуфер на ГКЭ-100



Давайте.

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

В журнале "Радиохобби" был описан усилитель на ГКЭ-100, номера точно не помню, сейчас поищу. Фактически это усь на аналоге - CV57. Если не ошибаюсь, там шла роскачка по второй сетке, а первая была включена через делитель 1:10.

О, №5 за 2010 год. Вот и схему нашел.

Но анодное там оч-ч-ень высокое - 1200 Вольт, и для сабвуфера думаю, однозначно надо двухтактник делать.

И еще: я не уверен что лампа ГКЭ шибко долговечная, и стОит ли вообще делать на ней такой сложный усилитель для сабвуфера, разве что таких ЗИПов много в запасе :smile:.

И вообще стоит ли в домашнем сабвуфере применять прямонакальные лампы? Я думаю, их потенциал в полной мере раскрывается именно на сч-вч :smile:.

Насчет идеи трехканального усилителя именно с ГКЭ-100 и 6п45С, ИМХО правильнее делать

2 канала на SE 1хГКЭ-100, а сабвуфер на PP 2x6П45С. Где-то так. Извините, что много написал :smile:


Изменено пользователем shaytan

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

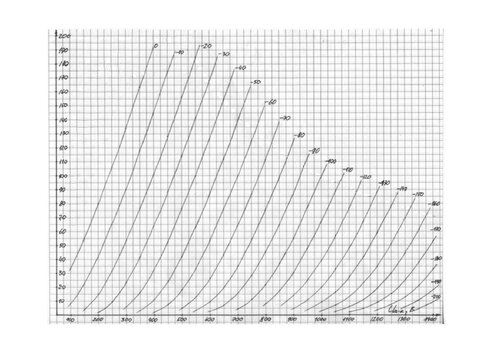

Сегодня случайно нашел триодные ВАХи на эту лампу.

Очень даже красивый "триод" получается. И режим даже проще чем у ГМ-70.







Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

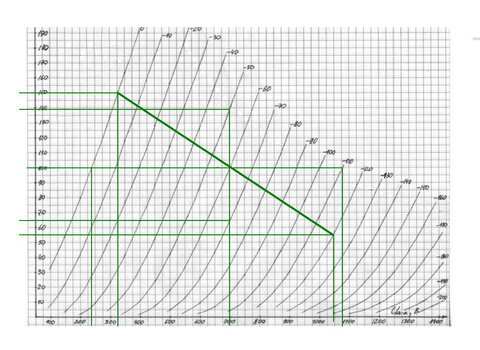

Извиняюсь, что ввел всех в заблуждение. :smile:

На приведенной картинке ВАХ лампы ГУ-13 в триодном включении. На ГКЭ-100 таких ВАХов я не нашел.
