Альтернатива для оптических ресиверов TORX147, TORX177

Рекомендованные сообщения

Гость error

Добрый день.



Думаю, Тошибовские SPDIF ресиверы/трансмиттеры серии TORX147(177)/TOTX147(177) известны многим. На днях я открыл с ними ящичек и обнаружил, что он пуст. Кончились! Думал докупить, но оказывается, что они уже не производятся. Можно, в принципе, купить на и-бэйе, но пока что всё ведёт к тому, что понадобится мне их не один десяток и ещё не один год.



Поэтому и встал вопрос, чем более перспективным их можно заменить. Может кто уже имеет какой опыт? Буду благодарен, если поделитесь.

Изменено пользователем error

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

такие девайсы ещё производит SHARP

_https://www.sharp-world.com/products/device/lineup/selection/pdf/opto201201_e.pdf

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
Гость error

Ух-ты, спасибо! Самое оно! Ещё и дешевле, чем Тошибы на и-бэе :smile:



Самое интересное, что когда искал на том же Фарнеле - не нашёл ничего. А сейчас забил Шарповское название - нашёл. "Блин, - думаю, - что за мистика?" А вся "мистика" в том, что Шарп не указывает длину волны своих девайсов, а я задавал условие 650нм, вот и не находило.



Ещё раз спасибо! Бум покупать.

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

Я также последнее время пользуюсь только шарповскими приёмниками, до этого тошибовскими. Были случаи, что тошибовские выходили из строя по непонятным мне причинам, шарп работает отлично!

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

Ребяты, ссылка Сергея не отдает ПДФку.

Вы бы дали правильные названия моделей, а езе лечше - прикрепите даташит к нам сюда.

Спасибо!



Добавлено после раздумий:

Вот тут все ПДФки: _https://sharp-world.com/products/device/lineup/selection/index.html

:smile:

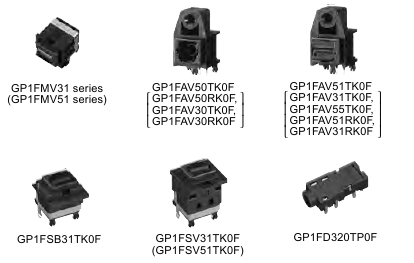

Удалось скачать, см. страницы 36-37 "FIBER OPTICS LINEUP FOR AUDIO EQUIPMENT", но не совсем понятно - что именно выбрать, что является аналогом Торксов?

Что проверено в работе лично вами?

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

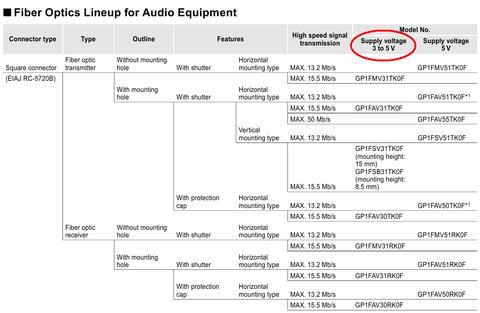

Всё, что нужно - на этой картинке в верхнем ряду




Расшифровка обозначения:

GP1 - общее для всех приёмников/передатчиков для аудио

FAW - вариант с креплением саморезом, FMW - компактный вариант без дополнительного крепления

следующая цифра указывает на напряжение питания: 3 - от 3 до 5В, 5 - 5В

у пятивольтовых скорость 13.2 Мбит, у трёх-пятивольтовых - 15.5 Мбит

дальше 0 обозначает отсутствие шторки (заглушка), 1 - наличие шторки

RK0F - приёмник, TK0F - передатчик



Допустим, хочу приёмник на 15.5 Мбит со шторкой и креплением саморезом. Получается GP1FAW31RK0F

По пинам они аналогичны torx'ам, но там ещё есть толстые пластиковые пины чисто для крепления, вот они различаются, см. даташит.

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

Приёмники от кетайской конторы Aixin: _https://www.photo-link.cn/product.php?cat=1

Очень много вариантов корпусов, в т.ч. комбинированные с тюльпаном или миниджеком.

Изменено пользователем yamazaki

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
FAW - вариант с креплением саморезом, FMW - компактный вариант без дополнительного крепления

следующая цифра указывает на напряжение питания: 3 - от 3 до 5В, 5 - 5В

Серег, пара опечаток!

1) Не FAW и FMW, а FAV и FMV.

2) Не от 3 до 5 Вольт, а именно 3 Вольта.



Спасибо за инфу.

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

Я давно уже пользую только GP1FAV50RK0F.

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

Серег, спасибо за новость про Cliff!

Вот мне одно не понятно, написано: Single Optical Transmitter and Receiver Jack.

Т.е. любой из описанных в датащите интерфейсов может работать и приёмником и передатчиком?



Или они вооще все так могут? Тогда зачем были TOTX и TORX?





Сам себе отвечу :angry:

Тут они называются OTJ-х и ORJ-х соответсвенно. Т - трансмиттер, R - ресивер.

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
