Приветствую форумчане, Хочу попросить у гениальных умов помощь в выборе схемы программатора.

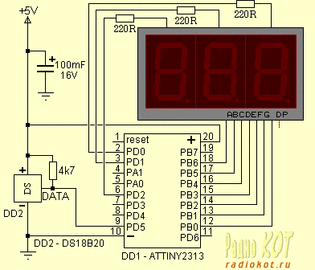

Нужно прошить Attiny2313? захотелось сделать часы и термометр, (на термометр детали уже есть).

У меня есть COM порт, я когда то пытался собрать программатор для COM порта, но у меня не получилось(

Подскажите пожалуйста схему программатора проверенного.

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

Petka stk500

_https://www.mindrunway.ru/PetkaAvrUsb.html

Другая его вариация: _https://radiokot.ru/lab/controller/45/

Та, что по первой ссылке, рабочая - поверено. Прямо сейчас лежит на столе и работает.

Это, правда, программатор для USB :smile:

Изменено пользователем brat_vl

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
Гость susliklife

Уффф)

А на Com порт, может все же найдется. Сложновасто чуть, да и незнаю где мк прошить для него(

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

Посмотри по этой ссылке, проще не придумаешь. :smile:

_https://avr.nikolaew.org/progr

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

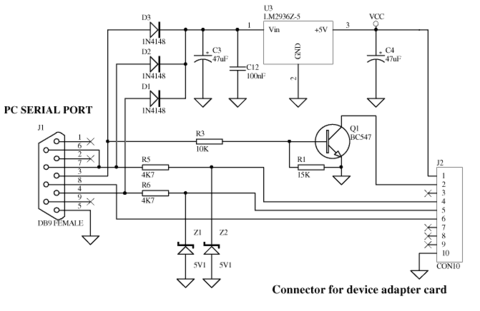

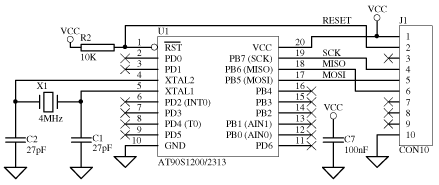

Есть классическая схема от программатора Pony Prog



Если нету LM2936Z-5 , не стоит пытаться воткнуть туда LM78L05, лучше питание от порта вообще исключить, подать внешнее питание.

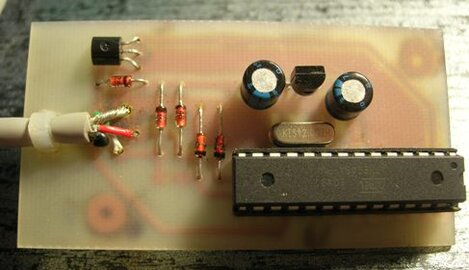

Вариант исполнения чисто под Атмегу 8/88/168/328:


Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
Гость susliklife

yamazaki

Это только под мегу? или я смогу прошить тиньку?

LM2936Z-5 в городе у меня есть)

bedjamen

По схеме Громова собирал, не заработало((

Изменено пользователем susliklife

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

В смысле конкретно эта плата под атмегу, с одной единственной панелькой. Для учебных целей достаточно.

Сам программатор поддерживает мегу, тини, 90, 89 серию и ещё много всего, полный список тут _https://www.lancos.com/prog.html

Так что 2313 прошьётся, только придётся печатку перерисовать под неё. Хотя по идее это не по феншую перетыкать контроллер туда-сюда, правильнее коннектор для внутрисхемного программирования использовать. В этом случае вся платка при желании поместится внутрь COM разъёма, наружу только разъём ISP вывести.



С LM2936Z-5 можно и не заморачиваться (тут аж по полтиннику они, не знаю, как в Харькове) взять 5 вольт от USB или от другого источника.



Программатор Громова не так прост, как кажется. У многих он начинает глючить при длине проводов более 20 см.

Рекомендую ознакомиться _https://easyelectronics.ru/tag/programmator

Изменено пользователем yamazaki

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
Гость susliklife

Дело в том что было провод в обще буквально 2 см( Все равно не заработал, я читал что есть порты, у которых не та скорость передачи, или что то в этом роде, уже не помню.

Как насчет вот этого что вы посоветовали?

Я наверно почему то больше фанат вставил>запрограммил>вытащил)

Попробовать эту схему что ли.

А плату я переделаю под мегу 8, 16 и тиньку, как понимаю самые ходовые в девайсах?

Только какая распиновка на выход под МК


Изменено пользователем susliklife

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

Может быть у LPT какой-нибудь пин сгорел, его убить элементарно. COM порт гораздо более живучий.

Программатор работает нормально с метровым USBшным (4 жилы и земля) проводом, но вообще это считается многовато. Попробуйте, схема несложная.



Неплохо бы на плате предусмотреть место и под tiny2313 в корпусе SOIC вот как здесь:

_https://best-chart.ru/programmatory-sdelat-svoimi-rukami-samostoyatelno/poetapnaya-instrukciya-po-izgotovleniyu-perexodnika-soic-smd-dip-dlya-programmirovaniya-mikrokontrollera.html щщикарная идея с прищепкой! При прошивке не так удобно, как DIP в панельку воткнуть, зато в плате потом не надо двадцать дырок сверлить. Ну и компактнее конечно получается.

Изменено пользователем yamazaki

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
Уффф)

А на Com порт, может все же найдется. Сложновасто чуть, да и незнаю где мк прошить для него(

Ничего там сложного: плата нарисована, прошивка есть. Прошивается без без помощи внешних программаторов с помощью PonyProg: подкидываешь собранный программатор к usb, прошиваешь его, переключаешь джампер и он готов к работе.

Зато потом шъёшь что хочешь быстро и легко.

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

Александр, привет!

Для начинающиъ милое дело:

https://e-mart.datagor.ru/kit/project/1613-...r-dlya-avr.html

Вам прошью чип самого программатора даром.

Присмотрите еще что-нибудь, у нас много вкусного, да и заказжите одной доставкой, чтоб сэкономить.

Накидайте в корзину всё, что нравится, пройдите на кассу и увидите общую сумму.



Ну и конечно простейший программатор "5 проводков" для аппаратного COM-порта никто не отменял.

Подробная статья от Евгения: _https://www.getchip.net/posts/delaem-com-programmator-dlya-avr-mikrokontrollerov/

Проверено - работает, сам шил восьмые Меги.

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
Гость susliklife
Александр, привет!

Для начинающиъ милое дело:

https://e-mart.datagor.ru/kit/project/1613-...r-dlya-avr.html

Вам прошью чип самого программатора даром.

Присмотрите еще что-нибудь, у нас много вкусного, да и заказжите одной доставкой, чтоб сэкономить.

Накидайте в корзину всё, что нравится, пройдите на кассу и увидите общую сумму.



Ну и конечно простейший программатор "5 проводков" для аппаратного COM-порта никто не отменял.

Подробная статья от Евгения: _https://www.getchip.net/posts/delaem-com-programmator-dlya-avr-mikrokontrollerov/

Проверено - работает, сам шил восьмые Меги.

Спасибо большое) Но пока я сильно начинающий. Купил сегодня детали на программатор Громова по вашей ссылке Датагор. Сегодня пока спаяю Громова, Просто есть желания в МК структура войти. Сам пока новичек в этом.

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
