усилитель на 6ф 5 п

[roza716]

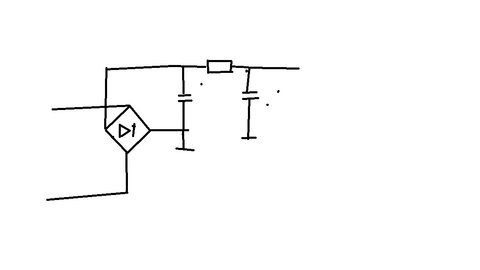

спаял усилитель по схеме монакова но не имею возможности поставить дроссель по питанию анода вместо него применил резистор 120 Ом 2 вт фон упал до едва различимого ухом питание 275 вольт ток 85 ма но резистор ощутимо греется около 45 град пробовал применить в качестве дросселя твк 110 лм и еще пару сетевых трансов не помогло смущает падение примерно 15 вольт на резисторе я так понимаю при этом падает мощность интересно на сколько ощутимо . прошу прошения за корявую схему б п рисовал наскоряк в паинте всем заранее спс

[Yamazaki]

Дык в чём вопрос-то? Ну да, теряется немного мощности, ничего страшного. Поставьте резистор вместо двухваттного пятиваттный, будет греться меньше.

Кстати, можно на транс питания домотать немного витков, или, если есть какая-нибудь незадействованная обмотка на 10-15 вольт, задействовать её, вот и компенсируете падение мощности, и можно будет даже резистор чуть большего номинала взять, чтоб ещё тише фон был.

[ads]

Ток 0,085А, сопротивление 120 Ом.

Падение напряжения на этом резисторе 0,085*120=10,2 В.

Мощность, рассеиваемая на резисторе 10,2*0,085=0,867 Вт

Выбор 2 Вт резистора нормально. Греться будет, естественно, дайте куда остывать.

Выходная (полезная) мощность самого усилителя как-бы регулируется током выходных ламп при настройке и от параметров этого резистора не зависит (если у вас анодное не на самом нижнем уровне для ламп).

Просто общий КПД за счет рассеивания мощности на этом резисторе или дросселе слегка снижается (активное сопротивление дросселя так и так 50-200 Ом).

Но, во-первых, резистор или дроссель все-равно рассеивает тепло, а во-вторых для лампового усилителя 1 Вт, потерянный в БП - реально мелочь.

По-моему так...



Погуглите П-образный С—RC-фильтр.

[TANk]

На безрыбье можно поставить дроссель от ламп дневного света.

[brat_vl]

Резистор и будет греться.

Возмите рез. на большую мощность или составьте его из нескольких (парллельно или последовательно), тогда выделяемая мощность распределится между резисторами.

А падение на 15 в. анодного - 5 % потери мощности и мало кто на слух услышит изменение в звуке, тем более в этом глуховатом 6ф5п

Изменено 12 Февраля, 2013 в 13:04 пользователем brat_vl

[vladimirm2]

Я применяю дроссели от ламп дневного света, но нужно быть осторожными, не у всех есть прокладки в зазорах и могут войти в насыщение. Но, как вариант очень хороший!

Изменено 12 Февраля, 2013 в 12:57 пользователем vladimirm2

[roza716]

в общем я на этот усил смотрю как на макет пробовал дроссель пра от лдс никакого эффекта попробуем стабилизатор в накале для начала и далее в анод интересно мнение народа о прсевдо двухтактном вых каскаде 4 тв3 имеются на эксперимент но они странные какие то все по маркировке одинаковые но даже цоколевка у всех разная и что можете подсказать про вот такое схемное решение w.radiolamp.ru/shem/unch/82/tv3.pdf расписано неплохо а намотка трансов не мое ну не лежит душа мотать может позже разорюсь неа трансы из аудиоинструмента все всем заранее спасибо

[TANk]

интересно мнение народа о прсевдо двухтактном вых каскаде 4 тв3 имеются на эксперимент

рекомендую !

https://forum.datagor.ru/index.php?act=atta...ost&id=5765



По такой схеме собиралось и на 6Н1П+2х 6П14П, на 2-х 6Ф5П, на 6Н8С + 2х 6П6С и на 6Н23П + ГУ-32 - работает и очень хорошо работает.

[roza716]

рекомендую !

https://forum.datagor.ru/index.php?act=atta...ost&id=5765



По такой схеме собиралось и на 6Н1П+2х 6П14П, на 2-х 6Ф5П, на 6Н8С + 2х 6П6С и на 6Н23П + ГУ-32 - работает и очень хорошо работает.

если честно само наличие фазоинвертора уже напрягает да и идельного баланса добится сложно а тут и инвертора то не надо и можно работать с разными нагрузками
