Помогите с наладкой SE на 6н3п+6н14п

[Vovan bk]

Тогда нужно подсказать как его можно посчитать:

Для триодного варианта включения.

U = Rк * Iк = 390 Ом * 0,05 А = 19, 5 В

Берём ближайший с большим напряжением - 25 В



Аналогично считаем для пентода:

U = Rк * Iк = 120 Ом * 0,05 А = 6 В

Берём ближайший с большим напряжением - 10 В

Изменено 31 Января, 2016 в 07:59 пользователем Vovan bk

[Datagor]

Я не только об одном конкретном посте. Я вообще, для везде и для всегда.

[Vovan bk]

Я из за поста #28 пояснил.

Юрий, каюсь напутал. Привёл расчёт напряжения конденсатора для выходной лампы.



P.S. Кстати в триодном включении конденсатор в катоде выходной лампы нужно ставить номиналом как раз в районе 390 Ом.

[TANk]

... Кстати в триодном включении конденсатор в катоде выходной лампы нужно ставить номиналом как раз в районе 390 Ом. ...

Наверное все таки это должен быть резистор :biggrin:

[BimBom]

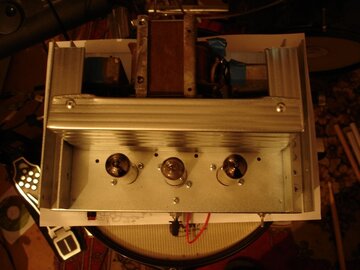

Вот все же решился сделать не гитарный ламповый усилитель , и для пробы взять эту схему 6п3н + 6п14п , используя фабричные трансформаторы на выходе тв3-1-9 , в нагрузку 4 ом колонки Microlab solo1 - mk3 , да послушать . Скомпановал детали на металлическом шасси склепанного из того , что под руку попало. А вообще желание сделать что то посерьезнее, и для начала повторить схему , ту что давал Александр tank однотакт на гу-50, сделав как учат сенсеи с намоткой трансформаторов и т.д.

[BimBom]

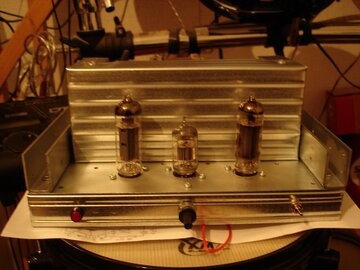

Решил вечером быстренько спаять , и проковырялся всю ночь , но все ж спаял .

Монтаж конечно весьма козлячий на вид получился, но звук очень порадовал ,

не ожидал на штатных тв3-1-9 трансформаторах и без особой возни с отстройкой режимов, не фонит,





очень мягко играет, а просто здорово -хорошая стартовая схема.
