jgl

Блок Автоматического Селектора Входов И Управления Питанием На Pic12f675

Рекомендованные сообщения

Тема создана для обсуждения и ответов на вопрос по проекту

БЛОК АВТОМАТИЧЕСКОГО СЕЛЕКТОРА ВХОДОВ И УПРАВЛЕНИЯ ПИТАНИЕМ УСИЛИТЕЛЯ НА PIC12F675

https://datagor.ru/microcontrollers/645-avtomaticheskoe-vkljuchenie-otkljuchenie.html

  • Поддерживаю, плюсую! 1

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
Гость val

Мнея очень заинтересовала эта разработка на PIC12F675, сейчас хочу её повторить, именно для защиты УМЗЧ и автопереключения входа на внешний источник.

Идея с контролем температуры критичного радиатора очень здравая, только предлагаю реализовать не просто отключением усилителя от сети, а сделать ещё один выход МК на внешний транзистор с включением его по схеме "открытый коллектор" (нагрузкой может быть: светодиод на переднюю панель, принудительный mute самого усилителя запиранием входного каскада (в некоторых микросхемах даже такая ножка есть), буззер (зуммер) либо просто обьединением с транзистором по ОК, управляющем реле питания УМЗЧ). Вобщем, более гибкое решение. Для контроля температуры использовать 5-рублевый терморезистор "капельку" как в блоках питания от компов, они довольно доступные. Могу сделать точные замеры сопротивления от температуры, если надо. Обычно они 2к2 или 10к при 20С.

Вообще в твердотельных УМЗЧ на мой взгляд критичных мест два: радиатор выходных транзисторов (их может быть и один, и два!) и собственно силовой трансформатор. Ну и ещё окружающий воздух внутри корпуса можно контроллировать, на предмет не накрыли ли аппарат салфеткой :smile:.



И ещё такая личная просьба. Можно ли сделать так, чтобы селектор постоянно подключал ВХОД1, и "слушал" ВХОД2 на предмет есть ли там сигнал, и, при наличии на ВХОД2 чего-либо более 3 сек, перебрасывал УЗЧ на него, а спустя 2 минуты тишины на ВХОД2 автоматом переводил на ВХОД1. Мне было бы удобно, если бы CD-плеер перехватывал вход усилителя автоматически, а усилитель работает автопилотно.

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

" ВХОД2 на предмет есть ли там сигнал"

конечно сделаю такую прошивку.

  • Поддерживаю, плюсую! 1

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
И ещё такая личная просьба. Можно ли сделать так, чтобы селектор постоянно подключал ВХОД1, и "слушал" ВХОД2 на предмет есть ли там сигнал, и, при наличии на ВХОД2 чего-либо более 3 сек, перебрасывал УЗЧ на него, а спустя 2 минуты тишины на ВХОД2 автоматом переводил на ВХОД1. Мне было бы удобно, если бы CD-плеер перехватывал вход усилителя автоматически, а усилитель работает автопилотно.

Все сделано, согласно Вашим пожеланиям :smile:

on_off_sel_n.zip

  • Поддерживаю, плюсую! 1

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

Юра - ты гигант!

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

Приятно, что проявляется интерес. Надеюсь, что о результатах повторения мне сообщат :smile:

  • Поддерживаю, плюсую! 1

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

Можно ли сделать экземпляр прошивки от 15.01.2009 (где "прослушивается" вход 2), в котором время задержки выключения усилителя увеличено с 3 минут до 30? Источником сигнала для входа 1 будет звуковая карта компьютера, а так как пауза между сменой фильма или музыки может быть и больше 3 минут (вышел заварить чаю, например), то не хотелось бы, чтобы усилитель включался и выключался по десять раз на дню, со всеми своими бросками тока и переходными процессами.

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

Приоритетный вход 2. При появлении сигнала на вх.2 он коммутируется к УНЧ независимо от наличия сигнала на вх.1.

При пропадании сигнала на входе 2 подключение входа 1 произойдет через определенное время. Это время, как и время отключения, теперь можно выбирать самому, при прошивке МК.

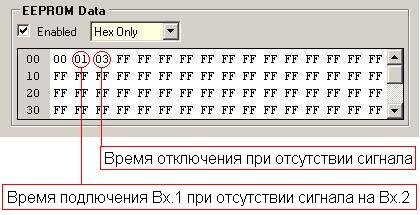

Вторая ячейка EEPROM отвечает за время подключения вх.1 после пропадания сигнала на вх.2. Если в эту ячейку ввести 00, то это время будет фиксировано – 3 сек. Если 01 – 1 мин., 05 – 5 мин, 0А- 10 мин. и т.д. Данные нужно вводить в HEX коде.

Третья ячейка – время выключения усилителя и самого устройства в дежурный режим. Данные вводятся так же в HEX коде, 0А – 10 мин., 14 – 20 мин., 1Е – 30 мин., но не более 59 (3Bh) минут.

on_off_sel_300910.zip

Изменено пользователем Юрий (JGL)
  • Поддерживаю, плюсую! 1

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
Вторая ячейка EEPROM отвечает за время подключения вх.1 после пропадания сигнала на вх.2. Если в эту ячейку ввести 00, то это время будет фиксировано – 3 сек. Если 01 – 1 мин., 05 – 5 мин, 0А- 10 мин. и т.д. Данные нужно вводить в HEX коде.

Третья ячейка – время выключения усилителя и самого устройства в дежурный режим. Данные вводятся так же в HEX коде, 0А – 10 мин., 14 – 20 мин., 1Е – 30 мин., но не более 59 (3Bh) минут.



Спасибо за прошивку и за инструкции по настройке!

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

Доброго, всем, дня!

Виктор (Zamivana) попросил:

"...переделать прошивку PIC12F675 так, что бы пауза выдержки входа №2 без сигнала была бы 10 сек вместо 3-х по умолчанию, или вместо минут изменялись бы секунды? При трёх секундах происходит частое переключение реле из-за пауз в музыке или тихих пассажах."

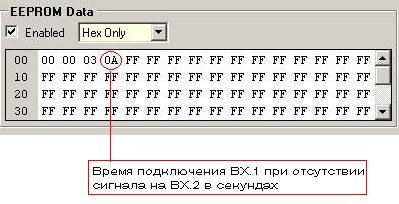

Я добавил еще одну ячейку 03, в нее можно вводить время подключения вх.1 после пропадания сигнала на вх.2 в СЕКУНДАХ, от 0 до 59. Естественно, данные нужно вводить в HEX коде.

При этом, очень важно, чтобы в ячейке 01 было записано число 00.

Если нужны минуты, то в ячейку 01, как и ранее, записываются числа, отличные от 0, например 01 – 1 мин., 05 – 5 мин, 0А- 10 мин. и т.д.


on_off_sel_300910.7z

  • Поддерживаю, плюсую! 3

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
Гость ru9uk

Здравствуйте Юрий и все кто читает это сообщение!

Обратился ко мне друг, с просьбой, сделать из двух радиостанций кросбендовый репитер.

Естественно радиостанции оказались не очень пригодны для такой затеи, "Alinco DJ-191" и "Alinco DJ-491", но раз пообещал, надо делать.

Не буду описывать весь процесс с формированием АЧХ сигналов и коммутацией управления, но проект доделал.



Но не тут то было, вспомнил о Вашей разработке « Блок автоматического селектора входов и управления питанием усилителя на PIC12F675 » и увидел готовое решение для управления репитером.

При появлении на 2 или 4 ножке PIC12F675 уровня (не важно какого), изменяется уровень на 5 или 6 ножке.



Отличие лишь во времени удержания выходов (в репитере 0,5 - 3.0). Также как и у Вас срабатывает тот вход на который первым пришел сигнал ЗЧ.



Если не трудно, дайте hex файл с задержкой на отпускание в 0,5 секунд.



С уважением Михаил!

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
