Переделка блока питания EPSON FX-1170

Рекомендованные сообщения

Гость shurig

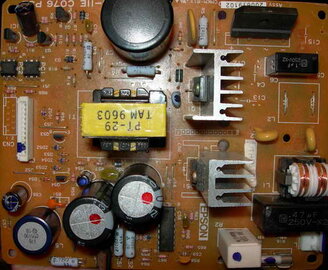

Есть блок питания от старого матричного принтера EPSON FX-1170

на плате надпись EPS-IIE C076 PSE

он выдаёт 34v и 5v

мне нужно уменьшить напряжение то которое 34v



подскажите пожалуйста изменением параметра какого резистора возле ШИМ мне это сделать



Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

Попробуйте изменить соотношение R56 и R68, предварительно отключив защиту от пропадания напряжений.

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

Просто выпаять или обрезать нижний оптрон и подобрать стабилитрон ZD51 под нужное напряжение.


Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
Гость shurig

после некоторого разглядывания схемы я сделал вывод, что TL-ка вообще ни как не влияет на напряжение 35V

а просто делает из него 5V

я сначала бегло взглянув на схему и решил, что через неё реализована обратная связь и она управляет напряжением

________________________________________________________________________________

Просто выпаять или обрезать нижний оптрон и подобрать стабилитрон ZD51 под нужное напряжение.



я так понимаю, что если на верхней ножке стабилитрона zd51 там где указано +35V

повышается напряжения то ток начинает теч через стабилитрон и начинает светится светодиод оптопары и тем самым открывать п-н переход 5-4 оптопары и этим схема на мгновение блокируется (то есть это защита от перенапряжения (выше 35V) например короткие витки в первичке транса

то если мы убираем оптопару то какой смысл в этом стабилитроне zd51?

может просто подобрать его под нужное напряжение а оптопару не выпаивать?



если я неправильно мыслю пожалуйста поправьте меня

Изменено пользователем shurig

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

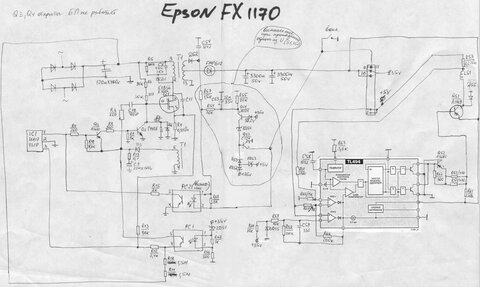

Там два оптрона, отключить нужно тот который на схеме от folksdoich находится ниже.

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

Там два оптрона, отключить нужно тот который на схеме от folksdoich находится ниже.



Модераторы, уберите пожалуйста это сообщение, отправил по ошибке, как самому удалить не знаю

Изменено пользователем sstvov

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
Гость shurig
от folksdoich находится ниже

Фо́льксдойче, рейхсдойче - гитлер капут!



(я вас кароче неферштейн english please)

Изменено пользователем shurig

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

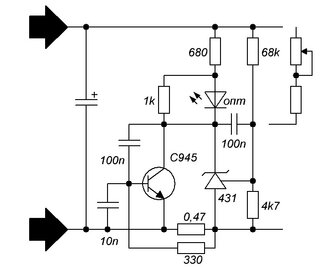

Если по твоей схеме, то за напряжение отвечает нижний оптрон, а верхний используется, как выключалка, можно его даже и не трогать. Там и так всё понятно расписано. ZD51 обычно набран из нескольких стабилитронов последовательно, можно попробовать подобрать выходное напряжение, просто закорачивая некоторые. Недавно переделывал блок от С-80 Эпсона, схема аналогичная, несколько стабилитронов по 5,1 вольта.

Слава России!

Да, ещё сделал защиту по току выхода и регулировку вых. напряжения где-то 20-40 вольт, 1,2 ампера.


Изменено пользователем folksdoich

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
Гость shurig

тю блин я не врубился, что folksdoich это ваш ник

и пол часа не мог допереть что мне sstvov пытается сказать, и причём здесь вообще немцы

:smile:



в общем буду стабилитрон подбирать

спасибо за ответы

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
Гость avrsnz
в общем буду стабилитрон подбирать

спасибо за ответы



Сделали ли вы БП? Получилось ли уменьшить напряжение подбором стабилитрона?



(списали старые принтеры, тоже появилось несколько таких плат).

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
Гость XXX_OON

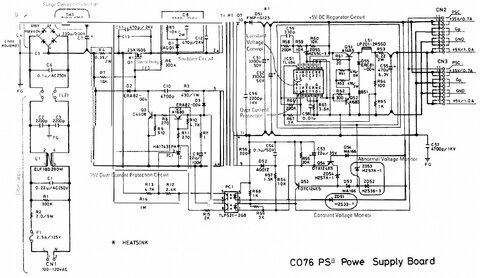

У меня та самая проблема. Вот нашел описание стабилитрона ZS33-2 (на схеме ZD-51)

Попробую подобрать стабилитрон, о результатах отпишу……

Datasheet_ZS33_2__Стабилитрон_.pdf

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
