Гость s237 Опубликовано 26 Декабря, 2012 в 08:24 Жалоба Поделиться Опубликовано 26 Декабря, 2012 в 08:24 vaskeee_93 сказал: Примерно понял. буду пробовать У Вас распиновка трубки не правильно указана. Накал - это ножки 1 и 14. Дальше по часовой стрелке вывод 2, 3 и т.д. от первой ножки. Ссылка на комментарий Поделиться на другие сайты Поделиться
Vaskeee_93 Опубликовано 21 Апреля, 2013 в 22:37 Автор Жалоба Поделиться Опубликовано 21 Апреля, 2013 в 22:37 Всем доброго времени суток! Сегодня опять копался в осциллографе. Включаю - даже луч не появляется. Проверил питание трубки - нет накала. Проблема нашлась в блоке питания - оторвался проводок от "мамы", что подключается к плате БП. Припаял. Проверил на наличие подобных дефектов все "мамы" (в том числе и ту, что к трубке подключается) - больше нигде ничего подобного не наблюдалось. Дальше проверил диоды БП, один заменил (хоть он и рабочий был), попутно обнаружив одну интересную вещь: одна дорожка что ведёт к диоду была "разорвана" и залита лаком (неужели с завода так?). Восстановил её. На фото примерное место разрыва дорожки (она с обратной стороны платы) После снова пропаял все конденсаторы что заменялись, особое внимание уделяя тем, к которым ведут дорожки с обеих сторон платы. Наверное именно здесь и была проблема, так как при последующем включении осциллограф заработал как нужно. Трансформаторы так же как и до ремонта начинают гудеть на 3-5 минуте работы, но луч при этом стабилен. В процессе ремонта заменил подстроечник вертикального отклонения луча. В качестве бонуса - фото "синусоиды" 10кГц из моего ПК очень дешевой встраиваемой аудиокарты. Как дальше выяснилось, такая-же "синусоида" и при 500Гц, и при 1кГц, и при 15кГц, и тд. Но есть ещё один вопрос: в документации сказано что этот прибор измеряет также АЧХ. Не подскажете, АЧХ чего именно он измеряет и каким образом? Ссылка на комментарий Поделиться на другие сайты Поделиться
Гость yuriy_as Опубликовано 22 Апреля, 2013 в 08:35 Жалоба Поделиться Опубликовано 22 Апреля, 2013 в 08:35 vaskeee_93 сказал: Но есть ещё один вопрос:в документации сказано что этот прибор измеряет также АЧХ. Не подскажете, АЧХ чего именно он измеряет и каким образом? Всем привет! Можно усилители ПЧ настраивать. Подаёшь на вход усилителя сигнал с ГКЧ, с выхода детектора смотришь сигнал на осциллографе. Вот тебе и АЧХ усилителя. Ссылка на комментарий Поделиться на другие сайты Поделиться
Гость victors Опубликовано 22 Апреля, 2013 в 08:41 Жалоба Поделиться Опубликовано 22 Апреля, 2013 в 08:41 В сабжевом приборе есть свой, встроенный ГНЧ. Зачем проверять осциллограф на заведомо "кривом" источнике? Ссылка на комментарий Поделиться на другие сайты Поделиться

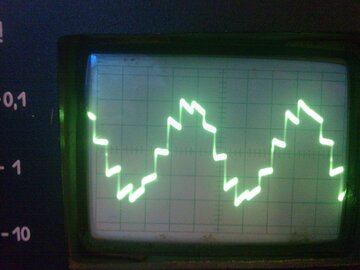

Vaskeee_93 Опубликовано 22 Апреля, 2013 в 11:23 Автор Жалоба Поделиться Опубликовано 22 Апреля, 2013 в 11:23 Цитата Зачем проверять осциллограф на заведомо "кривом" источнике? Это была не проверка осциллографа. Даное фото сделано для наглядности (что имеем на выходе дешевой аудиокарты). От родного ГНЧ синусоида идеальна. Ссылка на комментарий Поделиться на другие сайты Поделиться
Гость victors Опубликовано 22 Апреля, 2013 в 11:45 Жалоба Поделиться Опубликовано 22 Апреля, 2013 в 11:45 Тогда принимайте мои поздравления с успешным ремонтом! (По прифедённой Вами "синусоиде" совершенно понятно, почему радиолюбители, использующие для настройки своих устройств, ПО осциллографа для компа с заурядной звуковой картой, иногда получают разочаровывающие результаты). Теперь, Вы можете собрать простую или сложную схему функционального генератора с меандром и треугольником (обязательно) и синусоидальным сигналом ("на сдачу") для того, чтобы иметь возможность проверять настраиваемые схемы ещё более тщательно и объективно. Если у этого ФГ будет функция качания частоты, хотя бы до 20КГц - измерять будет ещё удобнее. (У меня самодельный ГКЧ-ФГ до 80 КГц :smile: ) Ссылка на комментарий Поделиться на другие сайты Поделиться
Vaskeee_93 Опубликовано 22 Апреля, 2013 в 13:24 Автор Жалоба Поделиться Опубликовано 22 Апреля, 2013 в 13:24 (изменено) Спасибо большое! Казалось бы что там такого - заменить конденсаторы... Ещё раз убедился: опыт и практика - великое дело) Если не сложно, можете поделиться схемкой своего ФГ? Изменено 22 Апреля, 2013 в 13:25 пользователем vaskeee_93 Ссылка на комментарий Поделиться на другие сайты Поделиться
Гость s237 Опубликовано 22 Апреля, 2013 в 13:44 Жалоба Поделиться Опубликовано 22 Апреля, 2013 в 13:44 Дайте мыло в личку, отправлю все, что есть Ссылка на комментарий Поделиться на другие сайты Поделиться
Гость victors Опубликовано 22 Апреля, 2013 в 15:37 Жалоба Поделиться Опубликовано 22 Апреля, 2013 в 15:37 s237 сказал: Дайте мыло в личку, отправлю все, что есть аналогично - отвечу по почте Ссылка на комментарий Поделиться на другие сайты Поделиться
Vaskeee_93 Опубликовано 6 Июля, 2014 в 15:34 Автор Жалоба Поделиться Опубликовано 6 Июля, 2014 в 15:34 Здравствуйте еще раз. Вновь нужна помощь с лабораторией. Во время работы с мультиметром не заметил что вместо измерения напряжения установлено измерение тока(1А), и подключился к обмотке 36В 7А. Сразу последовала небольшая вспышка под верхней крышкой прибора, и теперь он(прибор) измерят ток только в положении 10А. Проверил шунты - целые. На микросхеме, к которой идет контакт после шунтов, внешних дефектов никаких, да и проверка прибором пробоев/обрывов не выявила. Куда копать? Ссылка на комментарий Поделиться на другие сайты Поделиться
Vaskeee_93 Опубликовано 6 Июля, 2014 в 21:13 Автор Жалоба Поделиться Опубликовано 6 Июля, 2014 в 21:13 Вопрос по мультиметру снимается. Неисправность найдена и устранена; перегорела часть дорожки; на её место впаян предохранитель Ссылка на комментарий Поделиться на другие сайты Поделиться
