УНЧ на lm1875 2sc5200 2sa1943

[Гость vesljar]

нам в конторе достались пара транзисторов 2sc5200 2sa1943 и решили ми на них наваять УНЧ так чтоб на скорую руку... гугл подскзал такой вариант.

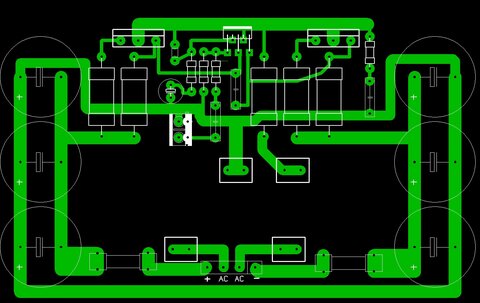

ми решили наваять свою плату и вот что получилось както так

на свободном месте планируется поставить задержку включения

[Chugunov]

на скорую руку... гугл подскзал но плата под етот УНЧ какието кривие

Точно, "какието кривие", при указанном питании на нагрузке 8 Ом, теоретическая максимальная мощность будет около 40 ватт (реальная пиковая - ватт 30...35, номинальная, при небольших искажениях и того меньше), но никак не 100.

Я так понимаю, что цель была - получить супер-пупер мощность.

Не понимаю, зачем издеваться над микросхемой.

Для бОльшей мощности есть другие схемы и микросхемы.

Не понимаю я этой тяги к самооглушению, когда искажения начинаются уже не в схеме, а в ушах...

[Гость vesljar]

я рад критике.... но прдонте я за мощьность чтото писал?

мне не важна мощьностьме важно чтоб оно играло и болие меие качественно

[Chugunov]

я рад критике.... но прдонте я за мощьность чтото писал?

мне не важна мощьностьме важно чтоб оно играло и болие меие качественно

Об этом кричит заголовок статьи, про качество там набор сомнительных лозунгов, например, про защиту от КЗ.

Кстати, в отзывах там же написано, что схема неудачна и транзисторы в ней горят.

Транзисторы 2sc5200 и 2sa1943, конечно, хорошие, но исходить только из них...

Сначала надо определиться, что вы хотите от усилителя.

По меньшей мере, требуемая мощность, сопротивление нагрузки, чувствительность, нужны ли регуляторы тембра и т. п.

Хороших усилителей очень много, в том числе и здесь, если в них на выходе стоят биполярные аналогичной проводимости, наверное, можно поставить и 2sc5200, 2sa1943.

Качество усилителя зависит от выходных транзисторов не в первую очередь.

Только недавно была публикация про усилитель на LM1875, он "играло и болие меие качественно".

[Гость vesljar]

ладушка тогда... цель была такова что хочется сделать небольшой УНЧ на тошибовской паре 2sc5200, 2sa1943

в нете валом схем видел но там или на выходе 3-4 пари или входная часть мешок транзисторов...

хочетелось чтото простого, я и вспомнилась про ТДА2030 в схеме с транзюками по виходу начели гуглить нашли ету схемку...

ну ладно не работоспособна она ну и фиг с ней... чтото другое придумаем)

[Yamazaki]

Антон, если у вас уже есть LM1875, зачем сюда дополнительные транзисторы приплетать? В жанре "небольшой усилитель на скорую руку" LMка - очень неплохой вариант.

[Гость vesljar]

у меня наоборот ) есть пара транзюков..

[Datagor]

Привет!

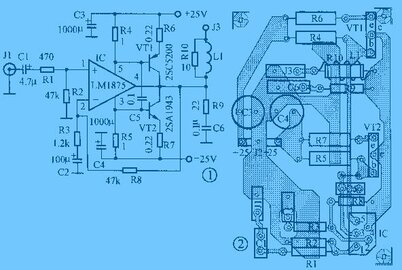

Оригинальная статья (приличного возраста) здесь:

=https://tecluv.com/home-entertainment/diy-audio-power-amplifier-lm1875-bridge-2sa1943-2sc5200-100-watt-with-circuit-diagram-and-pcb-layout/



Подробно не разбирался, но печатка добрее и компактнее однозначно.

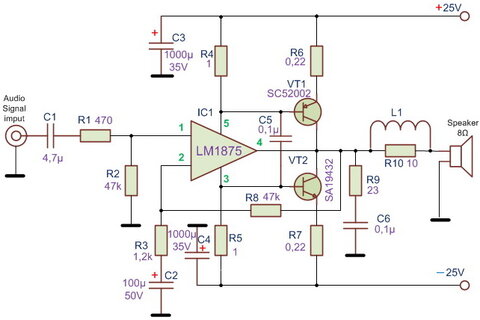

Чего вы так разругались? Схема обвешивания транзюками стандарная, часто встречается.

Спалить эти транзисторы? Я сомневаюсь - они 15 Амперные. Звук будет вполне норм.



Пусть человек попробует, имеет право.

Обязательно кондеры-шунты по питанию как можно ближе к ножкам LM1875 - можно прям на ножки напаять с обр.стороны платы.

:smile:



Добавлено после раздумий:

а вот вырезка из хорошего даташита - вариант с однополярным питанием

естессно вместо TDA2030 можно применить LM1875 и транзисторы на выхлоп выбрать другие



Параметры такой схемки:

Напруга до 44 V МАКС! Входная чуйка 0,89 Вольт.

Выходная мощща 44Вт МАКС при Искажениях=0.5%, на частоте=1kHz, R нагрузки=4, Питание Vs=39V

[andrew_spb]

Да, например те же 100В/15 BD911|BD912 , тогда и напряжение можно поднять

[Lexter]

... решили наваять свою плату и вот что получилось както так...



С шириной проводников - беда.

Ток в нагрузку (которая 8 Ом) идёт от питания и может быть где-то до 3А. У вас в этой цепи проводники вообще уже миллиметра встречаются.

Изменено 2 Ноября, 2012 в 23:12 пользователем Lexter

[FOLKSDOICH]

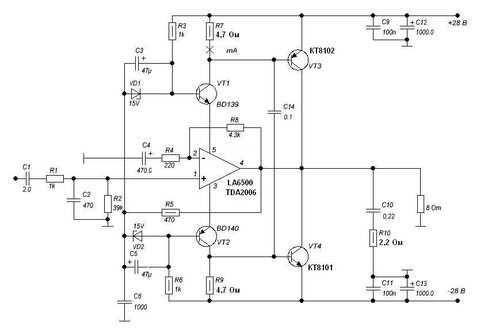

Ежли очень хоцца, можно попробовать на базе WK64. Я ещё летом пробовал вот такое. Правда дальше включить-попробовать эксперимент не пошёл, некогда.

[Гость vesljar]

С шириной проводников - беда.

Ток в нагрузку (которая 8 Ом) идёт от питания и может быть где-то до 3А. У вас в этой цепи проводники вообще уже миллиметра встречаются.



там в основном все проводники 1мм а те что идут на динамик то я жнаю.. там и насоплить можно
