Как согласовать два устройства

[nub]

не не работает и по такой схеме, мне кажется у меня какой то косяк с самим источником сигнала

подключил к компу тоже звук идет, а там всегда вроде на выходе 1.5-2 вольта.



может дело в выходной мощности источника или каком нить сопротивлении?



Добавлено после раздумий:

да пусть считают, я не могу достаточно четко сформулировать вопрос потому что знаний не имею это все остальные тут электронщики.



я вижу что не работает а понять не могу почему и объяснить не могу, мож это и не клипинг вовсе просто у меня такая лампа на усилке загорается вот и сказал

по моему у кого то тут троллофобия ))

Изменено 26 Октября, 2012 в 16:47 пользователем nub

[Dimonos]

Давайте ка назовите четко и внятно как зовется этот плеер, у которого 1.5в на выходе.

Если знаете где он описан, давайте ссылку.

И название усилителя (если промышленный), или откуда он произошел.

Будет хоть видно, что там не так.

Не может такого быть, любой аудио девайс можно подключить. Скорее всего Вы неправильно подключаете резистор.

И 200 ком слишком много. Надо 10, 20 или 50 ком максимум.

Если даже и правильно подключено, 200 ком слишком грубая регулировка, нужное напряжение будет где то в самом начале. А если еще и линейный, тогда вообще труба..

[nub]

Давайте ка назовите четко и внятно как зовется этот плеер, у которого 1.5в на выходе.

Если знаете где он описан, давайте ссылку.

И название усилителя (если промышленный), или откуда он произошел.

Будет хоть видно, что там не так.

Не может такого быть, любой аудио девайс можно подключить. Скорее всего Вы неправильно подключаете резистор.

И 200 ком слишком много. Надо 10, 20 или 50 ком максимум.

Если даже и правильно подключено, 200 ком слишком грубая регулировка, нужное напряжение будет где то в самом начале. А если еще и линейный, тогда вообще труба..



да наверное не 1.5 в раз все говорят что тестером нельзя измерить, да там нонеймовое устройство китайское, usb хост контроллер mp3 декодер, проще говоря плата от плеера с радио, микросхемы там 5807sp 95870p 24с02



усилитель не промышленный с несимметричным входом

резистор подключал по последнему рисунку и он уже был на 50 кОм



мне кажется дело в большой выходной мощности плеера или низкое выходное сопротивление, может согласующий резистор 100-500 ом поставить, просто потому что больше незнаю в чем дело, от плеера играет компьютерная колонка, от компа играет усилок, а вместе их соединить не получается почему не пойму

Изменено 27 Октября, 2012 в 00:59 пользователем nub

[Yamazaki]

А как запитан этот ноунеймовый плеер? Не от БП компьютера?

[nub]

А как запитан этот ноунеймовый плеер? Не от БП компьютера?



от того же трансформатора что и усилитель, там несколько выводов нашел который на 9 вольт, и для него отдельный выпрямитель собран с кренкой, а на усил 36 вольт с блоком который в теме про квод фотка

[Dimonos]

да наверное не 1.5 в раз все говорят что тестером нельзя измерить, да там нонеймовое устройство китайское, usb хост контроллер mp3 декодер, проще говоря плата от плеера с радио, микросхемы там 5807sp 95870p 24с02



усилитель не промышленный с несимметричным входом

резистор подключал по последнему рисунку и он уже был на 50 кОм



мне кажется дело в большой выходной мощности плеера или низкое выходное сопротивление, может согласующий резистор 100-500 ом поставить, просто потому что больше незнаю в чем дело, от плеера играет компьютерная колонка, от компа играет усилок, а вместе их соединить не получается почему не пойму

Сначала вроде и неплохие знания про усилитель с несимметричным входом, а так до сих пор путаюсь...

Потом какая то ерунда неграмотная...

Чтобы человек разбирающийся во входной цепи усилка, не смог к нему поключить нонеймовое устройство китайское....???



И опять ничего конкретного.

Перебирать возможные десятки тысяч вариантов (вместе с косяками) никто не будет.

Так что озаботьтесь сами, если действительно нужно, как то прояснить ситуацию.

[Yamazaki]

Кажется, начинает проясняться...

Можете запитать плеер временно от другого источника питания?

[nub]

Кажется, начинает проясняться...

Можете запитать плеер временно от другого источника питания?



ууууррррааааааа

спасибо добрый человек, подключил к другому источнику и сразу запело.



а че это за фигня и как с этим бороться?

в машине то я не найду два источника...

Изменено 27 Октября, 2012 в 13:11 пользователем nub

[Yamazaki]

Это, дорогой товарищ, называется земляная петля)

Земля усилителя к источнику двумя проводами приходит - земля питания и земля сигнала. Если между этими землями возникает хотя-бы ничтожная разность потенциалов, это рождает всевозможные искажения, наводки, возбуды и прочие неприятные эффекты. По этой причине - качественная организация земли требует от разработчика определенного внимания. В данном случае неплохо бы подвести к плееру землю только одним проводом, и на усилителе поискать такую земляную точку, при подключении к которой проблемы не возникают.

Ну или вариант "в лоб" - гальванически развязать вход и выход трансиком или высоколинейной оптопарой, но эти способы мне не по душе...





Егор Diamond выкладывал статью, где он боролся с аналогичным явлением в переднем звуковом корпуса ПК. Там на платку с разъёмами земля приходит через сигнальные провода, через провода USB и через электрический контакт с корпусом. Поэтому при подключении наушников или усилителя к переднему разъёму были слышны различные артефакты. Пришлось резать дорожки, чтобы земля аудиразъёмов с корпусом и землёй USB не контактировала.



Добавлено после раздумий:

Так, секундочку... Я наверно невнимательно прочитал...

Прям от отдельной обмотки транса? А она гальванически не связана с теми обмотками, от которых сам усилитель питается?

Изменено 27 Октября, 2012 в 13:57 пользователем yamazaki

[nub]

Добавлено после раздумий:

Так, секундочку... Я наверно невнимательно прочитал...

Прям от отдельной обмотки транса? А она гальванически не связана с теми обмотками, от которых сам усилитель питается?



ну там один провод общий и два разных на одном 36 на втором 9

[Yamazaki]

А можно схему блока питания?

Изменено 27 Октября, 2012 в 14:32 пользователем yamazaki

[nub]

А можно схему блока питания?

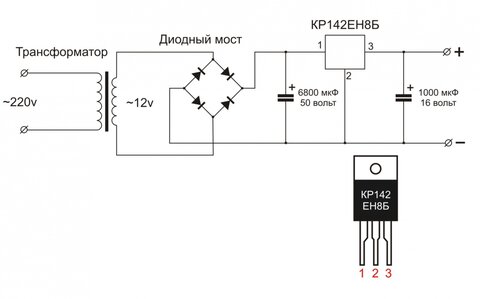

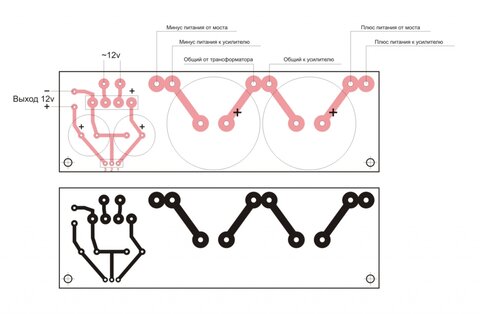

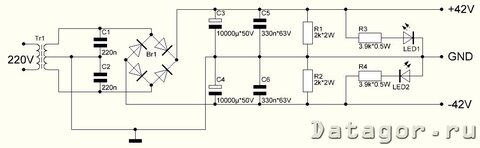

да там два блока питания один от квада а второй мой старый от тда

Изменено 27 Октября, 2012 в 15:36 пользователем nub
