Как согласовать два устройства

[nub]

есть источник звука он на выходе выдает 1.5 вольта и есть усилитель но входное напряжение и сопротивление не известно.



подключал на выход источника подстроечник 200 килоом померил выдает 35 миливольт, подключаю к усилителю он входит в клипинг (перегрузка по входу), подключаю к усилителю мр3 плеер от него играет, померил выходное на мп3шнике показывает 1-2 миливольта, а есть же еще параметры сопротивление мощность там, вот как из имеющихся данных согласовать эти устройства



вроде как производитель заявляет что входное напряжение может подходить к усилителю до 500 миливольт, а у меня при 35мв в клипинге наверное еще какой то параметр я не учитываю

Изменено 26 Октября, 2012 в 07:34 пользователем nub

[Yamazaki]

Во-первых хотелось бы знать, чем вы меряете уровень сигнала... Если прямо на музыкальном сигнале цифровым вольтметром, это не правильно. Высокочастотные составляющие в сигнале могут свести вольтметр с ума. Скачайте MP3 файлик с синусоидой 100Гц и запустите его и на компьютере, и на плеере. Измерения будут достовернее.



И ещё нарисуйте схему, как именно вы подключали подстроечник между компом и усилителем, тут тоже могут быть проблемы.

Изменено 26 Октября, 2012 в 10:43 пользователем yamazaki

[Chugunov]

Не буду мешать моему тёзке yamazaki, но он абсолютно прав.

Опять надо работать за экстрасенса.

"...есть источник звука" - КАКОЙ?

"...он на выходе выдает 1.5 вольта" - кто сказал? и эти 1,5 вольта не регулируются?

"...есть усилитель" - КАКОЙ?

"...подключал на выход источника подстроечник" - КАК? реостатом или потенциометром? схема подключения?

"...померил выдает 35 миливольт" - ЧЕМ и КАК измерял? на музыкальном сигнале - не измерения, тестером - не измерения

"...подключаю к усилителю он входит в клипинг" - точно клипПинг? при этом громкость максимальна?

"...померил выходное на мп3шнике показывает 1-2 миливольта" - НЕ ВЕРЮ!

А вообще-то проблема решается установкой регулятора громкости на входе. Стандартный номинал -50 кОм (возможны варианты).

Что за усилитель такой без регулятора громкости на входе???

Возможны экзотические варианты (очень чувствительный вход, а регулятор громкости в середине тракта), но они крайне маловероятны.

Кстати, как именно проходило подключение - стандартными шнурами с разъёмами, соплями, как-то ещё?

Кстати, можно примерно оценить чувствительность усилителя, подключив его к выходу звуковой карты. Мксимальное напряжение на её выходе обычно примерно 1 вольт.

В программе, например, рекомендую VB_Generator_standalone, можно плавно менять уровень и частоту.

Изменено 26 Октября, 2012 в 11:51 пользователем chugunov

[nub]

ну я специальными знаниями не обладаю вот и спрашиваю ))



тож типа mp3 плеер только от 9 вольт юсб хост онтроллер,

в инструкции указано напряжение на линейном выхде 1.5 вольта, на моем выходе мультимтром померил тоже 1.5

усилитель цифровой на микросхеме TAS5630

незнаю как подключал к одной ноге один провод ко второй ноге второй провод третья свободна

померил тестером тестер и показывает 35 ))

громкость на источнике минимальная стоит, усилитель жутко гудит транс тож гудит на усилке горит диод clip

на мп3шнике мерил тоже тестером ))

подключение rca-шками

[Yamazaki]

Евгений, нарисуйте схему подключения. На ней должен быть выход источника, вход усилителя, переменник между ними и всё остальное , что там есть. Без этого говорить не о чем.

[nub]

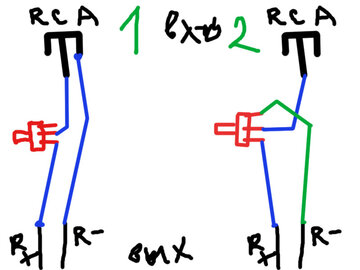

пробовал подключать двумя способами

вообще у меня так транс гудит когда кз где нить, но вроде нет ниге кз

Изменено 26 Октября, 2012 в 13:32 пользователем nub

[Chugunov]

пробовал подключать двумя способами

вообще у меня так транс гудит когда кз где нить, но вроде нет ниге кз

Евгений!

Я задал Вам ряд подробных конкретных вопросов, но внятного ответа не получил.

Специальных знаний для ответа на них не требуется.

К вашему корявому рисунку у меня тоже есть вопросы, но задавать их смысла не вижу.

Сами у себя спрашивайте и сами себе отвечайте.

Разбирайтесь сами!

Успехов!

Изменено 26 Октября, 2012 в 14:27 пользователем chugunov

[andrew_spb]

пробовал подключать двумя способами

вообще у меня так транс гудит когда кз где нить, но вроде нет ниге кз

Понятно. Левая схема совсем неверная - реостатом, вторая ближе к теме но там вы забыли еше одни провод, потому и фонит...

[nub]

надеюсь ДОБРЫЕ люди помогут.

еще два разных плеера подключал, мобильник и нетбук со всего нормально играет усилитель



подключал источник к компьютерным колонкам тож играет а к усилителю не играет ((







Добавлено после раздумий:

Понятно. Левая схема совсем неверная - реостатом, вторая ближе к теме но там вы забыли еше одни провод, потому и фонит...

а куда подключить еще один провод?

Изменено 26 Октября, 2012 в 15:29 пользователем nub

[Yamazaki]

Хотел нарисовать схему, но вовремя одумался...

Вот вам изображение:

Красным дорисовал недостающие элементы: один провод и конденсатор. Типа такого:

Ёмкость конденсатора от 0.2 до 2 μF

Можно и без него, но не желательно. Он нужен чтобы срезать постоянку, если она там есть.

[logvoleg]

Народ! А товарищи "nub" и "staf" это не один и тот же человек? Уж больно поведение и вопросы похожие...

По моему это все таки один троль...

[Yamazaki]

Исключено. nub зарегистрирован уже год и как минимум приобрел набор квад405.

https://forum.datagor.ru/index.php?s=&s...st&p=107627

Да и платная регистрация осложняет жизнь троллей. Не всякий готов переступить через все свои принципы...



Евгений, учитесь четко формулировать свои мысли, а то вас так и будут считать троллем.
