Радиола «Симфония»

[TANk]

_https://www.rw6ase-dok1.-мы не распространяем ссылки на [народ.ру]-/arhiv/simfonija2mrb776.djvu

Схема и даже рисунки печатных плат радиолы.

Вот рецепт переделки этой радиолы от Влада Пронина

https://datagor.ru/amplifiers/tubes/470-rr-...mjelz6p6s..html

Берем силовой трансформатор от Симфонии и пару выходных трансформаторов. Дальше делаем либо по этому рецепту, либо можно сделать усилитель с этими трансформаторами по такой схеме с 6Н3П на входе

https://forum.datagor.ru/index.php?showtopic=6960

6П6С один в один меняются на 6П1П.



Либо сохранить оригинальную схему на 6П14П на выходе (можно их заменить на 6П18П если есть - звучать будет лучше)

[Гость kdtp]

По поводу "оживить", радиолы эти довольно-таки долгоживучие. Ну, если конечно не было, как говорили у нас в радиомастерской: "Грубого, любительского вмешательства". Как правило, было достаточно аккуратно про пылесосить и заменить лампы 6К4П в ПЧ тракте. Хиленькие такие лампушечки. У них частенько перегорала нить накала. Ещё меняли ЭПУ на более современное, ну это уже частности. Если родная пьезоголовка у ЭПУ живая, то пластиночки звучат довольно не хило.

[Гость radik]

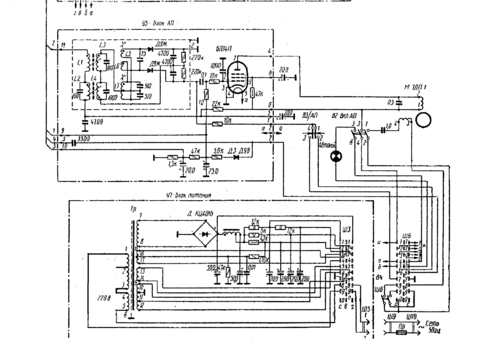

Парни правильно ли я подцепил первичку к 220 вольт или надо ко 2 ноге цеплять ??? подскажите пжалуста

[Гость kdtp]

Всё правильно. На 220 вольт именно так и включается. А вот на 127 вольт параллелились две нижнии обмотки. Конец №2 соединялся с концом №4, а конец №3 с концом №5. Напряжение в 127 вольт подавалась на концы №1 и №3. Откровенно говоря, для меня это всегда было загадкой - чего это рижане так намудрили. Впрочем, была ещё одна модификация этой радиолы. Но это уже совсем другая "песня"...........

[Гость radik]

ДА Я СОГЛАСЕН но твоя схема бп отличается от моей схемы бп - т.к. в моей схеме стоят 2 дросселя у тебя 1
