Гость radik

Радиола «Симфония»

Рекомендованные сообщения

Гость radik

Привет Всем датагорцам!

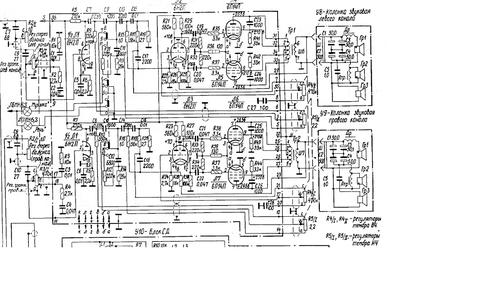

пожалуста помогите разобраться со схемой в приложении

суть такая что не могупонять как состыковать унч с блоком питания



Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

Мдя...

Начинать надо с того, что это такое?

Потом найти нормальную схему :smile:

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
Гость kdtp

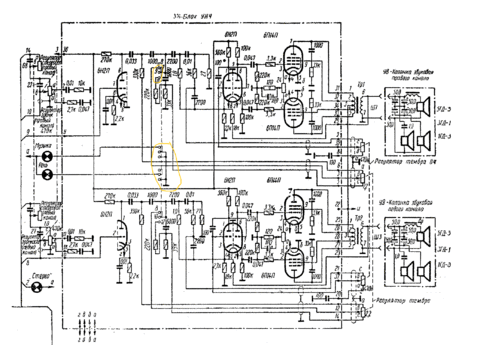

Это радиола «Симфония». А вот схема, которая, как мне кажется, более-менее «удобоварима». В частности по ней будет проще разобраться, что и куда.





Изменено пользователем kdtp

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
Гость radik

Да все правильно - это радиола «Симфония»

kdtp - да у тебя более читательная схема спасибо

но есть несколько вопросов

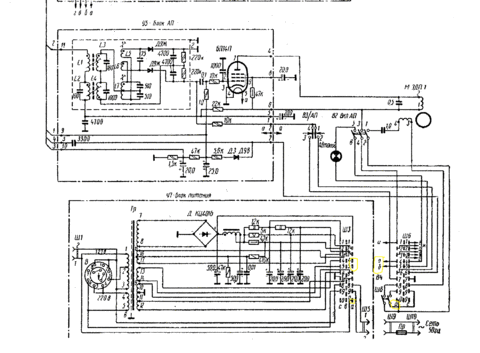

1 - накал 6п14п обозначен как a и b фишек блока питания. но!!! на фишке бп к этим контактам ни вего не идет ((( если я все правильно понял . обозначил по схеме

2 как мне перепаять переключатьль перемычками чтобы от него отказаться(речь - музыка)



Изменено пользователем radik

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
Гость kdtp

Если мне не изменяет память (Господи, как давно это было), то на внешнем разъёме Ш6 стояли перемычки по контактам: «а4» соединялся с «с4», а «а5» соединялся с «с5».

Если переключатель «МУЗЫКА-РЕЧЬ» вообще удалить из схемы, то будет постоянно включено положение «МУЗЫКА», сиречь не будет подъёма высокой середины. Но мне не понятно; что Вы, конкретно, хотели от «тембр-блока»?

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
Гость radik

Виктор я от темброблока ни чего не хотел просто хотелось удалить полностью этот переключатель речь-музыка

просто досталась эта симфония и захотел сделать из него усилитель и послушать чем же хороши все таки эти лампы :smile:

Изменено пользователем radik

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
Гость kdtp

Ну-у-у-у, Радик, это Вы попались.... .Если всё включите правильно и послушаете-сравните, то..... в нашем полку ламполюбов прибыло.......

Кстати, в Симфонии очень даже не хилый УКВ диапазон, да и СВ тоже по вечерам вполне активен. Так что не курочте до конца Вашу радиолу....

Изменено пользователем kdtp

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
Гость radik

Просто я еще хотел спросить - нормальная ли это схема ???

ведь как я понимаю выходник подключен ульролинейно. можно ли будет этот транс подключать в другие режимы ??? и стоит ли это того ???

даст ли эта схема понять что такое лампа ????

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
Гость kdtp

Честно говоря, я приверженец ультра-линейки, но только об этом ни кому (шутка). Ну а если серьёзно, то для домашнего HI-FI и для "блюзовых" гитарных усилков, только ультра-линейным подключением и балуюсь.

Изменено пользователем kdtp

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
Гость radik

А ЕСЛИ ЕГО использовать для всякой музыки ???

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
Гость radik

Виктор если что поможеш оживить его ???

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
