Влияние сетегово транса на выходные трансформаторы

Рекомендованные сообщения

Гость edifier

Здравствуйте! Всю свою сознательную жизнь собирал транзисторные (микросхемные) короче каменные усилители..ну и вот как обычно услыхал лампы и заболел.для начала собрал пару гибридных..послушал -хорошо..но хочется же чисто ламповое звучание..Полгода почитал литературу..просмотрел кучу схем..посмотрел какие детали имеются в наличии и наконец решился..на первый выходной транс ушло больше 30 часов работы...потом пошло быстрее..схема собственно говоря простенькая..100 раз повторённая и описанная на форуме...

Не помню как прикреплять изображения..но даже если будут в куче я,думаю поймёте ,что к чему...

Прикинул сделал шасси..всё прикрепил,спаял, настроил ..по токам и напряжениям всё идеально...подключил осцилограф..подал синусоиду....хорошо.Подключил наушники..услышал фон..По осцилографу синус 500 мв..Ну ладно не вопрос с кем не бывает..и вот тут начались танцы..С дополнительными дросселями и конденсаторами по питанию..перепайкой массы в одну точку..отключением драйвера напряжения...хождения с бубном вокруг..читанием всевозможных форумов...ничего не помогало..Это пишется в одну строчку а на самом деле ушло недели 3 наверное...

И тут до меня дошло,.а не слишком ли близко стоят выходные трансформаторы к сетевому? Открутил разнёс в стороны..произошло чудо..фон исчез..2 мв по осцилографу...но шасси то уже готово...засунул сетевой транс в экран от компьютерного блока питания ..фон снизился до 200мв.крутил..вертел .относительно друг друга....результат нулевой..

Вот сижу весь такой в раздумьях...что делать? Сейчас размер уся 320Х320 ...если делать другое шасси,со всеми моими замерами получится 500Х400..пол метра..обалдеть..Просмотрел кучу фоток усилителей..как то сняты они для красоты ..привязаться не к чему что бы размер увидеть..хоть бы спичечный коробок рядом ставили...

Дык пол метра в ширину это нормально? А может кто что подскажет из личного опыта.



Добавлено после раздумий:

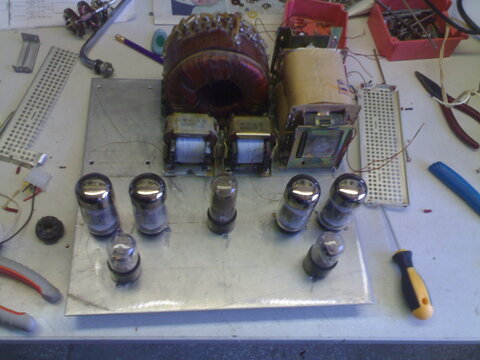

изначальный вид

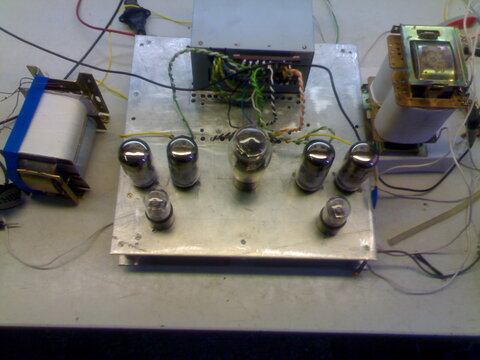

Добавлено после раздумий:

на таком расстоянии от транса нет наводок




Изменено пользователем edifier
