Гость try this

непонятки с TDA7294

Рекомендованные сообщения

Гость try this

Собираю усилитель на двух TDA7294 на готовой схеме. Первый опыт. Есть несколько вопросов.



1. На плате не рассверлены отверстия под некоторые выводы TDA-шки.

Так должно быть? Вот схема:

_https://s016.radikal.ru/i334/1209/81/8077b28c5925.jpg



2. Блок питания 300W ATX. Выдает 26V. По схеме нужен диодный мост, в блоке он есть. Норм будет запитать от него?

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

Лексей,

1) Смотрите свою схему - некоторые ноги микросхемы не используются - их можно даже укоротить, откусить.

2) Вам нужен (снова смотрите схему) ДВУХПОЛЯРНЫЙ БП ±25В например. Компьютерным БП в заводском состоянии - запитать этот усилитель не получится.

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
Гость try this
Лексей,

1) Смотрите свою схему - некоторые ноги микросхемы не используются - их можно даже укоротить, откусить.

2) Вам нужен (снова смотрите схему) ДВУХПОЛЯРНЫЙ БП ±25В например. Компьютерным БП в заводском состоянии - запитать этот усилитель не получится.

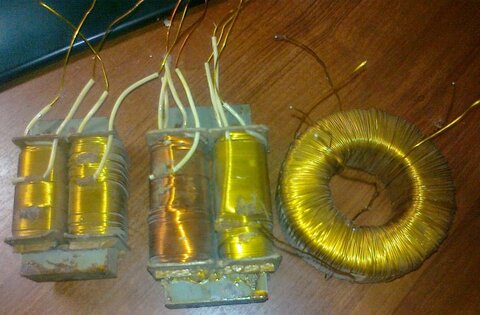

Вот всплыли из небытия три транса. Один по виду, тороидальный, два - прямоугольные, большой - 7 выводов, малый- 4 вывода (у круглого 7 выводов). Какой лучше, И подскажите, как их запустить, не обломавшись. Времени катастрофически. Давая мне советы, вы делаете мир лучше. Спасибо за ваши ответы.


Изменено пользователем try this

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

Эти имплантанты из старого стабилизатора напряжения сети. (Использовались в основном с телевизорами ламповыми). Они ни куда не годятся. И мотаны люминием. Можно попробовать намотать новый транс на тороидном железе. Но- медью. (Если есть навыки намотки)

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
