Помогите со схемой на Supra SCD-300U

Рекомендованные сообщения

Гость Shin

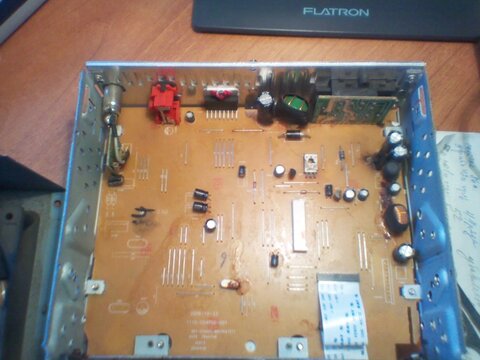

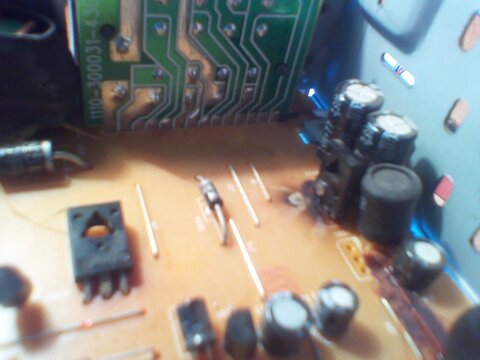

Сгорел транзистор NEC выгорело там, где была напечатана маркировка. В 3 суток копаюсь в интернете по поиску схемы на эту магнитолу, но ничего не нашел =( На плате маркируется Q607. есть похожий NEC D882P, на плате Q601, но уверенности что именно такой же, нет. Обратился в техподдержку Supra, молчат.Извините за качество фоток, цифровика нет под рукой.



Изменено пользователем Shin

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
Гость Shin

Пришла схема на аппарат, на схеме не нашел Q607. Начал рыться в самой магнитоле, отпаял сгоревший протер нагар и увидел рядом еще одну надпись - Q602. На схеме там стоит TG2309. но протеревши и выпаянный транзюк отчетливо вижу сверхк "EC" а снизу "72P"!!! Теперь совсем ничего не понимаю, что туда паять. B772P, D772P или TG2307? :smile: спалить еще что-либо не охота, посоветуйте нубу.

Изменено пользователем Shin

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

Этот транзистор вообще какую роль выполняет?

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
Пришла схема на аппарат,

Глянуть бы, хотябы одним глазом.

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
Гость Shin

Фиг его знает, я еще нуб, учусь еще=) прилагаю схему



Добавлено после раздумий:

SCD_300_SCD_200.part1.rar

SCD_300_SCD_200.part2.rar

Изменено пользователем Shin

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
Фиг его знает, я еще нуб, учусь еще=) прилагаю схему

Биполярника TG2309 даташита не нашол.

Братья китайцы не особо следуют своим же схемам, так что могли воткнуть что угодно.

Думаю B772 вполне Вам подойдет.

Вот эту темку можете читануть: _https://www.rlocman.ru/forum/showthread.php?p=65779

На этот транзистор я еще бы радиаторик прикрутил (если место есть), явно пререгревом рвануло его.

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
Гость Shin

В своем "болоте" ничего подходящего не нашел( Приезжал друг с Новосибирска погостить, привез. Только ему всучили B826 и сказали, что он аналог, только мощнее. Впаял, ничего не работает=( Пробежался по даташитам и увидел что у него расположение ножек зеркальное. Перепаял. Сейчас жду машину ( Коса там, а подключать от комповского БП лень=)) надеюсь все запустится, если я конечно не спалил его, когда впаял не по ножкам.

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
В своем "болоте" ничего подходящего не нашел( Приезжал друг с Новосибирска погостить, привез. Только ему всучили B826 и сказали, что он аналог, только мощнее. Впаял, ничего не работает=( Пробежался по даташитам и увидел что у него расположение ножек зеркальное. Перепаял. Сейчас жду машину ( Коса там, а подключать от комповского БП лень=)) надеюсь все запустится, если я конечно не спалил его, когда впаял не по ножкам.

А что полностью написано на транзисторе?

Я что то B826 только полевики нахожу. Или свой даташит приложите. Не обманули ли вашего друга...

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
Гость Shin
А что полностью написано на транзисторе?

Я что то B826 только полевики нахожу. Или свой даташит приложите. Не обманули ли вашего друга...



B826

r5m1

000068.pdf

001217.pdf

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
B826

r5m1

Да должен подойти.

Что то я разучился даташиты искать... :smile:

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

_https://www.alldatasheet.com/

Хотя говорят, что Гугл в этом деле лучше помогает.

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
_https://www.alldatasheet.com/

Хотя говорят, что Гугл в этом деле лучше помогает.

А Вы лично пытались там этот транзистор найти?

Я пытался.

meshin дайте мне ссылку даташита на вышеприведенной базе по поиску B826. Я всем сам советую эту базу даташитов. Но когда говорю что не нашел значит я прорыл еще 4 известные мне базы. Может сработала не внимательность... но в _https://www.alldatasheet.com/ я только полевики нашол...

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
