Гость yarik007

Extra-PIC не прошивает мк

Рекомендованные сообщения

Гость yarik007

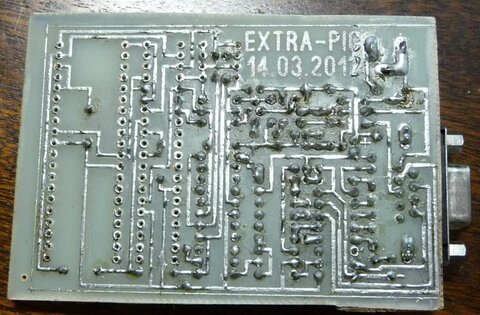

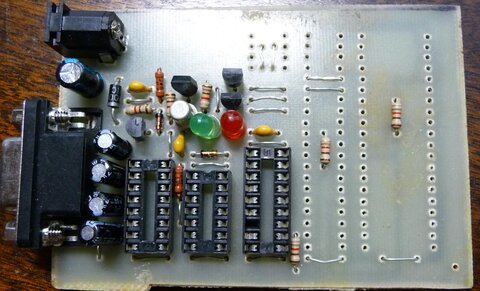

схема была взята от суда _https://labkit.ru/html/programmators_shm?id=72

Не понятно что с тразистором кт502е, на печатной плате указано кт 503 , а на принципиальное кт 502е.

КТ503

Структура NPN

Макс. напр. к-б при заданном обратном токе к и разомкнутой цепи э.(Uкбо макс),В 100

Максимально допустимый ток к ( Iк макс,А) 0.15

Статический коэффициент передачи тока h21э мин 40

Граничная частота коэффициента передачи тока fгр,МГц 5.00

Максимальная рассеиваемая мощность к (Рк,Вт) 0.35

Корпус KT-26

Производитель Россия

КТ502Е

Структура PNP

Макс. напр. к-б при заданном обратном токе к и разомкнутой цепи э.(Uкбо макс),В 90

Максимально допустимый ток к ( Iк макс,А) 0.15

Статический коэффициент передачи тока h21э мин 40

Граничная частота коэффициента передачи тока fгр,МГц 5.00

Максимальная рассеиваемая мощность к (Рк,Вт) 0.35

Корпус KT-26

Производитель Россия



Как видно по характистикам транзисторов разная структура. пробовал кт 368 и кт 503 ( и каждый грееться и горят два светоидиода) КТ3102А не менял.



Дальше конденсаторы поставил на 1 μF вместо 10 μF. Главная проблемма состоит в том что что транзистор сильно грееться

и на мк(pic16f628a) не что не записываеться ( все остальные действия можно сделать). светодиоды горят сразу при подачи питания 15 вольт . 5 и 12 вольт выдает стабильно. Плату почистил и пропаял. Жду ваших советов и предложения. Зарании спасибо.



Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

Транзистор должен быть P-N-P КТ502, он греться не должен. Возможно у Вас неправильно впаян 78L12. Необходимо измерить напряжение на 2-й ножке разъема ICSP - должно быть 12 вольт.

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
Гость yarik007
Транзистор должен быть P-N-P КТ502, он греться не должен. Возможно у Вас неправильно впаян 78L12. Необходимо измерить напряжение на 2-й ножке разъема ICSP - должно быть 12 вольт.

Поставил ч кт502е и стал как положено работать, но не до конца. Не читает и не записывает на мк теперь . При попытке записать что нибуть на него в конце выдает ошибку 0000h. не важно есть мк или нету. Программа для прошивания пробовал icprog105d. пробовал записанный на другом заводском программаторе pic18f2550 . экстра читает якобы он пустой.

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

Надо выполнить эти инструкции _https://www.5v.ru/ic-prog.htm

И желательно ознакомиться с описанием программатора EXTRAPIC _https://www.5v.ru/extrapic.htm

Успехов.

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
Гость yarik007
Надо выполнить эти инструкции _https://www.5v.ru/ic-prog.htm

И желательно ознакомиться с описанием программатора EXTRAPIC _https://www.5v.ru/extrapic.htm

Успехов.

Все спасибо разобрался не хватала питания на ножки vpp . Сейчас все отладил спс за помощь.

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
Гость danenkov
Все спасибо разобрался не хватала питания на ножки vpp . Сейчас все отладил спс за помощь.

Добрый день. Понимаю что прошло 2 года, но... Сможете помочь мне? Такая же проблема с тем же программатором. И ошибка по адресу 0000h, как у вас было.

Как и что вы проверяли? (для питания использую 19В от ноутбука, т.к. в схеме указан диапазон 16...24В)

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
Гость Old

Проверьте правильность монтажа деталей, печатных дорожек, исправность деталей, напряжения на выходах стабилизаторов.

У меня программатор заработал сразу, без дополнительных настроек. Желаю удачи.

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
